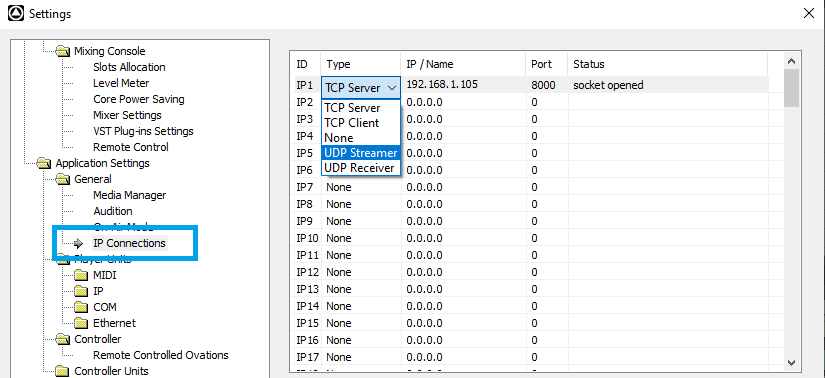

Ovation OSC の設定

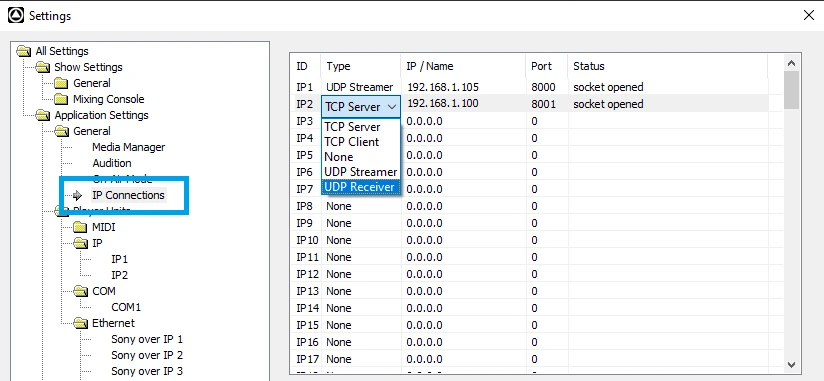

この例では Ovation コンピューターの IP は 192.168.1.100 であるため、IP2 を 192.168.1.100、ポート 8001 の UDP Receiver として設定しています。
サードパーティ製 OSC デバイスは、この 192.168.1.100 の IP とポート 8001 に OSC コマンドを送信するよう設定する必要があります。

Type:

• OSC は TCP 接続をサポートしていないため、UDP Streamer または Receiver のみを使用してください。

IP Address:

• Ovation と他の OSC プログラムが同じコンピューター上にある場合は、127.0.0.1（ローカルホストの IP アドレス）を使用できます。

• DHCP サーバーはデバイスに常に同じ IP アドレスを割り当てるとは限らないため、静的 IP アドレスをお勧めします。

• UDP receiver の IP は 0.0.0.0 に設定できます。複数のネットワークアダプターがある場合、すべてのアダプターからの OSC コマンドが受信されます。一方、複数のネットワークアダプターがあり、特定のアダプターからのコマンドだけを処理する場合は、その IP アドレスを入力します。

Port:

• 最も一般的なポート番号（1024 未満）の使用は避けることをお勧めします。通常、OSC ではポート 8000 から開始し、要件に応じて増分します。

• 一部の OSC デバイスまたはプログラムでは特定のポートしか使用できません。各ドキュメントを参照してください。

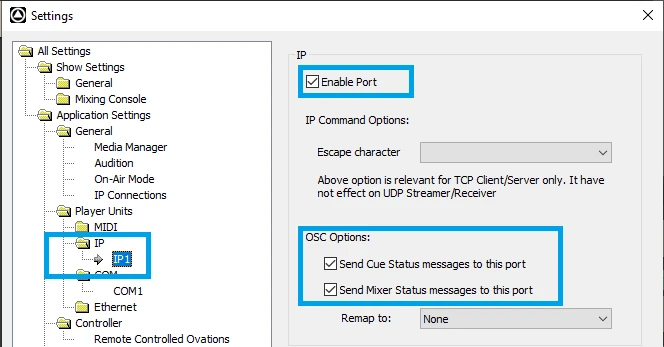

Player Units

Ovation から OSC コマンドを送信するには、次の操作を行います。

• Ovation の Settings >Player Units > IP > IP x（上記で UDP Streamer として設定した IP）を開きます。

• ポートを Enable にします。

• 必要な OSC オプションを有効にします。
  Send Cue Status は Cue のリアルタイム情報（時間を含む）を送信します。
  Send Mixer Status は Mixer（パン、ゲイン、位相など）のリアルタイム情報を送信します。
  Remap to：Mixer Status メッセージの一部を別の OSC Dictionary に再マッピングします。（Send Mixer Status が有効な場合のみ機能します。現在使用可能なのは Flux :: SpatRevolution です。）
  詳細については Ovation OSC Dictionary を参照してください。
  サードパーティ製 OSC デバイスまたはプログラムに OSC コマンドを送信するだけの場合、これらの OSC オプションは必要ありません。

• OK をクリックして設定を閉じます。

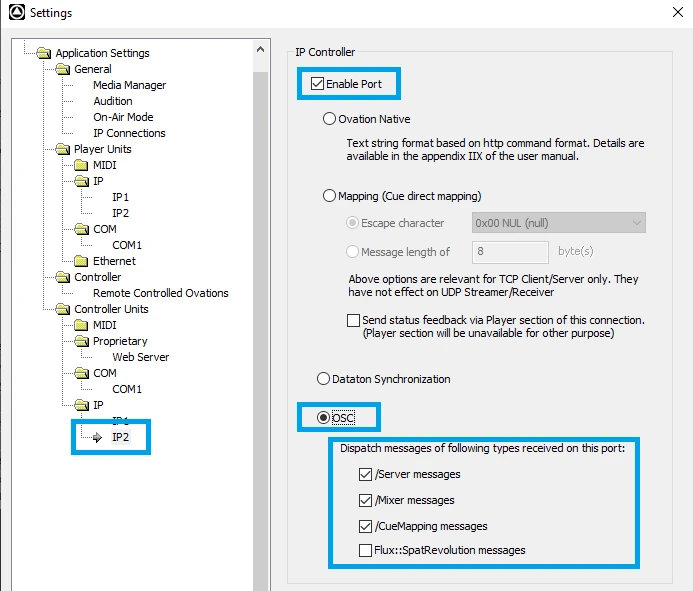

Controller Units

Ovation で OSC コマンドを受信するには、次の操作を行います。

• Ovation の Settings >Controller Units > IP > IP x （上記で UDP Receiver として設定した IP）を開きます。

• ポートを Enable にします。

• ポートを OSC に設定します。

• 必要な OSC オプションを有効にします。
  /Server messages は、Ovation のグローバル機能（Show の状態、Cue、Cue リストなど）に関連します。
  /Mixer messages は Mixer の操作に関連します。
  /CueMapping messages は、Cue の Remote Control - IP / OSC Command で設定された、Cue 固有の操作に関連します。下記の「カスタム OSC コマンドを受信する Cue の操作」を参照してください。
  詳細については Ovation OSC dictionary を参照してください。
  Flux :: SpatRevolution messages：Flux::Spat Revolution からの Fader、Solo、Mute、Panner メッセージは、Ovation OSC Dictionary の形式に自動的に再マッピングされます。

• OK をクリックして設定を閉じます。

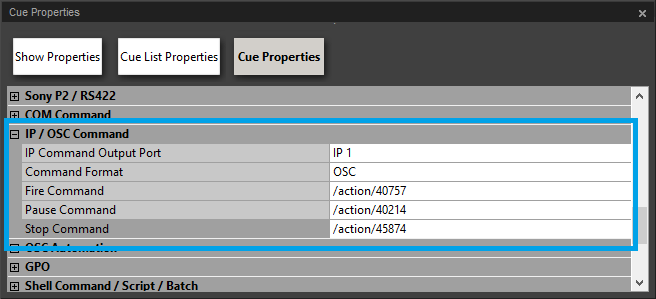

OSC コマンドを送信する Cue の設定

• Cue を選択または作成し、Cue Properties にアクセスします。

• IP/OSC Command セクションに移動します。

• UDP Streamer として設定した IP ポート（この例では IP1）を設定します。

• Command format を OSC に設定します。

• Cue の実行時、一時停止時、停止時に送信する OSC Command を入力します。
  サポートされている OSC コマンドの一覧については、サードパーティ製 OSC デバイスまたはプログラムのドキュメントを参照してください。

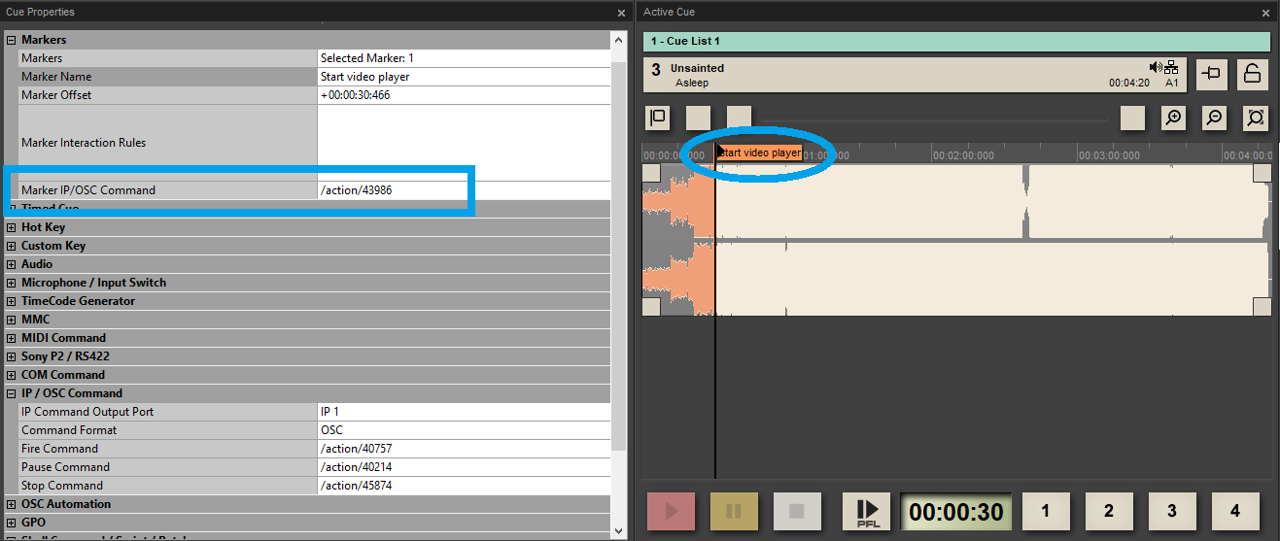

OSC コマンドを送信する Marker の設定

• OSC Command を送信するよう設定された Cue 上で（上記の「OSC コマンドを送信する Cue の設定」を参照。IP Command Output Port と Command Format を設定する必要があります）

• Cue 上の Marker を選択または作成します。

• Cue Properties - Markers セクションに移動します。

• Marker IP/OSC Command フィールドに送信する OSC Command を入力します。
  コマンドは親 Cue の IP ポートから送信されます。

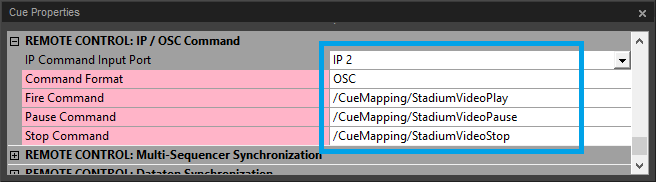

カスタム OSC コマンドを受信する Cue の操作

• Cue を選択または作成し、Cue Properties にアクセスします。

• IP/OSC Commands セクションに移動します。

• UDP Receiver として設定した IP ポート（この例では IP2）を設定します。

• Command format を OSC に設定します。

• Cue の実行、一時停止、停止に使用する受信 OSC Command を入力します。
  コマンドは必ず /CueMapping/ で始める必要があります。（コマンドでは大文字と小文字が区別されないため、/cuemapping/ でも構いません。）
  Dispatch /CueMapping messages オプションは、IP 受信ポートで必ず 有効にする必要があります。 上記の Controller Units - Ovation で OSC コマンドを受信する を参照してください。

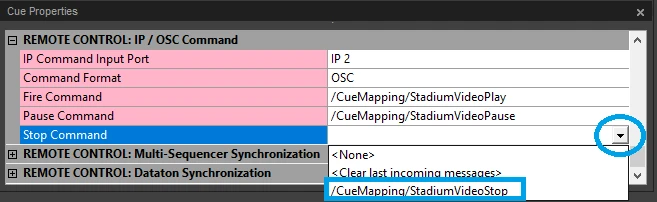

• コマンドがわからない場合は、OSC Controller デバイスまたはプログラムから送信し、Fire、Pause、Stop Command フィールドの横にある矢印をクリックします。
  一覧に最新の受信メッセージが表示されるため、必要なものを選択します（ただし、コマンドは /CueMapping/ で始まる必要があります）。


OSC による Ovation の操作

• サードパーティ製 OSC デバイスまたはプログラムを設定して、上記の Controller Units - Ovation で OSC コマンドを受信する で設定した Ovation の受信 IP とポートにコマンドを送信します。

• サポートされている Ovation OSC コマンドは、C:\Program Files\Merging Technologies\Ovation\Docs\OSC Dictionary で確認できます。
  たとえば、/Server/Cue/Fire 2 4 は Cue リスト 2 の Cue 4 を実行し、/Server/Show/Stop は Show を停止します。

• サポートされている Ovation OSC コマンドでは、大文字と小文字は区別されません。
  たとえば、/Mixer/Strip/Phase 2 -1 または /mixer/strip/phase 2 -1 は、Mixer strip 2 の位相反転を切り替えます。

• "f" 値は、正しく解析されるようにドット（.）を付けて入力する必要があります。例：
  /Mixer/Strip/Gain -1 -5. は選択した strip のフェーダーゲインを -5.0 に設定します（ドットなしの /Mixer/Strip/Gain -1 -5 は機能しません）。

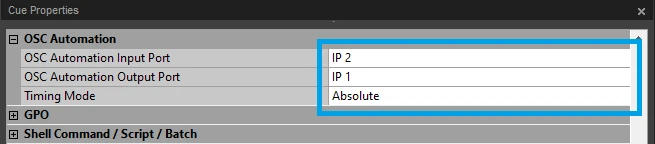

OSC オートメーション

• Cue を選択するか、Add Cue >Record OSC Automation as New Cue を選択し、Cue Properties にアクセスします。


•  OSC Automation セクションに移動します。

• UDP Receiver として設定された OSC Automation Input Port を選択します（上記の Controller Units - Ovation で OSC コマンドを受信する を参照）。
  どの IP Port を選択しても、UDP Receiver として設定されたすべての IP ポートから記録されます。

• UDP Streamer として設定された OSC Automation Output Port を選択します（上記の Player Units - Ovation から OSC コマンドを送信する を参照）。
  このポートは、記録された OSC Automation の送信に使用されます。

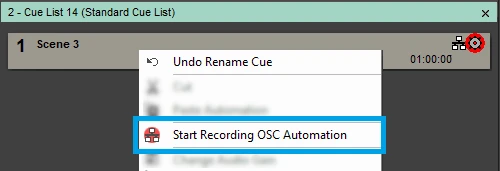

• Cue を右クリックし、メニューから Start Recording OSC Automation を選択します。
  Cue 上に OSC Automation ロゴ付きの赤い点滅するドットが表示され、Cue が記録可能になったことを示します。

• Cue を右クリックし、メニューから Start Recording OSC Automation を選択します。
  Cue 上に OSC Automation ロゴ付きの赤い点滅するドットが表示され、Cue が記録可能になったことを示します。


• ここで Cue を実行または試聴します。Cue の再生中、OSC Automation Input Port に入力された OSC メッセージがその Cue に記録されます。
  同じ Cue に対して、OSC オートメーションの記録パスを複数回、連続して実行できます。Cue を停止して、もう一度実行または試聴してください。
  最後に記録した OSC Automation パスは、Cue > Undo コマンドを使用していつでも取り消すことができます。
  完了したら、Cue を右クリックし、メニューから Stop Recording OSC Automation を選択します。


• Cue を実行または試聴すると、記録された OSC メッセージが OSC Automation Output Port 行で選択した IP ポートに送信されます。

• Timing Mode 行には 2 つのオプションがあります（未実装で、現在は Absolute に設定されています）。
  Absolute：記録された OSC Automation は、記録時と同じタイミングで再生されます。
  Relative to Cue Length：記録された OSC Automation は、Cue の長さに対して相対的に再生されます。つまり、Cue の長さを変更することで、OSC オートメーションを時間的に伸縮できます。

追加の注意事項

• OSC の詳細については、OpenSoundControl のウェブサイトを参照してください。

• Flux Spat Revolution のドキュメントは、Flux のウェブサイトで確認できます。
