MT 48 - Verwendung von Ethernet- und UNITE-Funktionalität

Während der MT 48 für Plug-and-Play-Funktionalität über USB C konzipiert ist, bietet Ethernet Erweiterungsmöglichkeiten über Ethernet und kann auch in bestehende Audionetzwerke integriert werden.

Mit dem Ravenna AES67 Ethernet-Anschluss des MT 48 können Sie Softwaretreiber von Merging Technologies verwenden und eine Unite-Funktion ausführen. Unite vereinfacht Audio Over IP (AOIP) Netzwerk-Audio, indem es die Backend-Routing zwischen Sender und Empfänger (MT 48 und Computer) in beide Richtungen übernimmt.

Unite ist ein 1:1 Handshake zwischen Interface und Computer über eine direkte Netzwerkverbindung, unter Verwendung des MAD ASIO-Treibers von Merging für Windows oder des VAD Core Audio-Treibers für Mac.

Den Windows-Treiber finden Sie hier: https://www.merging.com/support/downloads#mad

Den Mac-Treiber finden Sie hier: https://www.merging.com/support/downloads#macOS

Dies installiert eine separate Gruppe von Dienstprogrammen, die vom MT 48 Toolkit-Installer getrennt sind (dieser ist für USB C Funktionalität).

Einige Hinweise vor dem Start:

Ihr Computer benötigt eine Gigabit-Ethernet-Verbindung. Falls Ihr Computer keine hat, ist ein Gigabit-Ethernet-Adapter notwendig, der über USB oder Thunderbolt an Ihren Computer angeschlossen wird.

Sie sollten nicht gleichzeitig die USB C Verbindung über das MT 48 Toolkit und die direkte Ethernet-Verbindung über MAD/VAD verwenden. Sie werden auf IP-Adresskonflikte stoßen, da der MT 48 auch als lokales Netzwerkgerät über USB fungiert.

Verwenden Sie speziell Cat5e- oder Cat6-Ethernetkabel für die Verbindung.

Wenn Sie macOS aktuell verwenden, müssen Sie während der Installation den Modus „Reduzierte Sicherheit“ aktivieren und nach der Installation Systemerweiterungen zulassen. Bitte beachten Sie für detaillierte Schritte den folgenden Link: https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/21266441/Apple+M1-M2-M3-M4+Installation+-+Enable+system+extensions.

Beginnen Sie mit dem Herunterladen des passenden MAD/VAD für Ihr Betriebssystem und verbinden Sie Ihren MT 48 mit Ihrem Computer über ein Cat5E/Cat6 Ethernet-Kabel.

Unite unter Mac OS mit VAD:

1. Öffnen Sie die Mac Systemeinstellungen und wählen Sie unten das Merging RAVENNA/AES67 Symbol, um das Treiberpanel zu öffnen.

2. Wählen Sie den UNITE-Modus-Tab

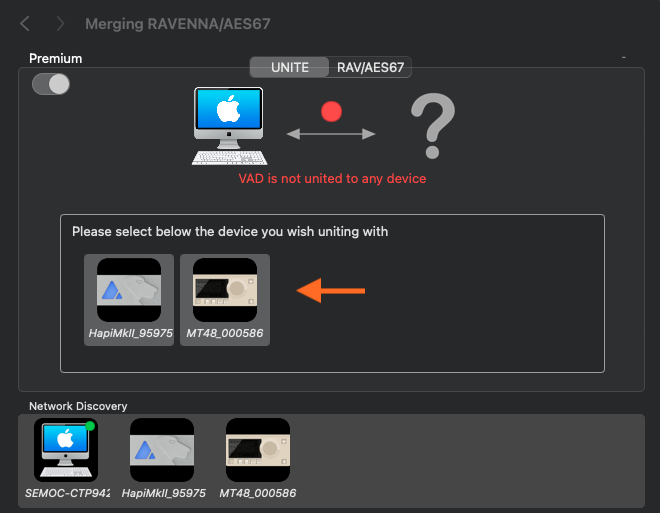

3. Wählen Sie den MT 48 im Feld "Bitte wählen Sie unten das Gerät, mit dem Sie verbinden möchten" aus

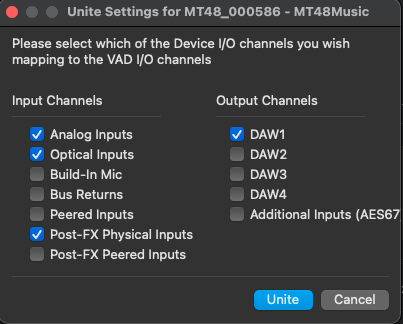

4. Es öffnet sich ein Menü, in dem Sie die IOs auswählen können, die automatisch verbunden und in Ihrer Anwendung verfügbar sein sollen. Markieren Sie die IOs, die Sie automatisch verbinden möchten, und drücken Sie dann Unite.

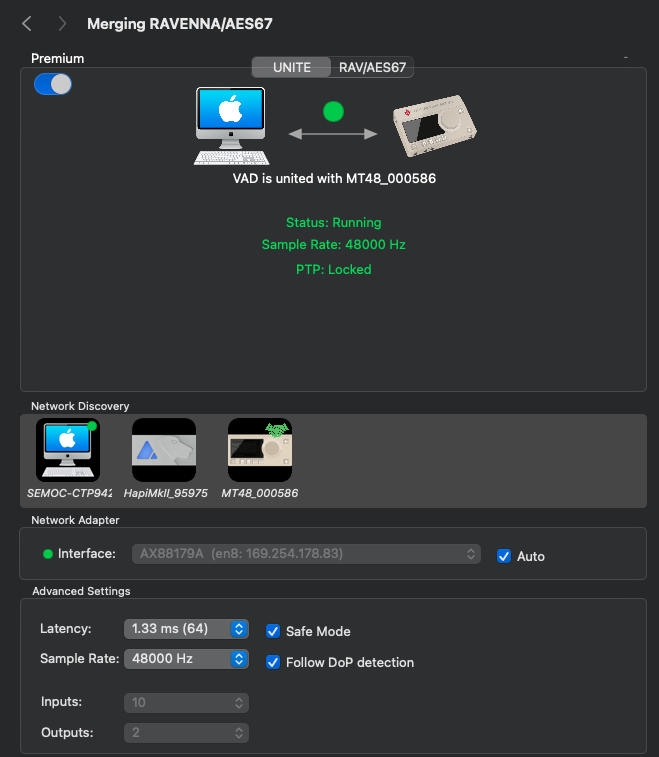

5. Nach erfolgreicher Verbindung sehen Sie ein grünes Handschlag-Symbol über dem MT 48-Symbol sowie den Status „running“, die Abtastrate und PTP: Locked in grün.

Unite unter Windows mit MAD:

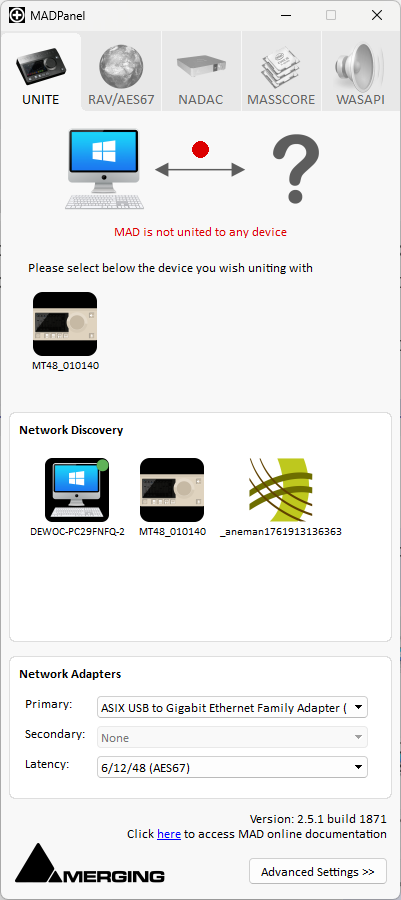

1. Sie können das MAD-Panel im System-Tray unten rechts auf dem Bildschirm öffnen; es erscheint auch in der Windows-Suche.

2. Wählen Sie den UNITE-Modus-Tab


3. Wählen Sie den MT 48 unter dem Bereich "Bitte wählen Sie unten das Gerät, mit dem Sie verbinden möchten"

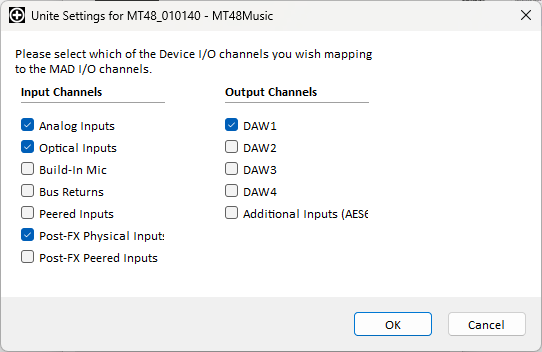

4. Es öffnet sich ein Menü, in dem Sie die IOs auswählen können, die automatisch verbunden und in Ihrer Anwendung verfügbar sein sollen. Markieren Sie die IOs, die Sie automatisch verbinden möchten, und drücken Sie OK.




5. Nach erfolgreicher Verbindung sehen Sie einen grünen Punkt über dem MT 48-Symbol sowie den Status „running“, die Abtastrate und Clock in grün.

Verfügbare Unite-Optionen:
