Voraussetzungen
Pyramix v15.0 (oder höher) installiert und autorisiert
MassCore-Engine (RTX64 4.5.1 oder höher) installiert und autorisiert.
2 MassCore-NIC-Karten derselben Generation in Ihrem Computer installiert und in Betrieb; entweder 2 NET-MSC-GBEX1 der 1. Generation (Intel 82574L) oder 2 NET-MSC-GBEX1 der 2. Generation (Intel i210)
Die Verwendung unterschiedlicher MassCore-NIC-Kartenmodelle ist nicht zulässig.Kompatible Merging-/Neumann-RAVENNA/AES67-Geräte, die im ST2022-7-Modus konfiguriert sind (z. B. Anubis SPS, Hapi MKIII) und mit den MassCore-NICs verbunden sind
Vorgehensweise
Stellen Sie sicher, dass Ihre Merging-RAVENNA/AES67-Geräte im Multi Interface / ST2022-7 Mode betrieben werden (siehe Anubis SPS Settings oder Hapi MkII/MKIII Setup - Network).
Konfigurieren Sie die IP-Adressen der Geräte (die beiden Netzwerke sollten sich in unterschiedlichen IP-Adressbereichen befinden) auf dem Gerät.
Hinweis: Zum Aktivieren des ST2022-7-Modus und nach jeder Änderung der IP-Adressen ist ein Neustart des Geräts erforderlich.

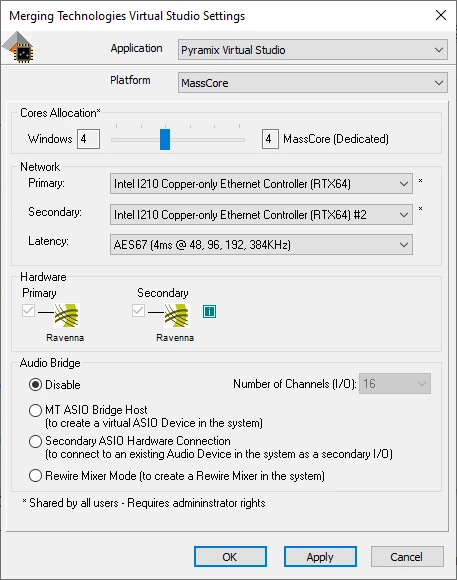

Weitere Informationen finden Sie im Benutzerhandbuch des Geräts.Starten Sie das VS3 Control Panel im Administratormodus.
Der primäre MassCore-Netzwerkadapter sollte bereits eingetragen sein.Fügen Sie den sekundären Netzwerkadapter hinzu und klicken Sie auf Apply.
Ein sekundäres Ravenna-Symbol wird angezeigt.
Wenn beide Netzwerkkabel angeschlossen sind, sollten beide Symbole den aktiven Status anzeigen.
Wenn beide Netzwerke nicht verbunden sind, wird MassCore nicht gestartet.Konfigurieren Sie die IP-Adressen der primären und sekundären MassCore-Netzwerkadapter (die beiden Netzwerke sollten sich in unterschiedlichen IP-Adressbereichen befinden) auf dem Computer.

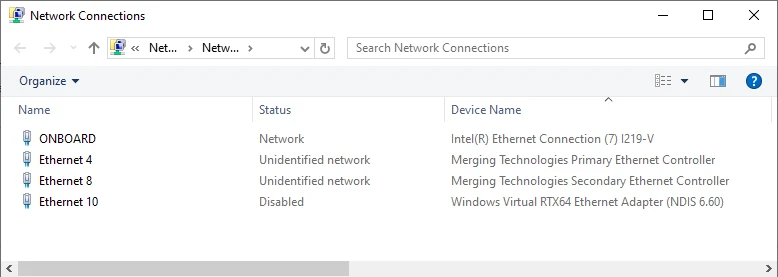

Öffnen Sie in Windows die Systemsteuerung – Netzwerk- und Freigabecenter – Adaptereinstellungen ändern.
Legen Sie eine IP-Adresse für den primären Ethernet-Controller von Merging Technologies und den sekundären Ethernet-Controller von Merging Technologies fest.Klicken Sie auf OK, um das VS3 Control Panel zu schließen.
Starten Sie Pyramix / Ovation MassCore.
Sie können MassCore und die Geräte nun im ST2022-7-Modus betreiben.
Um die MassCore-NIC-Karten leichter zu identifizieren, können Sie deren Netzwerkkabel ein- bzw. ausstecken.
Der Verbindungsstatus wird einige Sekunden nach dem Ein- bzw. Ausstecken des Kabels im VS3 Control Panel angezeigt.
