MT 48 - uso de ethernet y funcionalidad UNITE

Aunque el MT 48 está diseñado para funcionalidad plug and play a través de USB C, el ethernet ofrece capacidades de expansión a través de ethernet, y también puede incorporarse en redes de audio existentes.

Usando el puerto ethernet Ravenna AES67 del MT 48, puedes usar controladores de software de Merging Technologies y realizar una función Unite. Unite simplifica el audio sobre IP (AOIP) en la red al manejar el enrutamiento de fondo entre el emisor y el receptor (MT 48 y computadora), en ambas direcciones.

Unite es un handshake 1:1 entre la interfaz y la computadora a través de una conexión de red directa, usando el controlador MAD ASIO de Merging para Windows, o el controlador VAD Core Audio para Mac.

El controlador para Windows se puede encontrar aquí: https://www.merging.com/support/downloads#mad

El controlador para Mac se puede encontrar aquí: https://www.merging.com/support/downloads#macOS

Esto instala un grupo separado de utilidades distinto del instalador del MT 48 Toolkit (que es para la funcionalidad USB C).

Algunas notas antes de comenzar:

Tu computadora necesitará una conexión ethernet gigabit.  Si tu computadora no tiene una, entonces es necesario un adaptador ethernet gigabit, que se conectará a tu computadora vía USB o Thunderbolt.

No debes usar simultáneamente la conectividad USB C mediante el MT 48 Toolkit y la conectividad directa por ethernet mediante MAD/VAD.  Te encontrarás con conflictos de direcciones IP, ya que el MT 48 también actúa como un dispositivo de red local a través de USB.

Usa específicamente cableado ethernet Cat5e o Cat6 para la conexión.

Si usas Mac OS actual, necesitarás instalar en Modo de Seguridad Reducida y habilitar las extensiones del sistema después de la instalación.  Por favor, consulta lo siguiente para pasos detallados: https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/21266441/Apple+M1-M2-M3-M4+Installation+-+Enable+system+extensions.

Comienza descargando el MAD/VAD apropiado para tu sistema operativo y conectando tu MT 48 a tu computadora mediante un cable ethernet Cat5E/Cat6.

Para hacer Unite en Mac OS usando VAD:

1. Ve a la Configuración del Sistema MAC, en la parte inferior selecciona el ícono Merging RAVENNA/AES67 para abrir el panel del controlador.

2. Selecciona la pestaña de modo UNITE

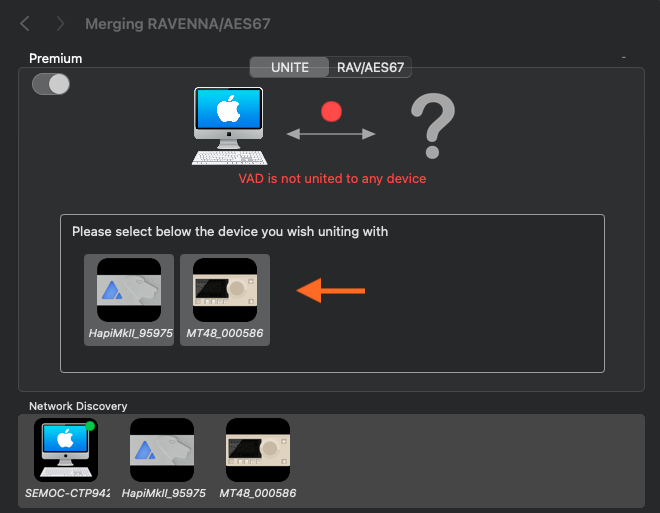

3. Selecciona el MT 48 en el cuadro "Por favor selecciona abajo el dispositivo con el que deseas unir"

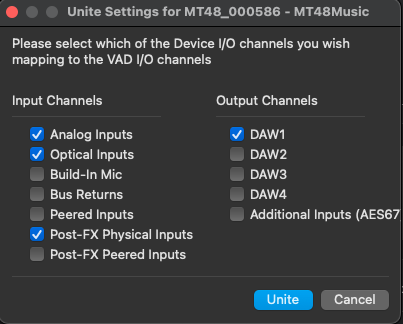

4. Esto abrirá un menú desde donde puedes seleccionar las entradas/salidas (IO) que se conectarán automáticamente y estarán disponibles en tu aplicación.  Marca las IO que deseas conectar automáticamente, y luego presiona Unite.

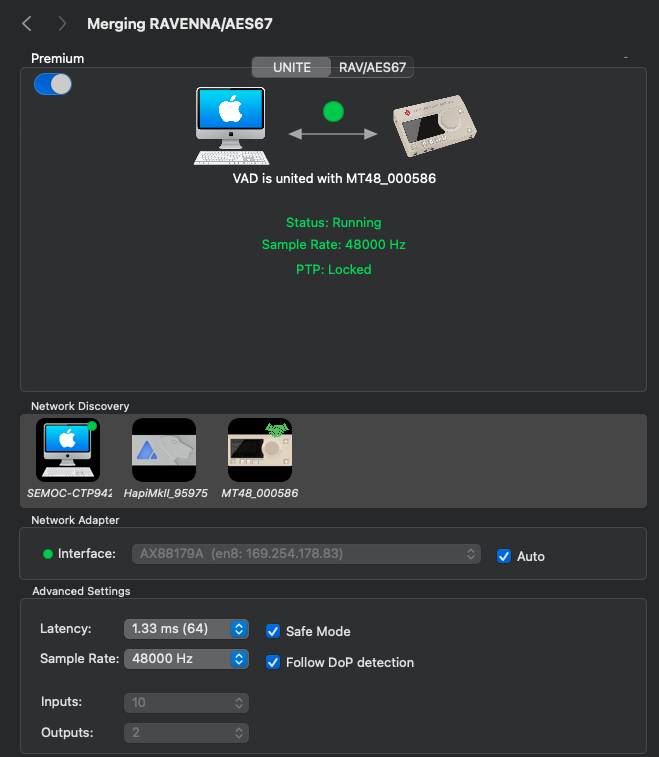

5. Una vez exitoso, verás un ícono de handshake verde sobre el ícono del MT 48, así como su estado en ejecución, tasa de muestreo y PTP: Bloqueado en verde.

Para hacer Unite en Windows usando MAD:

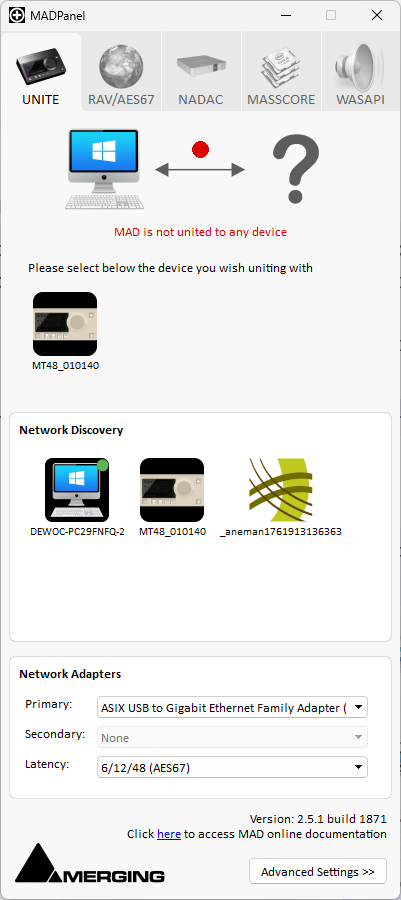

1. Puedes acceder al Panel MAD en la bandeja del sistema en la esquina inferior derecha de la pantalla; también aparecerá en la búsqueda de Windows.

2. Selecciona la pestaña de modo UNITE


3. Selecciona el MT 48 bajo el área "Por favor selecciona abajo el dispositivo con el que deseas unir"

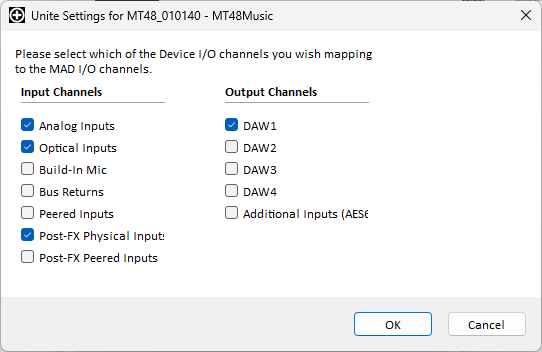

4. Esto abrirá un menú desde donde puedes seleccionar las entradas/salidas (IO) que se conectarán automáticamente y estarán disponibles en tu aplicación.  Marca las IO que deseas conectar automáticamente, y luego presiona OK.




5. Una vez exitoso, verás un punto verde sobre el ícono del MT 48, así como su estado en ejecución, tasa de muestreo y Reloj en verde.

Opciones Unite disponibles:
