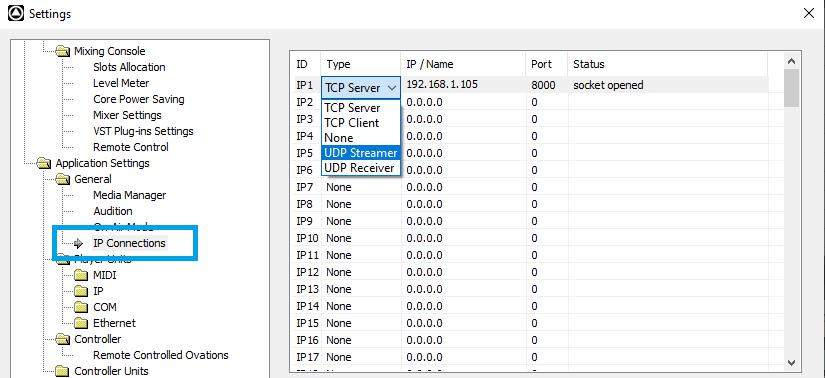

Configuración de OSC de Ovation

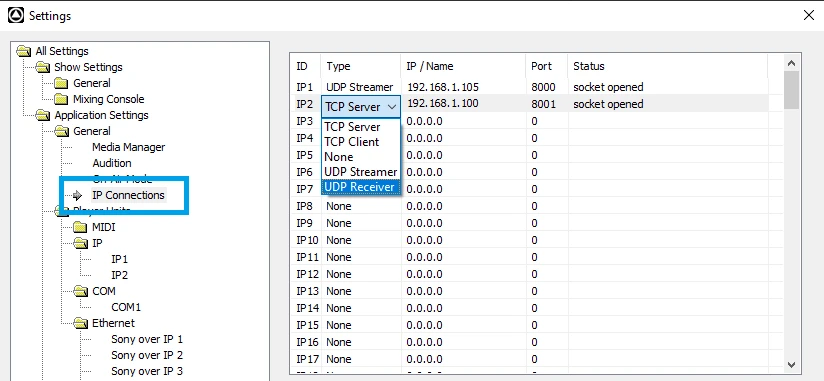

En nuestro ejemplo, la IP del equipo Ovation es 192.168.1.100, por lo que hemos configurado IP2 como UDP Receiver, en 192.168.1.100, puerto 8001
El dispositivo OSC de terceros debe configurarse para enviar sus comandos OSC a esta IP 192.168.1.100 y al puerto 8001.

Tipo:

• Utilice únicamente UDP Streamer o Receiver, ya que OSC no admite conexiones TCP.

Dirección IP:

• Si Ovation y los demás programas OSC están en el mismo equipo, puede utilizar 127.0.0.1 (la dirección IP del host local).

• Se recomienda una dirección IP estática, ya que es posible que los servidores DHCP no asignen siempre las mismas direcciones IP a los dispositivos.

• La IP del UDP receiver puede establecerse en 0.0.0.0. Si tiene varios adaptadores de red, se recibirán los comandos OSC de todos los adaptadores. Por otro lado, si tiene varios adaptadores de red pero solo desea procesar los comandos de un adaptador específico, introduzca su dirección IP.

Puerto:

• Es mejor evitar utilizar los números de puerto más comunes (inferiores a 1024). Normalmente, la recomendación para OSC es comenzar en el puerto 8000 e incrementarlo según los requisitos.

• Algunos dispositivos o programas OSC solo pueden utilizar puertos específicos; consulte su documentación.

Unidades Player

Para enviar comandos OSC desde Ovation.

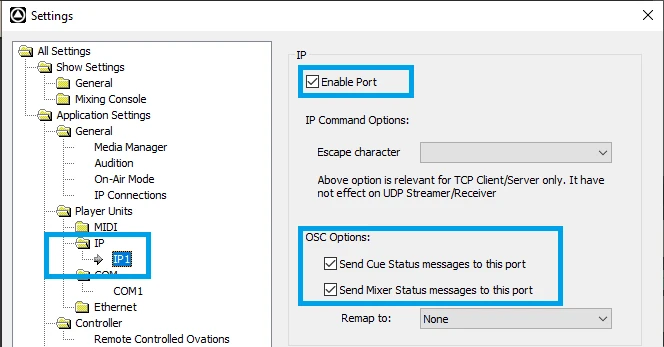

• Vaya a Ovation Settings >Player Units > IP > IP x (la IP que se ha configurado como UDP Streamer anteriormente).

• Enable el puerto.

• Active las opciones OSC necesarias
  Send Cue Status enviará información del Cue en tiempo real (incluido el tiempo).
  Send Mixer Status enviará información del Mixer en tiempo real (panorámica, ganancia, fase...).
  Remap to: una selección de mensajes de Mixer Status se reasigna a otro diccionario OSC (solo funciona si Send Mixer Status está activo; actualmente Flux :: SpatRevolution está disponible).
  Consulte el diccionario OSC de Ovation para obtener más información.
  Si solo necesita enviar comandos OSC a un dispositivo o programa OSC de terceros, estas opciones OSC no son necesarias.

• Haga clic en OK para cerrar la configuración.


Unidades Controller

Para recibir comandos OSC en Ovation.

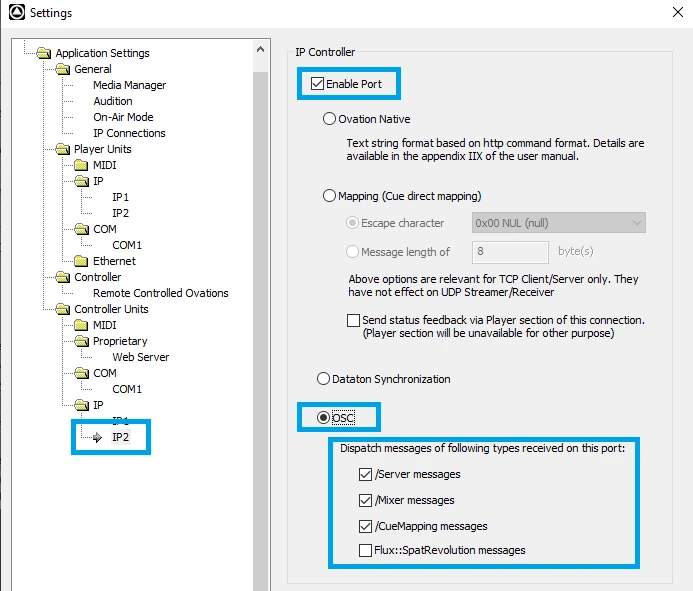

• Vaya a Ovation Settings >Controller Units > IP > IP x (la IP que se ha configurado como UDP Receiver anteriormente).

• Enable el puerto.

• Establezca el puerto en OSC.

• Active las opciones OSC necesarias
  /Server messages están relacionadas con las funcionalidades globales de Ovation (estado del show, Cues y listas de Cues...).
  /Mixer messages están relacionadas, evidentemente, con el control del Mixer.
  /CueMapping messages están relacionadas con el control específico de un Cue, tal como se configura en Remote Control - IP / OSC Command del Cue. Consulte la sección Controlar un Cue para recibir comandos OSC personalizados más adelante.
  Consulte el diccionario OSC de Ovation para obtener más información.
  Flux :: SpatRevolution messages: los mensajes de Fader, Solo, Mute y Panner de Flux::Spat Revolution se reasignan automáticamente al esquema del diccionario OSC de Ovation.

• Haga clic en OK para cerrar la configuración.


Configurar un Cue para enviar comandos OSC

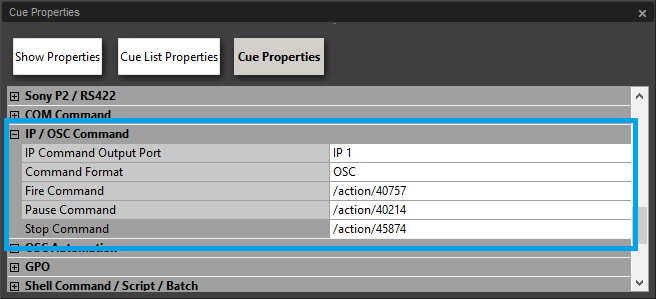

• Seleccione o cree un Cue y acceda a Cue Properties.

• Vaya a la sección IP/OSC Command.

• Establezca el puerto IP que se ha configurado como UDP Streamer (IP1 en nuestro ejemplo).

• Establezca el formato de comando en OSC.

• Introduzca el comando OSC que se enviará al disparar, pausar o detener el Cue.
  Consulte la documentación de su dispositivo o programa OSC de terceros para conocer la lista de comandos OSC compatibles.


Configurar un Marker para enviar comandos OSC

• En un Cue configurado para enviar comandos OSC (consulte Configurar un Cue para enviar comandos OSC más arriba; deben establecerse IP Command Output Port y Command Format).

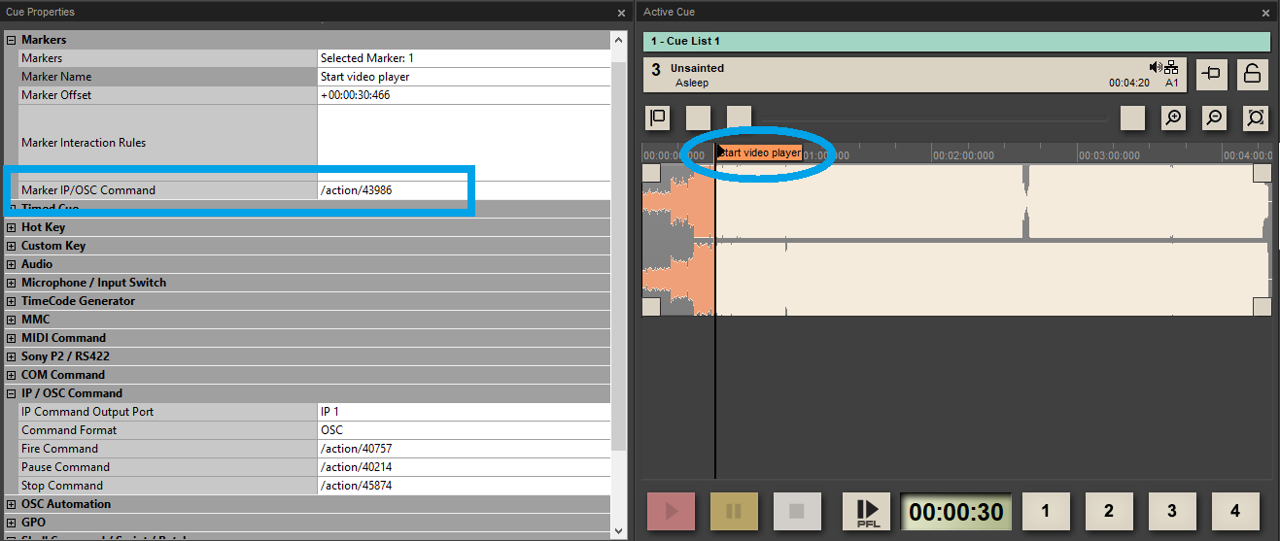

• Seleccione o cree un Marker en un Cue.

• Vaya a la sección Cue Properties - Markers.

• Introduzca el comando OSC que se enviará en el campo Marker IP/OSC Command .
  El comando se enviará al puerto IP del Cue principal.

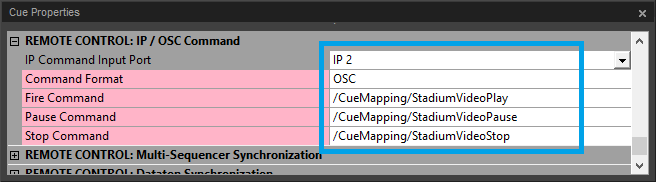

Controlar un Cue para recibir comandos OSC personalizados

• Seleccione o cree un Cue y acceda a Cue Properties.

• Vaya a la sección de IP/OSC Command.

• Establezca el puerto IP que se ha configurado como UDP Receiver (IP2 en nuestro ejemplo).

• Establezca el formato de comando en OSC.

• Introduzca el comando OSC entrante para disparar, pausar o detener el Cue.
  El comando DEBE comenzar con /CueMapping/ (o /cuemapping/, ya que los comandos no distinguen entre mayúsculas y minúsculas).
  La opción Dispatch /CueMapping messages DEBE estar habilitada en el puerto IP receptor.  Consulte Controller Units - Para recibir comandos OSC en Ovation más arriba.

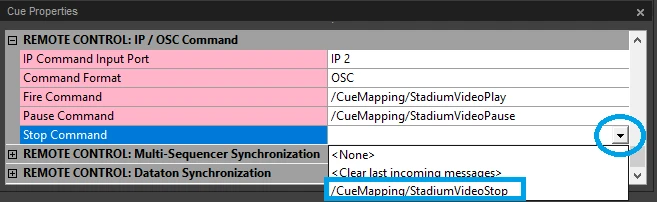

• Si no conoce el comando, envíelo desde su dispositivo o programa OSC Controller y haga clic en la flecha situada junto al campo de comando Fire, Pause o Stop.
  La lista mostrará los últimos mensajes entrantes; simplemente seleccione el que necesite (pero recuerde que el comando debe comenzar con /CueMapping/).


Controlar Ovation con OSC

• Configure su dispositivo o programa OSC de terceros para enviar comandos a la IP y al puerto receptores de Ovation establecidos en Controller Units - Para recibir comandos OSC en Ovation más arriba.

• Los comandos OSC compatibles con Ovation están disponibles en  C:\Program Files\Merging Technologies\Ovation\Docs\OSC Dictionary.
  Por ejemplo, /Server/Cue/Fire 2 4 disparará el Cue 4 de la lista de Cues 2; /Server/Show/Stop detendrá el show.

• Los comandos OSC compatibles con Ovation NO distinguen entre mayúsculas y minúsculas.
  Por ejemplo, /Mixer/Strip/Phase 2 -1 o /mixer/strip/phase 2 -1 alternarán la inversión de fase en el strip 2 del Mixer...

• Los valores "f" deben introducirse con un punto (.) para que se analicen correctamente; por ejemplo,
  /Mixer/Strip/Gain -1 -5. establecerá la ganancia del fader del strip seleccionado en -5.0 (/Mixer/Strip/Gain -1 -5 sin punto no funcionará).

Automatización OSC

• Seleccione un Cue o Add Cue >Record OSC Automation as New Cue y acceda a Cue Properties.

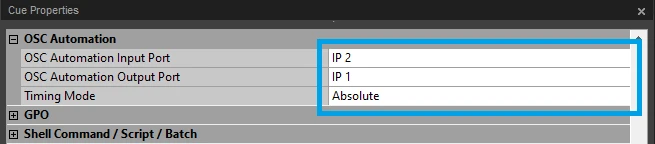

• Vaya a la sección  OSC Automation .

• Seleccione un OSC Automation Input Port configurado como UDP Receiver (consulte Controller Units - Para recibir comandos OSC en Ovation más arriba).
  Cualquier puerto IP grabará desde todos los puertos IP establecidos como UDP Receiver.

• Seleccione un OSC Automation Output Port configurado como UDP Streamer (consulte Player Units - Para enviar comandos OSC desde Ovation más arriba).
  Este puerto se utilizará para enviar la automatización OSC grabada.

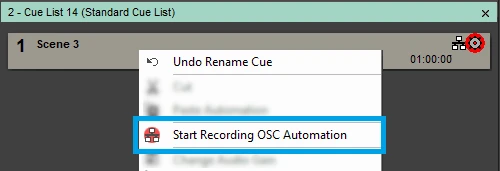

• Haga clic con el botón derecho en el Cue y seleccione el menú Start Recording OSC Automation.
  Aparecerá un punto rojo parpadeante con el logotipo de OSC Automation en el Cue para indicar que está listo para grabar.

• Haga clic con el botón derecho en el Cue y seleccione el menú Start Recording OSC Automation.
  Aparecerá un punto rojo parpadeante con el logotipo de OSC Automation en el Cue para indicar que está listo para grabar.


• Ahora dispare o audicione ese Cue.  Todos los mensajes OSC que entren por el OSC Automation Input Port se grabarán en ese Cue mientras se reproduce.
  Se pueden realizar varias pasadas de grabación de automatización OSC en el mismo Cue, una tras otra. Simplemente detenga el Cue y vuelva a dispararlo o audicionarlo.
  La última pasada de automatización OSC grabada se puede deshacer en cualquier momento mediante el comando Cue > Undo.
  Cuando termine, haga clic con el botón derecho en el Cue y seleccione el menú Stop Recording OSC Automation.


• Cuando el Cue se dispare o audicione, los mensajes OSC grabados se enviarán al puerto IP seleccionado en la fila OSC Automation Output Port.

• La fila Timing Mode ofrece dos opciones: (aún no implementado, actualmente establecido en Absolute).
  Absolute: cualquier automatización OSC grabada se reproduce con la misma temporización con la que se grabó.
  Relative to Cue Length: cualquier automatización OSC grabada se reproduce de forma relativa a la duración del Cue. En otras palabras, la automatización OSC puede estirarse o comprimirse en el tiempo cambiando la duración del Cue.

Notas adicionales

• Para obtener más información sobre OSC, consulte el sitio web de OpenSoundControl.

• La documentación de Flux Spat Revolution está disponible en el sitio web de Flux.
