Requisitos previos
Pyramix v15.0 (o superior) instalado y autorizado
Motor MassCore (RTX64 4.5.1 o superior) instalado y autorizado.
2 tarjetas NIC MassCore de la misma generación instaladas y funcionando en el ordenador; ya sean 2 NET-MSC-GBEX1 de 1.ª generación (Intel 82574L) o 2 NET-MSC-GBEX1 de 2.ª generación (Intel i210)
No se permite utilizar modelos diferentes de tarjetas NIC MassCore.Dispositivo(s) Merging / Neumann RAVENNA/AES67 compatible(s) configurado(s) en modo ST2022-7 (p. ej., Anubis SPS, Hapi MKIII), conectado(s) a las tarjetas NIC MassCore
Procedimiento
Asegúrese de que su(s) dispositivo(s) Merging RAVENNA/AES67 esté(n) funcionando en modo Multi Interface / ST2022-7 (consulte Configuración de Anubis SPS o Configuración de Hapi MkII/MKIII - Red).
Configure las direcciones IP del dispositivo o dispositivos (las 2 redes deben estar en rangos de IP diferentes) en el dispositivo.
Nota: es necesario reiniciar el dispositivo para activar el modo ST2022-7 y después de cualquier cambio en las direcciones IP.

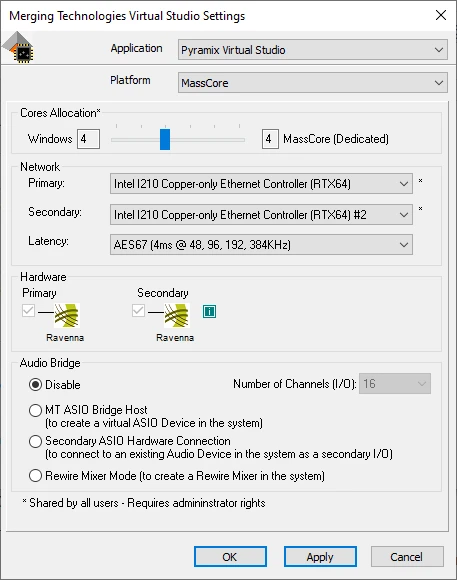

Consulte el manual de usuario del dispositivo para obtener más información.Inicie el Panel de control de VS3 en modo Administrador.
El adaptador de red principal de MassCore ya debería estar rellenado.Añada el adaptador de red secundario y pulse Aplicar.
Aparecerá un segundo icono de Ravenna.
Si los cables de ambas redes están conectados, ambos iconos deberían aparecer activos.
Si ambas redes no están conectadas, MassCore no se iniciará.Configure las direcciones IP de los adaptadores de red primario y secundario de MassCore (las 2 redes deben estar en rangos de IP diferentes) en el ordenador.

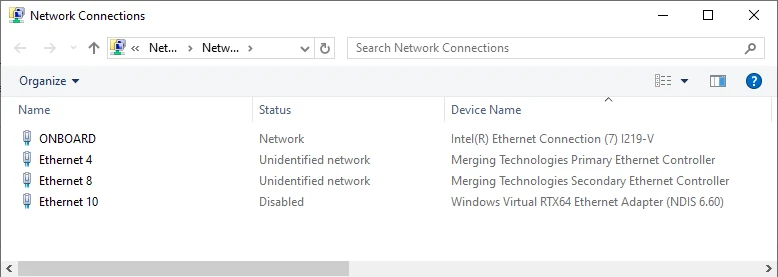

Vaya a Panel de control de Windows - Centro de redes y recursos compartidos - Cambiar configuración del adaptador.
Establezca una dirección IP en Merging Technologies Primary Ethernet Controller y Merging Technologies Secondary Ethernet Controller.Pulse Aceptar para cerrar el Panel de control de VS3.
Inicie Pyramix / Ovation MassCore
Ahora puede ejecutar MassCore y el dispositivo o dispositivos en modo ST2022-7.
Para identificar fácilmente las tarjetas NIC MassCore, puede conectar o desconectar sus cables de red.
El estado de la conexión se reflejará en el Panel de control de VS3 unos segundos después de conectar o desconectar el cable.
