MT 48 - utilisation de la fonctionnalité ethernet et UNITE

Bien que le MT 48 soit conçu pour une fonctionnalité plug and play via USB C, l’ethernet offre des capacités d’expansion supplémentaires et peut également être intégré dans des réseaux audio existants.

En utilisant le port ethernet Ravenna AES67 du MT 48, vous pouvez utiliser les pilotes logiciels de Merging Technologies et effectuer une fonction Unite. Uniting simplifie l’audio sur IP (AOIP) en gérant le routage en arrière-plan entre l’émetteur et le récepteur (MT 48 et ordinateur), dans les deux sens.

Unite est une connexion 1:1 de type handshake entre l’interface et l’ordinateur via une connexion réseau directe, utilisant le pilote MAD ASIO de Merging pour Windows, ou le pilote VAD Core Audio pour Mac.

Le pilote Windows est disponible ici : https://www.merging.com/support/downloads#mad

Le pilote Mac est disponible ici : https://www.merging.com/support/downloads#macOS

Cela installe un ensemble d’utilitaires distincts de l’installateur MT 48 Toolkit (qui est pour la fonctionnalité USB C).

Quelques notes avant de commencer :

Votre ordinateur doit disposer d’une connexion ethernet gigabit. Si votre ordinateur n’en possède pas, un adaptateur ethernet gigabit est nécessaire, qui se connectera à votre ordinateur via USB ou Thunderbolt.

Vous ne devez pas utiliser simultanément la connectivité USB C via le MT 48 Toolkit et la connectivité ethernet directe via MAD/VAD. Vous rencontrerez des conflits d’adresses IP, car le MT 48 agit également comme un périphérique réseau local via USB.

Utilisez spécifiquement des câbles ethernet Cat5e ou Cat6 pour la connexion.

Si vous utilisez la version actuelle de Mac OS, vous devrez installer en mode Sécurité Réduite et activer les extensions système après l’installation. Veuillez vous référer au lien ci-dessous pour les étapes détaillées : https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/21266441/Apple+M1-M2-M3-M4+Installation+-+Enable+system+extensions.

Commencez par télécharger le MAD/VAD approprié pour votre système d’exploitation, et connectez votre MT 48 à votre ordinateur via un câble ethernet Cat5E/Cat6.

Pour Unite sur Mac OS avec VAD :

1. Allez dans les Réglages Système de Mac, en bas sélectionnez l’icône Merging RAVENNA/AES67 pour ouvrir le panneau du pilote.

2. Sélectionnez l’onglet de mode UNITE

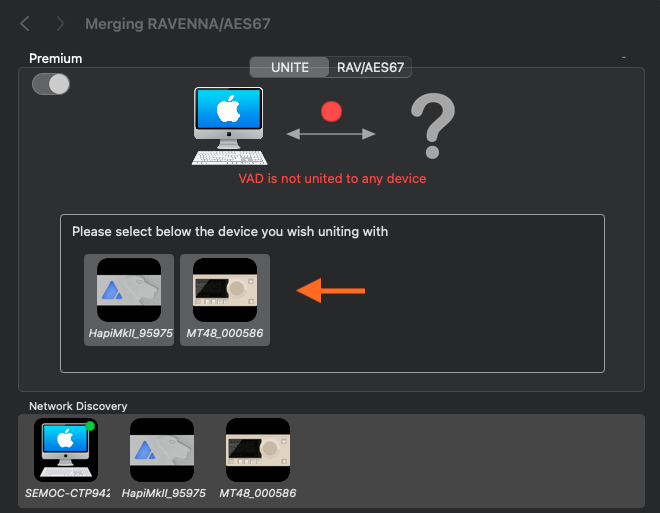

3. Sélectionnez le MT 48 dans la boîte "Veuillez sélectionner ci-dessous le périphérique avec lequel vous souhaitez unir"

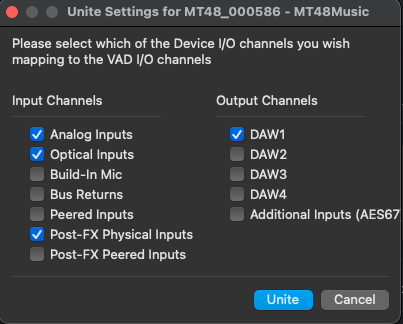

4. Cela ouvrira un menu où vous pouvez sélectionner les entrées/sorties qui seront automatiquement connectées et disponibles dans votre application. Cochez les entrées/sorties que vous souhaitez connecter automatiquement, puis appuyez sur Unite.





5. Une fois réussi, vous verrez une icône de poignée de main verte au-dessus de l’icône MT 48, ainsi que son statut en cours d’exécution, la fréquence d’échantillonnage, et PTP : Verrouillé en vert.

Pour Unite sous Windows avec MAD :

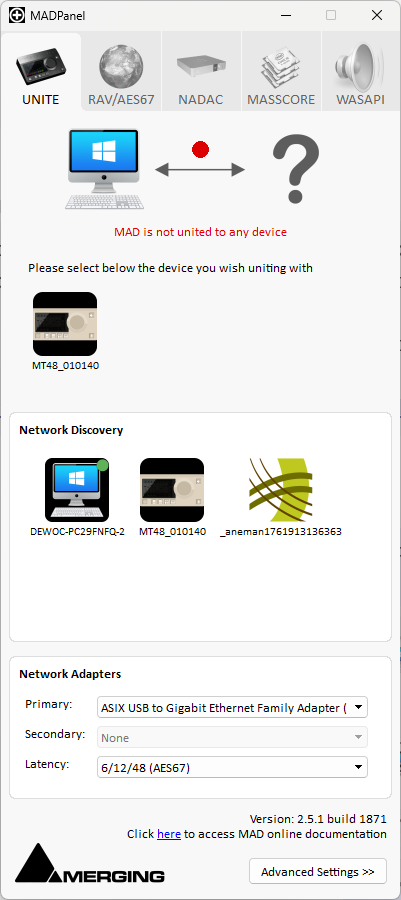

1. Vous pouvez accéder au panneau MAD dans la barre système en bas à droite de l’écran ; il apparaîtra également dans une recherche Windows.

2. Sélectionnez l’onglet de mode UNITE


3. Sélectionnez le MT 48 sous la zone "Veuillez sélectionner ci-dessous le périphérique avec lequel vous souhaitez unir"

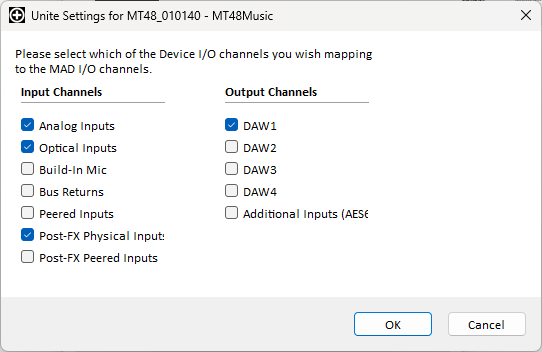

4. Cela ouvrira un menu où vous pouvez sélectionner les entrées/sorties qui seront automatiquement connectées et disponibles dans votre application. Cochez les entrées/sorties que vous souhaitez connecter automatiquement, puis appuyez sur OK.




5. Une fois réussi, vous verrez un point vert au-dessus de l’icône MT 48, ainsi que son statut en cours d’exécution, la fréquence d’échantillonnage, et l’horloge en vert.

Options Unite disponibles :
