Prérequis
Pyramix v15.0 (ou version ultérieure) installé et activé
Moteur MassCore (RTX64 4.5.1 ou version ultérieure) installé et activé.
2 cartes réseau MassCore de la même génération installées et fonctionnelles sur votre ordinateur ; soit 2 NET-MSC-GBEX1 de 1re génération (Intel 82574L), soit 2 NET-MSC-GBEX1 de 2e génération (Intel i210)
L’utilisation de modèles différents de cartes réseau MassCore n’est pas autorisée.Appareil(s) Merging / Neumann RAVENNA/AES67 compatible(s) configuré(s) en mode ST2022-7 (par exemple, Anubis SPS, Hapi MKIII), connecté(s) aux cartes réseau MassCore
Procédure
Assurez-vous que votre ou vos appareils Merging RAVENNA/AES67 fonctionnent en mode Multi Interface / ST2022-7 (voir Anubis SPS Settings ou Hapi MkII/MKIII Setup - Network).
Configurez les adresses IP du ou des appareils (les 2 réseaux doivent se trouver dans des plages d’adresses IP différentes) sur l’appareil.
Remarque : le redémarrage de l’appareil est requis pour activer le mode ST2022-7 et après toute modification des adresses IP.
Consultez le manuel d’utilisation de l’appareil pour plus de détails.Démarrez le VS3 Control Panel en mode Administrateur.

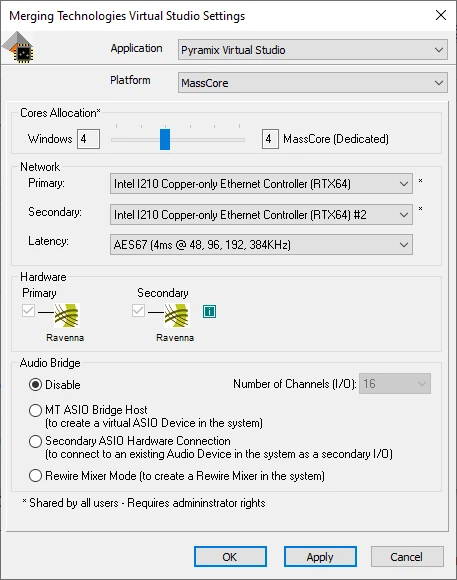

L’adaptateur réseau primaire MassCore devrait déjà être renseigné.Ajoutez l’adaptateur réseau secondaire et cliquez sur Apply.
Une deuxième icône Ravenna apparaîtra.
Si les câbles des deux réseaux sont branchés, les deux icônes devraient indiquer une connexion active.
Si les deux réseaux ne sont pas connectés, MassCore ne démarrera pas.Configurez les adresses IP des adaptateurs réseau primaire et secondaire MassCore (les 2 réseaux doivent se trouver dans des plages d’adresses IP différentes) sur l’ordinateur.

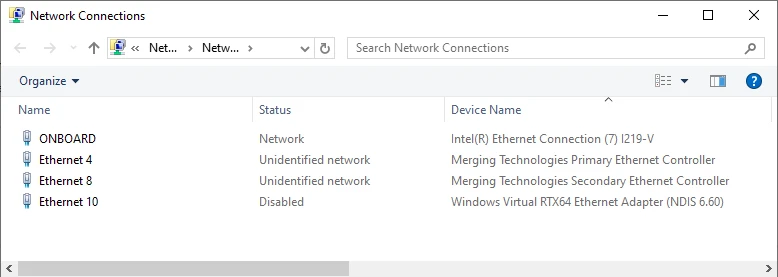

Accédez à Panneau de configuration Windows - Centre Réseau et partage - Modifier les paramètres de la carte.
Définissez une adresse IP sur Merging Technologies Primary Ethernet Controller et Merging Technologies Secondary Ethernet Controller.Cliquez sur OK pour fermer le VS3 Control Panel.
Démarrez Pyramix / Ovation MassCore
Vous pouvez maintenant utiliser MassCore et le ou les appareils en mode ST2022-7.
Pour identifier facilement les cartes réseau MassCore, vous pouvez brancher ou débrancher leurs câbles réseau.
L’état de la connexion s’affichera dans le VS3 Control Panel quelques secondes après le branchement ou le débranchement du câble.
