MA 1 보정 절차 중에, 오디오 인터페이스 출력에서 KH 모니터로 피드되는 출력 레벨을 측정하는 과정(Output Level Adaption 프로세스)이 있습니다. 레벨이 너무 낮거나 채널 간 차이가 있다고 해서 반드시 인터페이스에서 나오는 신호가 다르다는 의미는 아닙니다. 케이블 문제나 입력 연결의 잘못된 레이아웃 설정도 레벨 차이를 유발할 수 있습니다.
사전 조건
- 어떤 경우든 MA1 사용 시 모든 스피커는 “네트워크 모드”에 있어야 합니다. 해당 스위치는 각 스피커의 뒷면에 위치해 있습니다.

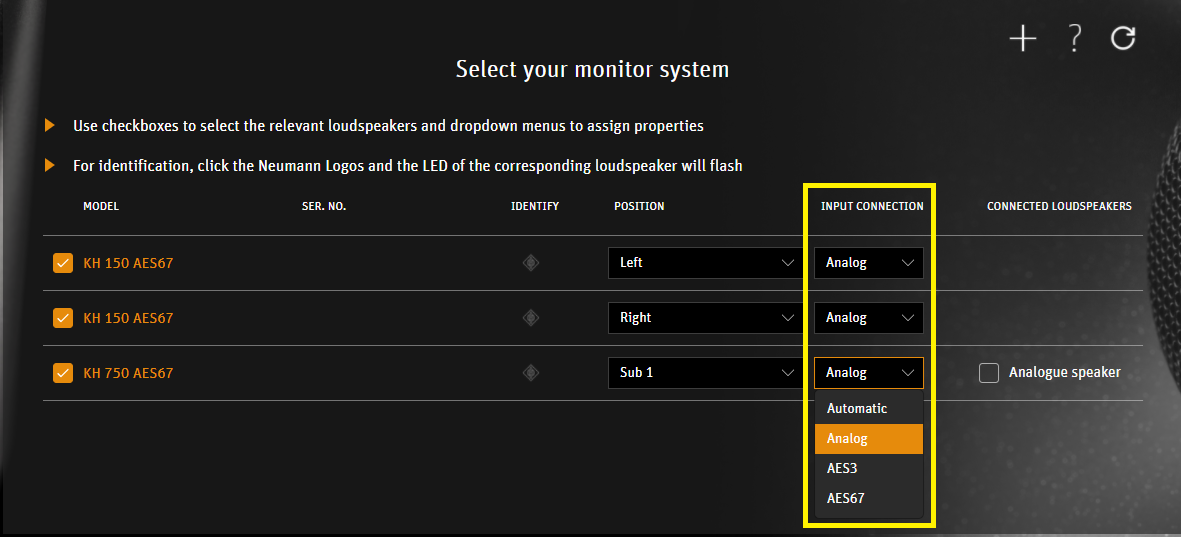

참고: 네트워크 모드에서는 모든 스위치와 포텐셔미터가 우회되며, MA1이 내부 DSP에 저장된 데이터를 완전히 제어합니다. 유일한 예외는 "그라운드 리프트 스위치"입니다. - 일반적인 원인 중 하나는 초기 레이아웃 생성 시 모니터의 “입력 연결”(노란색 상자)이 잘못 설정된 경우입니다.
Neumann 모니터 유형에 따라 최대 3가지 다른 입력 신호를 지원합니다.- 아날로그
- AES3 또는 S/PDIF
- AES67 (AES67 버전에서만)
올바른 입력 연결을 선택하세요. 예를 들어, 모니터가 아날로그 XLR을 통해 오디오 인터페이스에 연결된 경우 입력 “아날로그”를 선택합니다.
인터페이스의 디지털 출력을 사용하여 KH 모니터에 연결하는 경우, 해당 모니터의 MA1 입력 선택에서 “S/PDIF”를 선택하거나 KH750DSP 서브우퍼에서는 AES3를 선택하세요.
참고: “자동” 옵션도 있으며, 이 선택은 자동으로 아날로그 입력을 선택합니다.
하지만 디지털 연결이 병렬로 패치된 경우 원하는 연결을 명확히 선택해야 합니다.출력 레벨 창 전에 나오는 MA 1의 오디오 인터페이스 설정 페이지에서 시작 출력 채널이 모니터에 연결된 올바른 출력 쌍인지 확인하세요:
일부 인터페이스에는 소프트웨어 믹서가 포함될 수 있습니다 - 예로 RME의 Totalmix, Focusrite Control, Universal Audio Console, MOTU의 Cuemix 등이 있습니다.
이 경우, MA 1에서 선택한 적절한 출력 쌍으로 신호가 라우팅되고 있는지 확인하세요. 출력 레벨 신호 적응 테스트 중 UI에서 미터링이 표시되어야 합니다.
참고: Neumann MT 48 오디오 인터페이스 사용 시, 메뉴 > 설정 > USB IO에서 DAW1이 활성화되어 있는지 확인하세요.
- 마지막으로, 인터페이스에서 출력 또는 모니터 레벨을 천천히 올려가며 출력 신호 레벨 적응 과정을 다시 시도해 보세요.
레벨 차이에 따른 다양한 원인 표시가 있습니다.

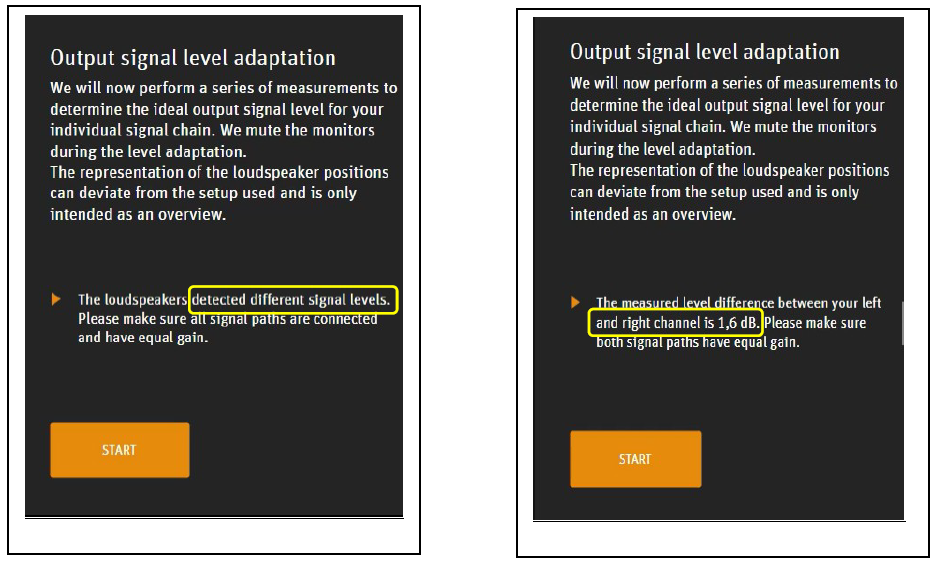

레벨 차이 오류 메시지가 표시되면 다음부터 시작하세요:
레벨 차이가 약 1dB ~ 3dB 범위인 경우, 서브우퍼 입력에 신호가 없다는 신호입니다. 원인은 오디오 인터페이스 출력과 서브우퍼 입력 간 연결이 없거나 불량일 수 있습니다.
참고: 경우에 따라 오디오 인터페이스와 서브우퍼 사이의 모니터 컨트롤러가 문제의 원인일 수 있습니다. 예를 들어, 컨트롤러에 여러 스피커 출력이 있고 신호가 예상 출력으로 라우팅되지 않는 경우입니다.
레벨 차이가 40dB 범위인 경우, 서브우퍼 입력의 한 채널이 없다는 신호입니다. L/R 케이블이 모두 연결되어 있는지 확인하세요.
레벨 차이가 약 4dB ~ 5dB 범위인 경우, 서브우퍼 출력에서 위성 스피커/모니터로의 연결이 올바르지 않다는 신호입니다. 원인은 불량 케이블 또는 XLR 커넥터가 제대로 꽂히지 않은 경우일 수 있습니다.
레벨 차이가 80dB 범위인 경우, 한 쪽 위성 스피커/모니터만 올바르게 연결된 상태입니다. 양쪽 위성 스피커/모니터와 케이블이 올바른지 확인하세요.
참고: 레벨 적응 테스트 중 스피커는 음소거 상태입니다. 이때 스피커 전면의 Neumann LED 로고는 “연한 장미색”입니다. 이 때문에 소리가 들리지 않는 것이 정상입니다.
오디오 인터페이스에 추가 헤드폰 출력이 있는 경우, 테스트 신호(사인파)를 서로 다른 레벨(-10/-20/-30/0dB)로 들을 수 있습니다. 스피커에서는 음소거됩니다.

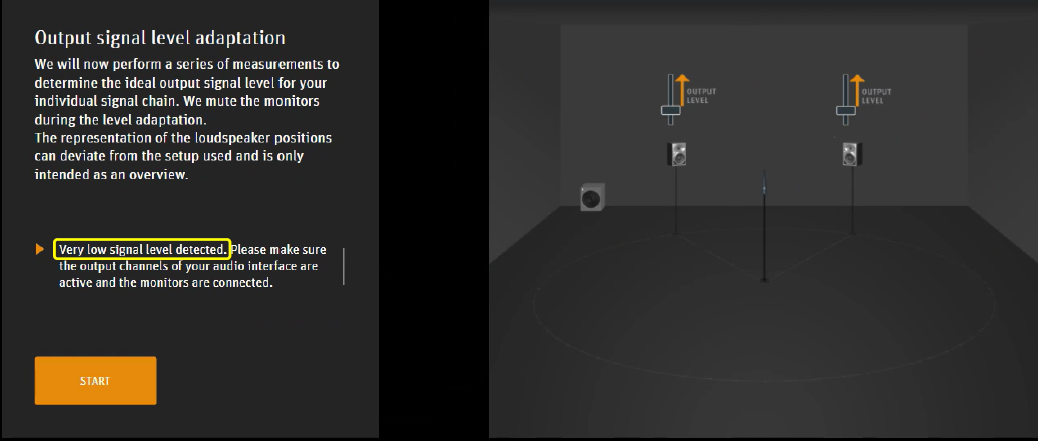

측정 상황에 따라 볼륨이 너무 낮다는 메시지가 표시될 수 있습니다. 이 메시지는 스피커가 올바르게 연결되지 않았거나, 예를 들어 중간 모니터 컨트롤러가 음소거되어 있거나 신호가 잘못 라우팅되었거나 케이블/연결이 불량한 경우에도 발생할 수 있습니다.

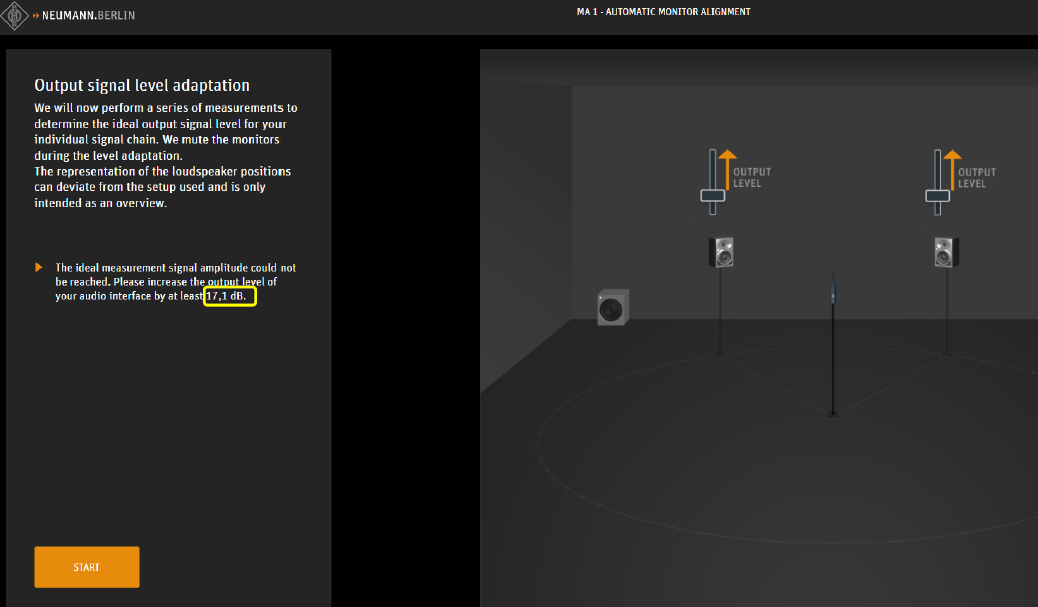

신호가 실제로 너무 낮은 경우, 예를 들어 이 예시(17.1dB)처럼 케이블이 올바르고 레이아웃이 정확하게 설정된 상태에서 메시지가 다음과 같이 표시됩니다. 이 경우 오디오 인터페이스 또는 기존 모니터 컨트롤러의 마스터 버스를 적절히 올려야 합니다.
결론:

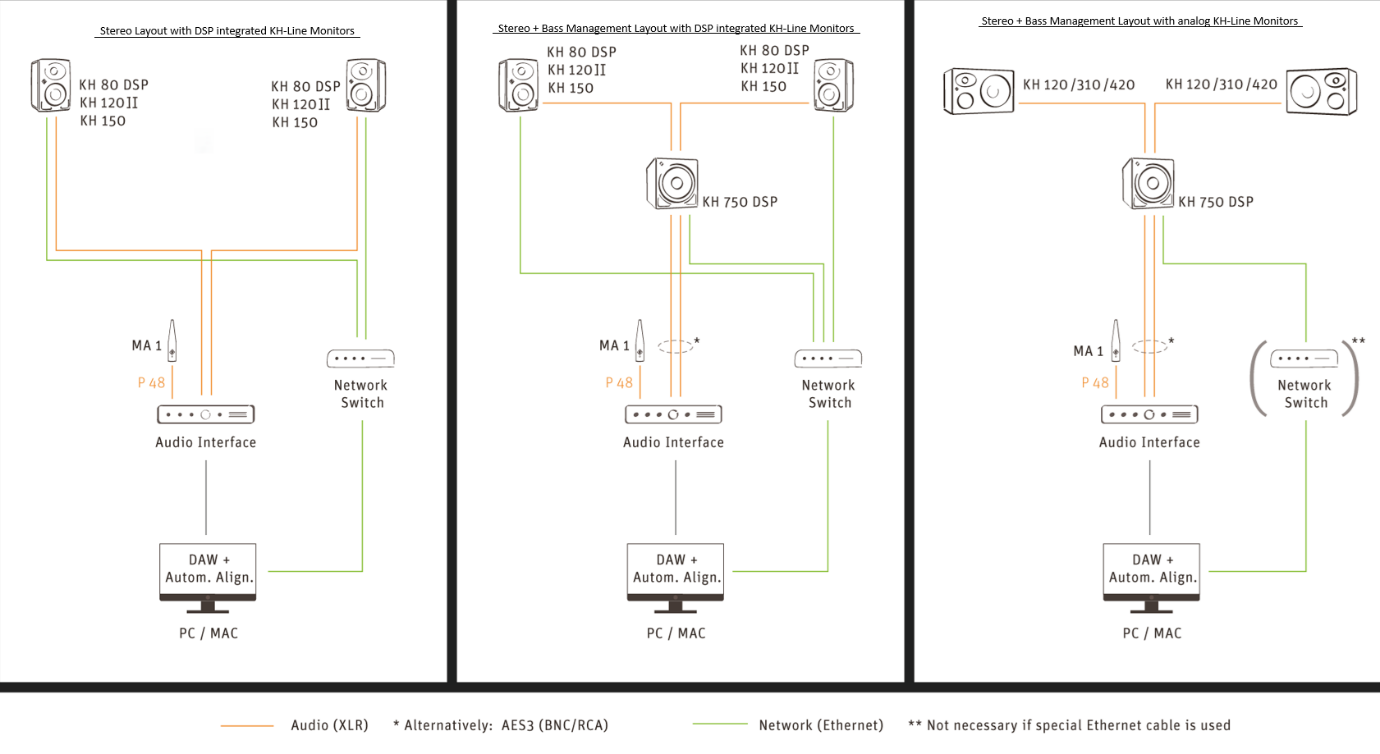

오디오 신호에 대한 올바른 케이블 연결(주황색 표시) 외에도, MA1 작동을 위해 모니터와 네트워크 스위치 간의 네트워크 연결(초록색 표시)이 필요합니다. MA1 소프트웨어가 설치된 컴퓨터도 이 네트워크 스위치에 연결되어 있고 모니터와 동일한 IP 서브넷에 있어야 합니다.
