Ovation OSC 配置

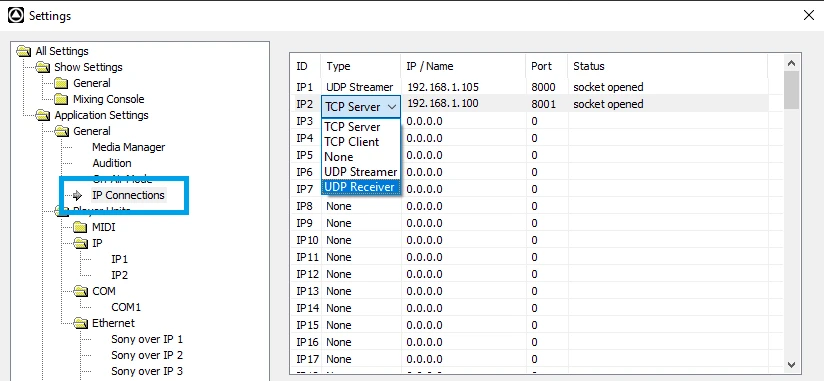

在我们的示例中，Ovation 计算机的 IP 为 192.168.1.100，因此我们将 IP2 配置为 UDP Receiver，地址为 192.168.1.100，端口为 8001
第三方 OSC 设备必须配置为在此 192.168.1.100 IP 和端口 8001 上发送其 OSC 命令。

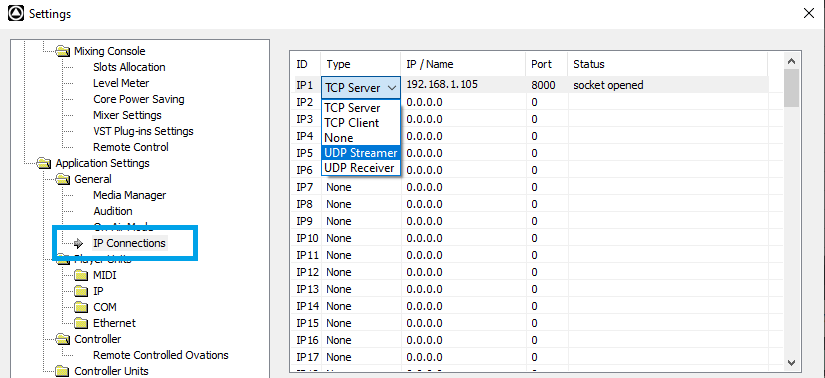

类型：

• 只能使用 UDP Streamer 或 Receiver，因为 OSC 不支持 TCP 连接。

IP 地址：

• 如果 Ovation 和其他 OSC 程序位于同一台计算机上，可以使用 127.0.0.1（本地主机 IP 地址）。

• 建议使用静态 IP 地址，因为 DHCP 服务器可能不会始终为设备分配相同的 IP 地址。

• UDP receiver IP 可以设置为 0.0.0.0。 如果有多个网络适配器，将接收来自所有适配器的 OSC 命令。 另一方面，如果有多个网络适配器，但只希望处理特定适配器上的命令，请输入该适配器的 IP 地址。

端口：

• 最好避免使用最常见的端口号（1024 以下）。 通常，OSC 建议从端口 8000 开始，并根据需求递增。

• 某些 OSC 设备或程序只能使用特定端口，请参阅其文档。

Player Units

用于从 Ovation 发送 OSC 命令。

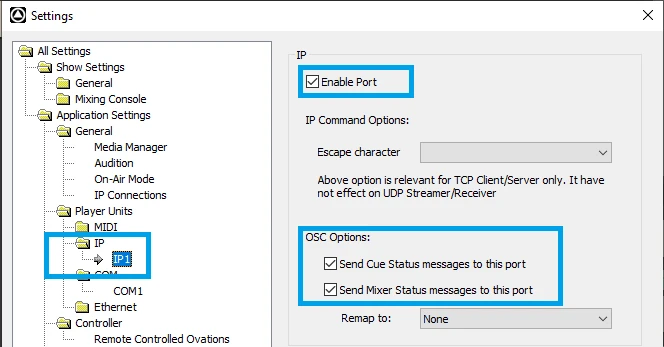

• 在 Ovation 中进入 Settings >Player Units > IP > IP x（设置为上文所述 UDP Streamer 的 IP）

• Enable 该端口

• 启用所需的 OSC 选项
  Send Cue Status 将发送实时 Cue 信息（包括时间）
  Send Mixer Status 将发送实时 Mixer 信息（声像、增益、相位等）
  Remap to：将一组选定的 Mixer Status 消息重新映射到另一个 OSC Dictionary。（仅在启用 Send Mixer Status 时有效 - 当前可用 Flux :: SpatRevolution）
  有关详细信息，请参阅 Ovation OSC Dictionary。
  如果只需要向第三方 OSC 设备/程序发送 OSC 命令，则不需要这些 OSC 选项。

• 点击 OK 关闭设置。


Controller Units

用于在 Ovation 中接收 OSC 命令。

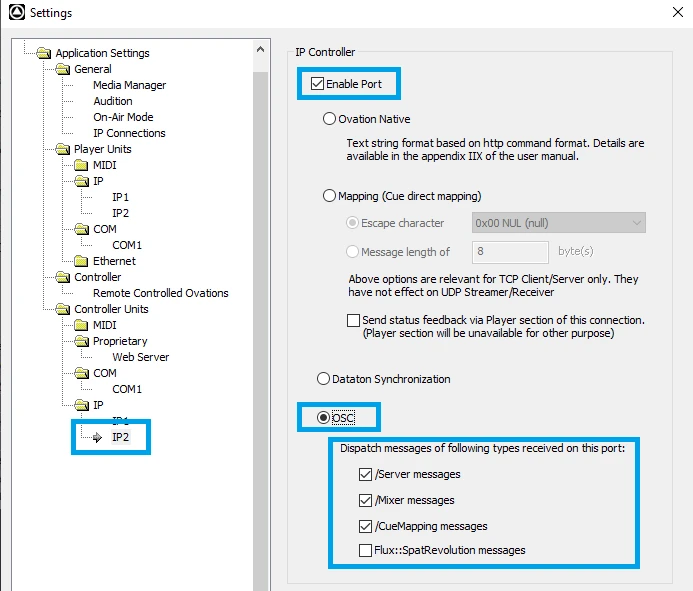

• 在 Ovation 中进入 Settings >Controller Units > IP > IP x （设置为上文所述 UDP Receiver 的 IP）

• Enable 该端口

• 将端口设置为 OSC

• 启用所需的 OSC 选项
  /Server messages 与全局 Ovation 功能相关（Show 状态、Cue 和 Cue 列表等）
  /Mixer messages 显然与 Mixer 控制相关。
  /CueMapping messages 与 Cue 特定控制相关，具体取决于 Cue 的 Remote Control - IP / OSC Command 设置。请参阅下文“控制 Cue 以接收自定义 OSC 命令”。
  有关详细信息，请参阅 Ovation OSC dictionary。
  Flux :: SpatRevolution messages：Flux::Spat Revolution 的 Fader、Solo、Mute 和 Panner 消息会自动重新映射到 Ovation OSC Dictionary 方案。

• 点击 OK 关闭设置。

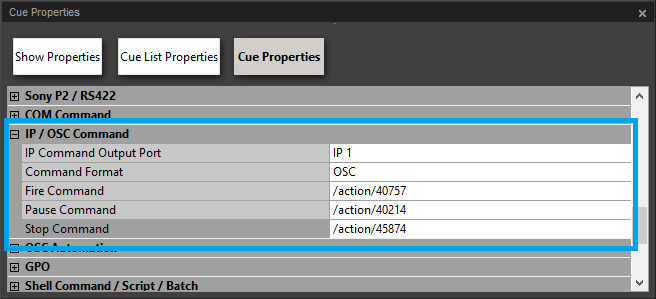

设置 Cue 以发送 OSC 命令

• 选择或创建一个 Cue，然后访问 Cue Properties

• 转到 IP/OSC Command 部分

• 设置已配置为 UDP Streamer 的 IP 端口（示例中为 IP1）

• 将 Command format 设置为 OSC

• 输入 Cue 在触发、暂停和/或停止时要发送的 OSC 命令。
  请参阅第三方 OSC 设备/程序文档，了解其支持的 OSC 命令列表。

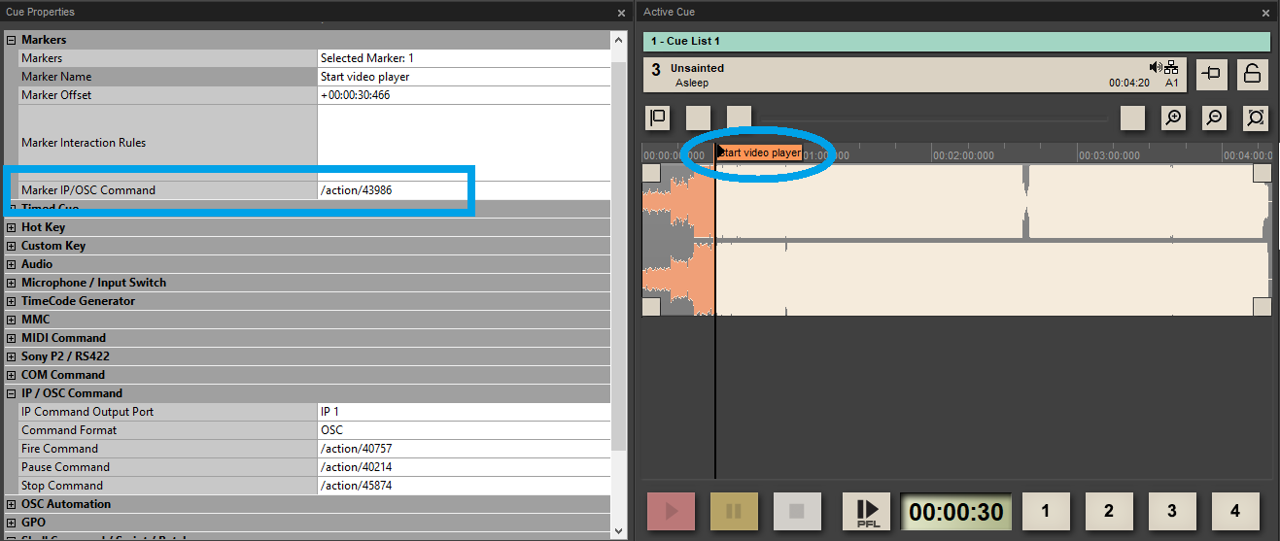

设置 Marker 以发送 OSC 命令

• 在已配置为发送 OSC 命令的 Cue 上（请参阅上文“设置 Cue 以发送 OSC 命令”——必须设置 IP Command Output Port 和 Command Format）

• 在 Cue 上选择或创建一个 Marker

• 转到 Cue Properties - Markers 部分

• 在 Marker IP/OSC Command 字段中输入要发送的 OSC 命令。
  该命令将在父 Cue 的 IP 端口上发送。

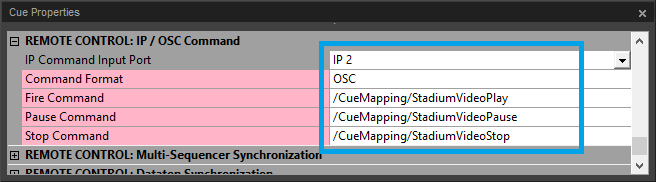

控制 Cue 以接收自定义 OSC 命令

• 选择或创建一个 Cue，然后访问 Cue Properties

• 转到 IP/OSC Commands 部分

• 设置已配置为 UDP Receiver 的 IP 端口（示例中为 IP2）

• 将 Command format 设置为 OSC

• 输入用于触发、暂停和/或停止 Cue 的传入 OSC 命令。
  该命令必须以 /CueMapping/ 开头（或以 /cuemapping/ 开头，因为命令不区分大小写）
  IP 接收端口上的 Dispatch /CueMapping messages 选项 必须启用。请参阅上文的 Controller Units - To receive OSC commands in Ovation。

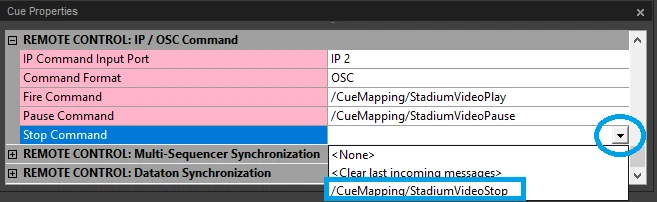

• 如果不知道命令，请从 OSC Controller 设备/程序发送该命令，然后点击 Fire、Pause 或 Stop Command 字段旁边的箭头。
  列表将显示最新的传入消息，只需选择所需的消息（但请记住，命令必须以 /CueMapping/ 开头）。


使用 OSC 控制 Ovation

• 配置第三方 OSC 设备/程序，向上文 Controller Units - To receive OSC commands in Ovation 中设置的 Ovation 接收 IP 和端口发送命令。

• 支持的 Ovation OSC 命令位于  C:\Program Files\Merging Technologies\Ovation\Docs\OSC Dictionary。
  例如，/Server/Cue/Fire 2 4 将触发 Cue 列表 2 中的 Cue 4，/Server/Show/Stop 将停止 Show。

• 支持的 Ovation OSC 命令不区分大小写。
  例如，/Mixer/Strip/Phase 2 -1 或 /mixer/strip/phase 2 -1 都会切换 Mixer strip 2 的相位反转，……

• “f” 值必须使用点号（.）输入才能正确解析，例如：
  /Mixer/Strip/Gain -1 -5. 会将所选 strip 的推子增益设置为 -5.0（/Mixer/Strip/Gain -1 -5 不带点号将无法工作）。

OSC 自动化

• 选择一个 Cue，或选择 Add Cue >Record OSC Automation as New Cue，然后访问 Cue Properties。

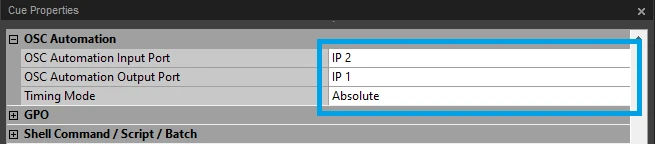

• 转到 OSC Automation 部分

• 选择一个配置为 UDP Receiver 的 OSC Automation Input Port（请参阅上文的 Controller Units - To receive OSC commands in Ovation）
  任何 IP 端口都将从所有设置为 UDP Receiver 的 IP 端口进行录制。

• 选择一个配置为 UDP Streamer 的 OSC Automation Output Port（请参阅上文的 Player Units - To send OSC commands from Ovation）
  此端口将用于发送录制的 OSC 自动化

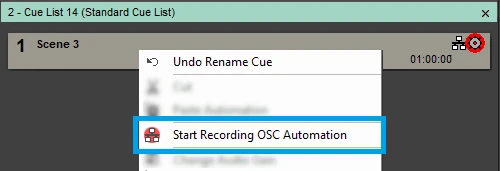

• 右键点击 Cue，然后选择菜单 Start Recording OSC Automation。
  Cue 上将出现带有 OSC Automation 徽标的闪烁红点，表示 Cue 已准备好录制。

• 右键点击 Cue，然后选择菜单 Start Recording OSC Automation。
  Cue 上将出现带有 OSC Automation 徽标的闪烁红点，表示 Cue 已准备好录制。


• 现在触发或试听该 Cue。 在 Cue 播放期间，进入 OSC Automation Input Port 的任何 OSC 消息都将录制到该 Cue 中。
  可以在同一个 Cue 上执行多次 OSC 自动化录制，每次依次进行。只需停止 Cue，然后再次触发或试听即可。
  随时可以使用 Cue > Undo 命令撤销最后一次录制的 OSC Automation。
  完成后，右键点击 Cue，然后选择菜单 Stop Recording OSC Automation。


• 现在触发或试听 Cue 时，所有录制的 OSC 消息都会发送到 OSC Automation Output Port 行中选择的 IP 端口。

• Timing Mode 行提供两个选项：（尚未实现，目前设置为 Absolute）
  Absolute：录制的 OSC Automation 将按照录制时的相同时间进行回放
  Relative to Cue Length：录制的 OSC Automation 将相对于 Cue 长度进行回放。换句话说，可以通过更改 Cue 长度来拉伸或压缩 OSC 自动化的时间。

其他说明

• 有关 OSC 的更多详细信息，请参阅 OpenSoundControl 网站。

• Flux Spat Revolution 文档可在 Flux 网站上找到。
