MassCore：ST2022-7 设置

先决条件

• 已安装并获得授权的 Pyramix v15.0（或更高版本）

• 已安装并获得授权的 MassCore 引擎（RTX64 4.5.1 或更高版本）。

• 计算机中已安装并运行 2 张相同代际的 MassCore NIC 卡；可以是 2 张第一代 NET-MSC-GBEX1（Intel 82574L），或 2 张第二代 NET-MSC-GBEX1（Intel i210）
  不允许使用不同型号的 MassCore NIC 卡。

• 已配置为 ST2022-7 模式并连接到 MassCore NIC 卡的兼容 Merging / Neumann RAVENNA/AES67 设备（例如 Anubis SPS、Hapi MKIII）

操作步骤

1. 确保您的 Merging RAVENNA/AES67 设备运行于 Multi Interface / ST2022-7 Mode（请参阅 Anubis SPS Settings 或 Hapi MkII/MKIII Setup - Network）。

2. 在设备上配置设备 IP 地址（两个网络应位于不同的 IP 范围内）。
   注意：激活 ST2022-7 模式以及对 IP 地址进行任何更改后，都需要重新启动设备。
   有关更多详细信息，请参阅设备用户手册。

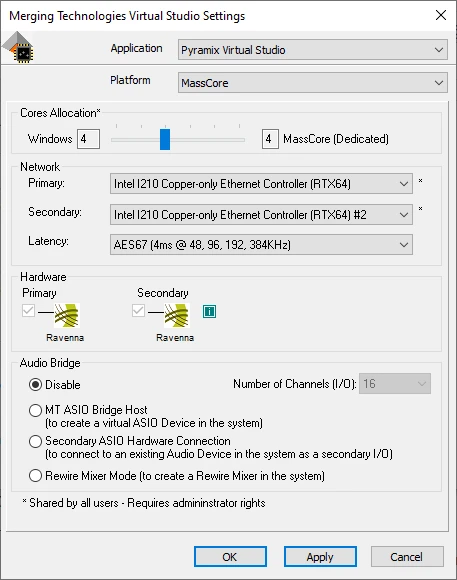

3. 以管理员模式启动 VS3 Control Panel。
   MassCore 主网络适配器应已填写。

4. 添加次要网络适配器，然后按 Apply。

5. 此时将显示第二个 Ravenna 图标。
   如果两条网络电缆均已插入，两个图标都应显示为活动状态。
   如果两个网络均未连接，MassCore 将不会启动。


6. 在计算机上配置 MassCore 主网络适配器和次要网络适配器的 IP 地址（两个网络应位于不同的 IP 范围内）。

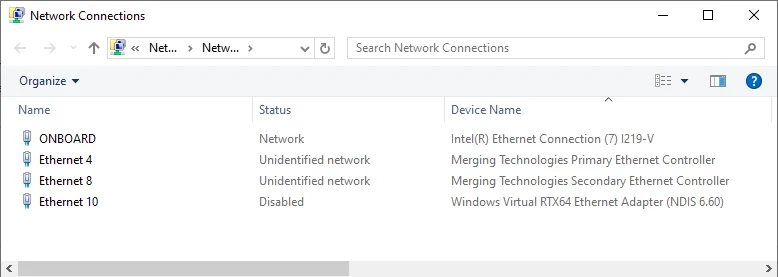

   依次进入 Windows 控制面板 - 网络和共享中心 - 更改适配器设置。
   为 Merging Technologies Primary Ethernet Controller 和 Merging Technologies Secondary Ethernet Controller 设置 IP 地址。


7. 按 OK 关闭 VS3 Control Panel。

8. 启动 Pyramix / Ovation MassCore

9. 现在，您可以在 ST2022-7 模式下运行 MassCore 和设备。

要轻松识别 MassCore NIC 卡，您可以插拔其网络电缆。
插入或拔出电缆几秒钟后，连接状态将反映在 VS3 Control Panel 中。
