¿Qué es PanNoir
PanNoir V1 fue un plugin VST desarrollado por Merging Technologies que permite alinear cualquier fuente mono con otra fuente estéreo.
En el contexto de una grabación clásica, donde se tiene un par estéreo principal y micrófonos puntuales para capturar los detalles de solistas, instrumentos más dinámicos o micrófonos de ambiente, PanNoir permite alinear perfectamente cada micrófono puntual en fase y amplitud con el par principal. Esto también lleva efectivamente los micrófonos puntuales a los canales izquierdo y derecho de la mezcla con la diferencia de tiempo correcta. Los panoramizadores tradicionales de DAW simplemente usan niveles sin ninguna diferencia de tiempo.
En la práctica, esta herramienta revela detalles sobresalientes, una imagen estéreo más precisa y convincente, corrección del filtrado en peine típico entre el arreglo principal y los micrófonos puntuales, resultando en un sonido más abierto.
¿Qué es PanNoir 2.0?
La gran mejora con PanNoir 2.0 es que ahora está integrado con Pyramix 16, lo que le permite ser mucho más flexible que su predecesor VST, mejorando la integración tanto algorítmicamente, en el procesamiento, como en la integración de la interfaz de usuario.
Ahora también puede alinear micrófonos puntuales estéreo.

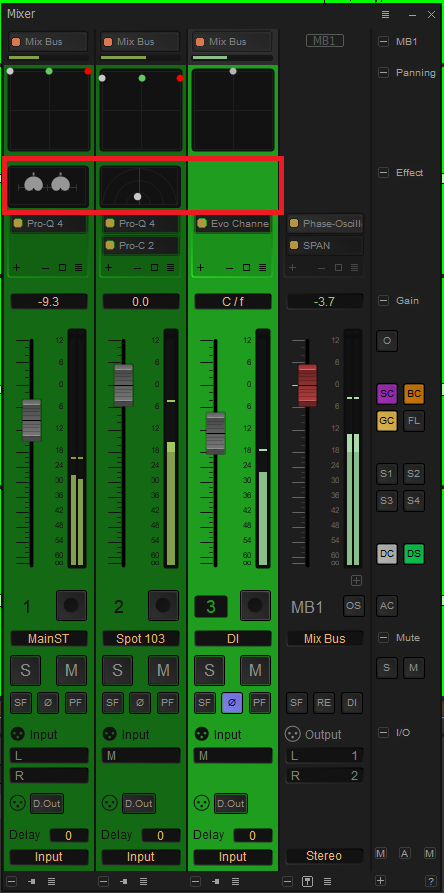

Esto significa que PanNoir ahora es parte del mezclador cuando está activado, y está representado por una nueva línea en la interfaz entre el panoramizador tradicional y las ranuras de efectos:
¿Cómo uso PanNoir 2.0?
Activar PanNoir 2.0

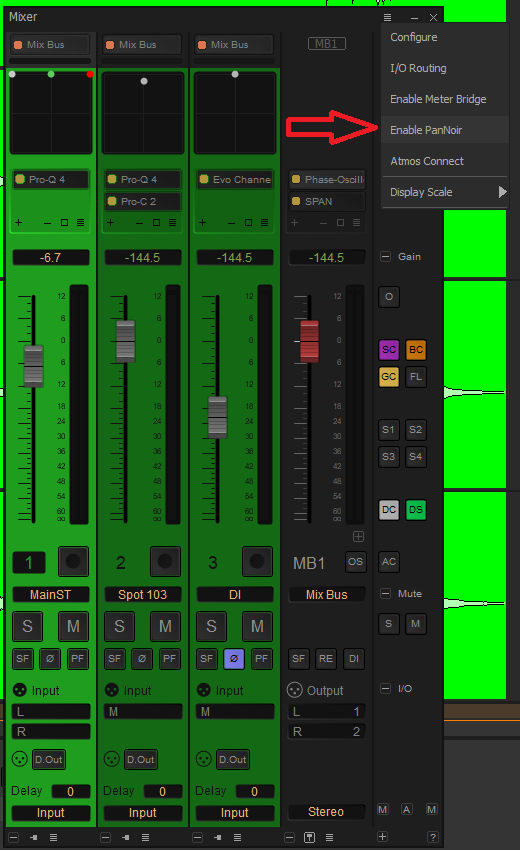

Primero, se debe activar PanNoir en el mezclador del proyecto deseado:

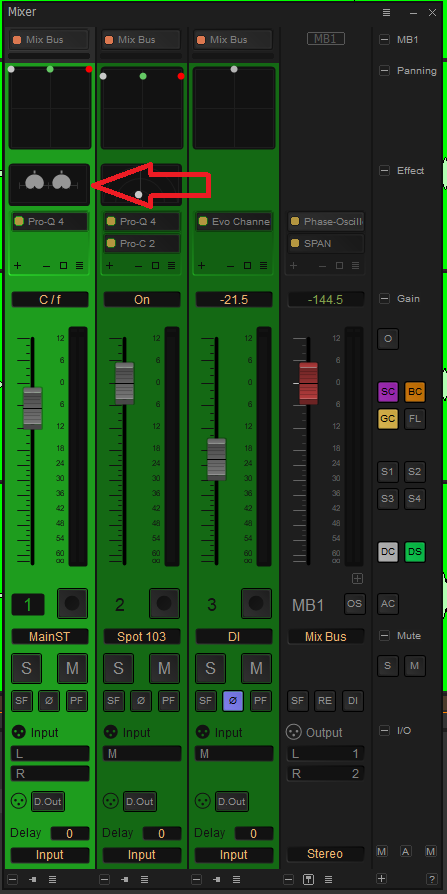

Una vez hecho esto, la nueva sección de PanNoir mostrada en la introducción aparecerá en el mezclador.
Configurar el par estéreo principal
Luego, es importante configurar correctamente el par estéreo principal, para que los retardos y amplitudes se calculen adecuadamente para los micrófonos puntuales de ese proyecto.

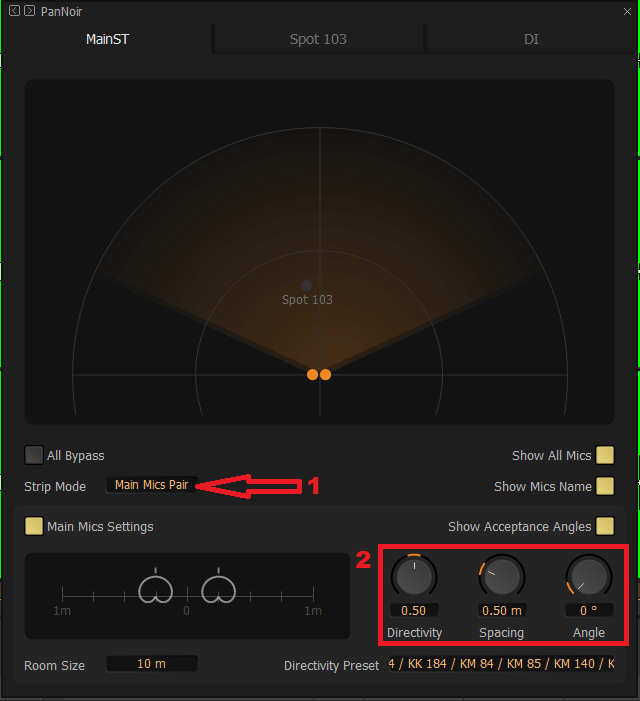

Para ello, abra la interfaz de PanNoir en la tira estéreo del arreglo principal:
Desde aquí, podrá tanto establecer la tira como el par estéreo principal (1), como configurar la distancia, ángulo y directividad apropiados.
Note que la región “Directivity Preset” en la parte inferior derecha de la interfaz le permite ajustar la directividad según las especificaciones exactas de los micrófonos Neumann, cortesía de que Merging forma parte de Neumann.
También puede usar el “Room Size” en la parte inferior izquierda para ajustar la escala de vista a la grabación real, o usarlo para acercar y tener un detalle más fino al trabajar con micrófonos puntuales de manera más creativa.
Configurar los micrófonos puntuales

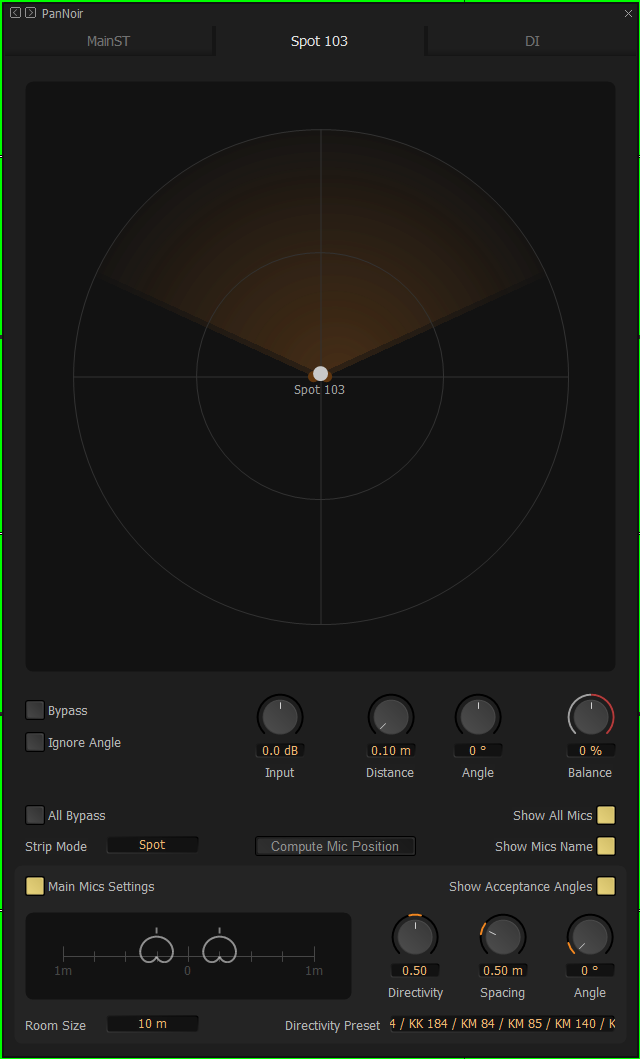

En cuanto a la colocación del micrófono puntual, el usuario puede especificar la distancia entre el micrófono puntual y su desviación angular desde el centro:
Aunque estos ajustes pueden ingresarse manualmente, puede ser difícil determinar las posiciones originales solo escuchando o mirando las formas de onda, especialmente si las posiciones de los micrófonos no fueron medidas durante la configuración de la grabación.
Por ello, Merging ha desarrollado un algoritmo capaz de calcular automáticamente las distancias desde los micrófonos puntuales hasta los del arreglo principal, usando el audio presente en la línea de tiempo, lo cual se explica a continuación.

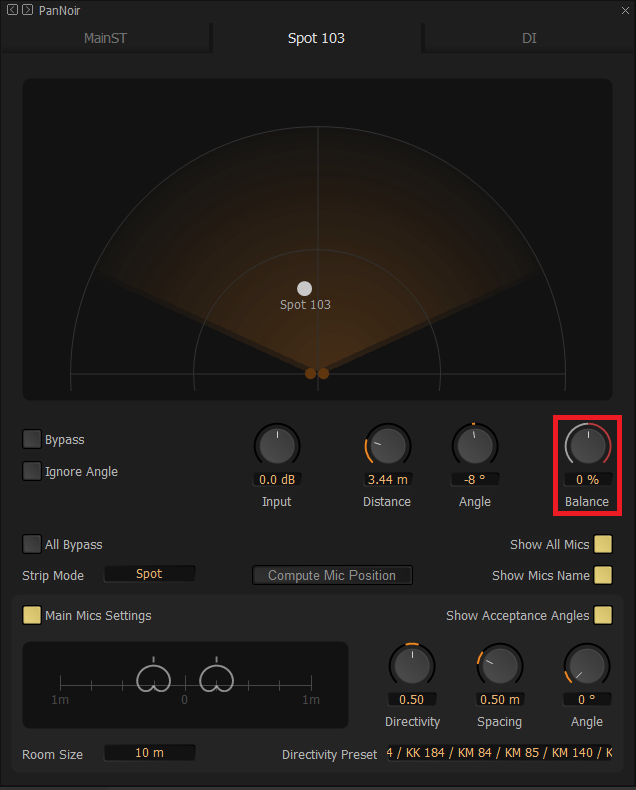

Una función adicional de PanNoir es su perilla “Balance”, que permite un paneo tradicional de nivel.
Esto es muy útil, ya que los retardos y amplitudes calculados a partir de la distancia y ángulo al par principal de micrófonos no se verán afectados, dejando la señal perfectamente alineada en fase, mientras que permite al usuario exagerar o centrar la colocación de un micrófono puntual específico después de la alineación.
Calcular las posiciones de los micrófonos
El cálculo de las posiciones de los micrófonos se realiza por cada micrófono puntual, y debe hacerse una vez por cada micrófono puntual.
Generalmente, durante la fase de configuración, se debe emitir una señal de prueba cerca de la cápsula de cada micrófono puntual, hacia el par estéreo principal, y se debe evitar la saturación o recorte.
Las señales de prueba que duran alrededor de 1 segundo y son armónicamente ricas son las más efectivas (barrido, acorde de guitarra, etc.).
Cuando desee calcular la posición de un micrófono puntual, debe proceder así:
Si está trabajando a una frecuencia de muestreo superior a 48kHz, configure su proyecto a 44.1kHz o 48kHz y active el SRC en tiempo real.

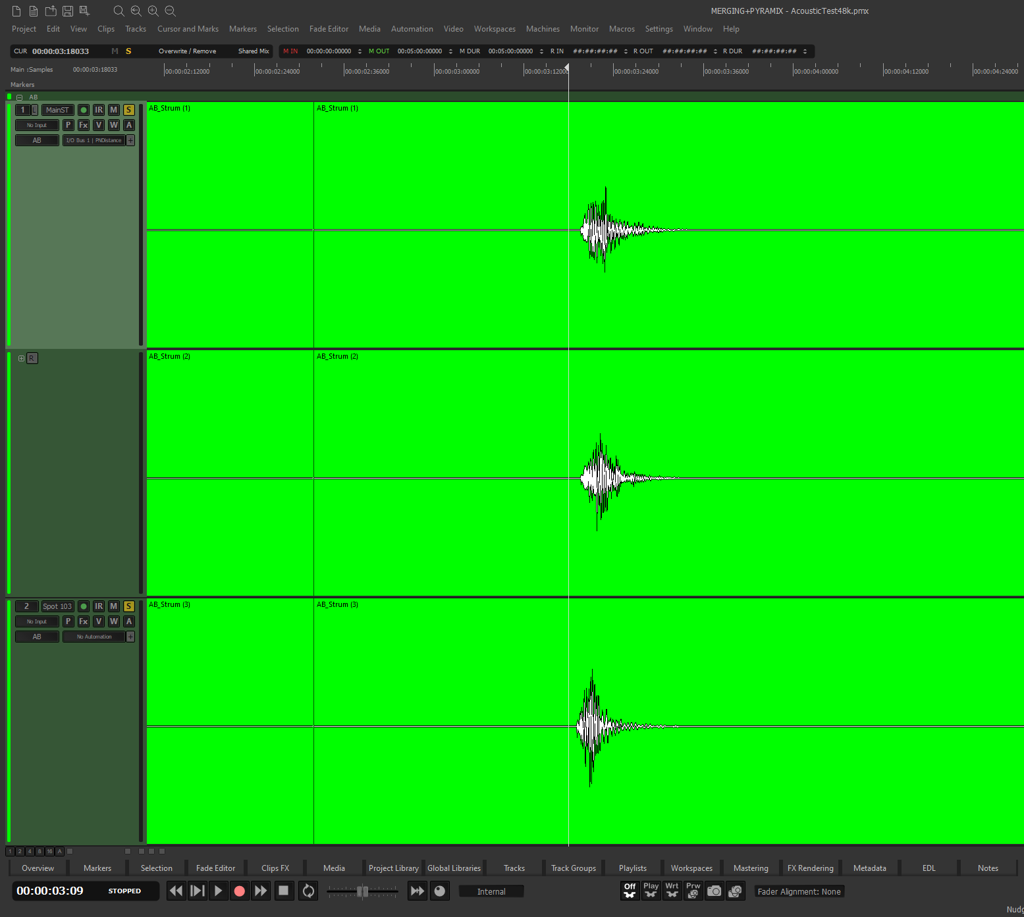

De lo contrario, el tiempo de cálculo será incontrolable (>5 minutos a 96kHz, >2 horas a 192kHz).Coloque el cursor antes de la señal de prueba, en el punto que desea calcular.
Abra PanNoir en la tira que desea calcular la posición y haga clic en “Compute Mic Position” (Calcular posición del micrófono).
Presione “OK” y deje que el algoritmo encuentre las distancias correctas por sí mismo.

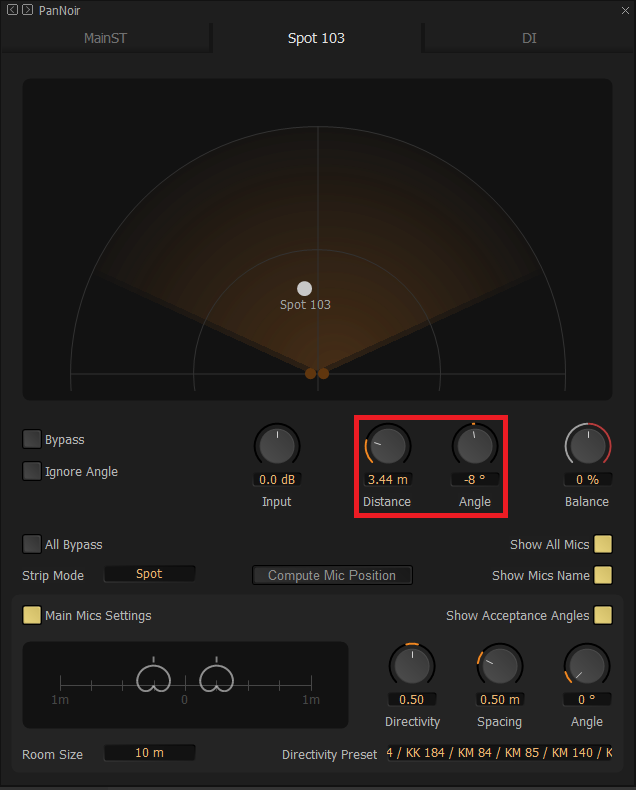

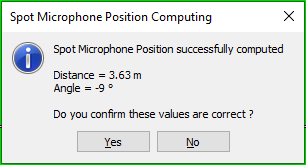

Revise las distancias calculadas y aplíquelas o no a ese micrófono puntual:
Aislar fuentes
Muchas veces, puede que desee aislar una fuente de este cálculo de retardo, ya sea porque fue grabada como una sobregrabación, o porque estaba en otra sala, y la señal de la fuente no contribuye al par principal, etc.

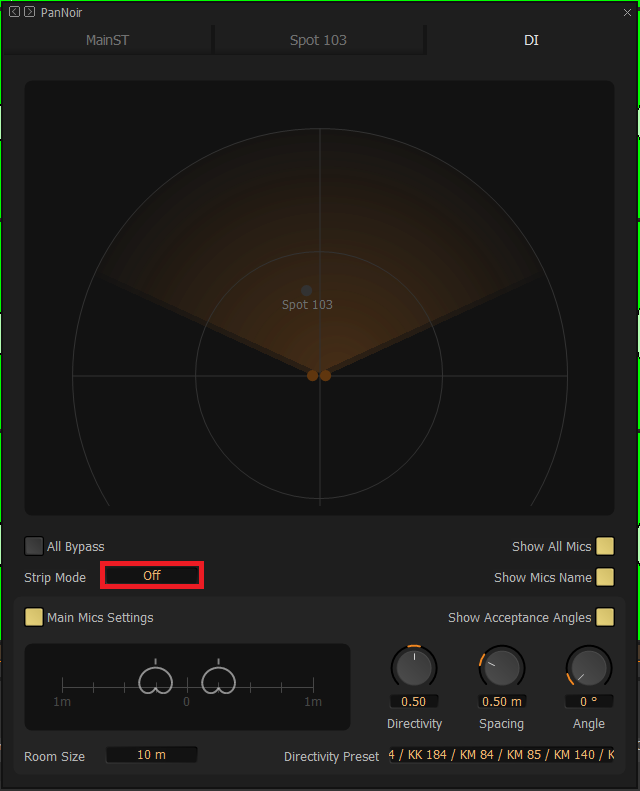

Para hacer esto, simplemente seleccione “Off” en el campo de modo de la tira:
