Ovation OSC 구성

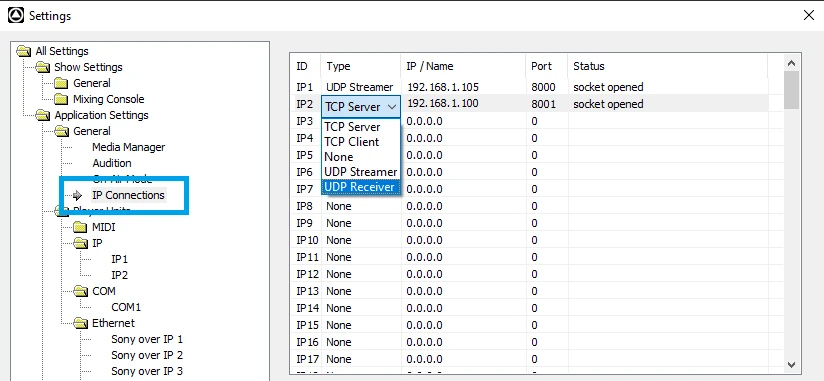

이 예에서 Ovation 컴퓨터의 IP는 192.168.1.100이므로 IP2를 192.168.1.100, 포트 8001의 UDP Receiver로 구성했습니다.
서드 파티 OSC 장치는 OSC 명령을 이 192.168.1.100 IP와 포트 8001로 전송하도록 구성해야 합니다.

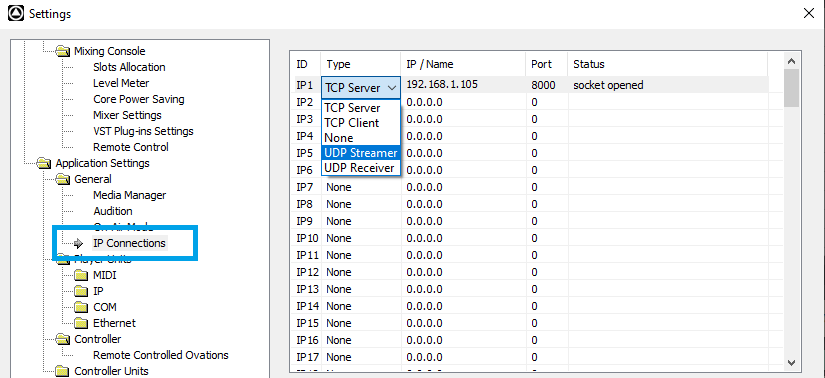

Type:

• OSC는 TCP 연결을 지원하지 않으므로 UDP Streamer 또는 Receiver만 사용하십시오.

IP Address:

• Ovation과 다른 OSC 프로그램이 동일한 컴퓨터에 있는 경우 127.0.0.1(로컬 호스트 IP 주소)을 사용할 수 있습니다.

• DHCP 서버가 장치에 항상 동일한 IP 주소를 할당하지 않을 수 있으므로 고정 IP 주소를 사용하는 것이 좋습니다.

• UDP receiver IP를 0.0.0.0으로 설정할 수 있습니다. 여러 네트워크 어댑터가 있는 경우 모든 어댑터에서 OSC 명령을 수신합니다. 반대로 여러 네트워크 어댑터가 있지만 특정 어댑터의 명령만 처리하려면 해당 어댑터의 IP 주소를 입력합니다.

Port:

• 가장 일반적인 포트 번호(1024 미만)는 사용하지 않는 것이 좋습니다. 일반적으로 OSC 권장 사항은 포트 8000에서 시작하고 요구 사항에 따라 증가시키는 것입니다.

• 일부 OSC 장치 또는 프로그램은 특정 포트만 사용할 수 있으므로 해당 설명서를 참조하십시오.

Player Units

Ovation에서 OSC 명령을 전송하려면 다음을 수행합니다.

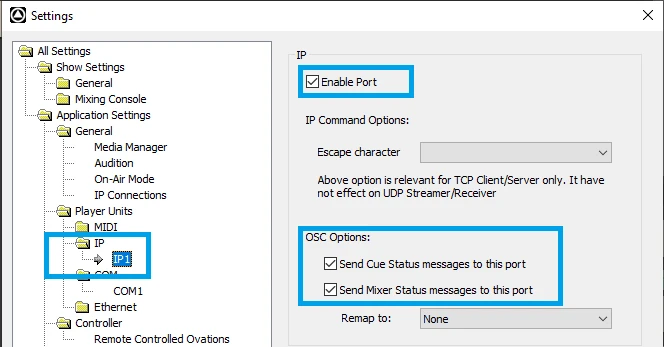

• Ovation에서 Settings >Player Units > IP > IP x로 이동합니다(위에서 UDP Streamer로 설정한 IP).

• 포트를 Enable로 설정합니다.

• 필요한 OSC 옵션을 활성화합니다.
  Send Cue Status는 실시간 Cue 정보(시간 포함)를 전송합니다.
  Send Mixer Status는 실시간 Mixer 정보(팬, 게인, 위상 등)를 전송합니다.
  Remap to: Mixer Status 메시지 중 일부를 다른 OSC Dictionary로 다시 매핑합니다. (Send Mixer Status가 활성화된 경우에만 작동하며 현재는 Flux :: SpatRevolution을 사용할 수 있습니다.)
  자세한 내용은 Ovation OSC Dictionary를 참조하십시오.
  서드 파티 OSC 장치/프로그램으로 OSC 명령만 전송하려는 경우 이러한 OSC 옵션은 필요하지 않습니다.

• OK를 클릭하여 설정을 닫습니다.

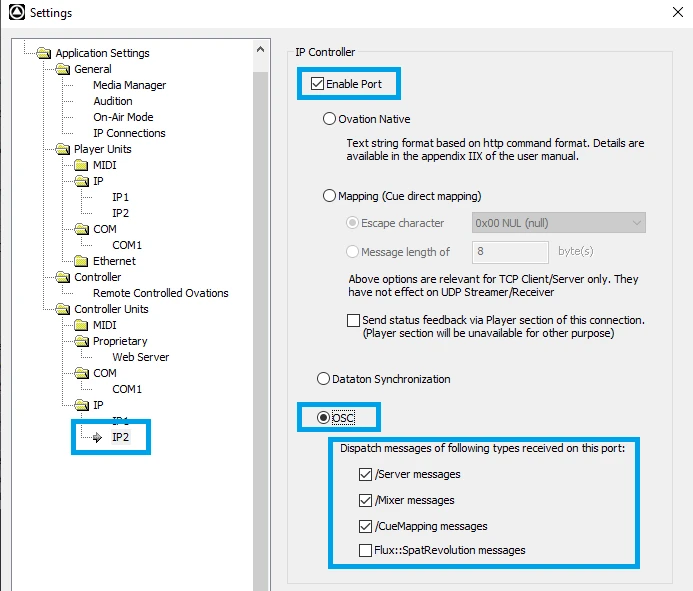

Controller Units

Ovation에서 OSC 명령을 수신하려면 다음을 수행합니다.

• Ovation에서 Settings >Controller Units > IP > IP x 로 이동합니다(위에서 UDP Receiver로 설정한 IP).

• 포트를 Enable로 설정합니다.

• 포트를 OSC로 설정합니다.

• 필요한 OSC 옵션을 활성화합니다.
  /Server messages는 Ovation의 전역 기능(Show 상태, Cue 및 Cue 목록 등)과 관련됩니다.
  /Mixer messages는 Mixer 제어와 관련됩니다.
  /CueMapping messages는 Cue의 Remote Control - IP / OSC Command에서 설정하는 Cue별 제어와 관련됩니다. 아래의 사용자 지정 OSC 명령을 수신하도록 Cue 제어를 참조하십시오.
  자세한 내용은 Ovation OSC dictionary를 참조하십시오.
  Flux :: SpatRevolution messages: Flux::Spat Revolution의 Fader, Solo, Mute 및 Panner 메시지는 Ovation OSC Dictionary 체계에 자동으로 다시 매핑됩니다.

• OK를 클릭하여 설정을 닫습니다.

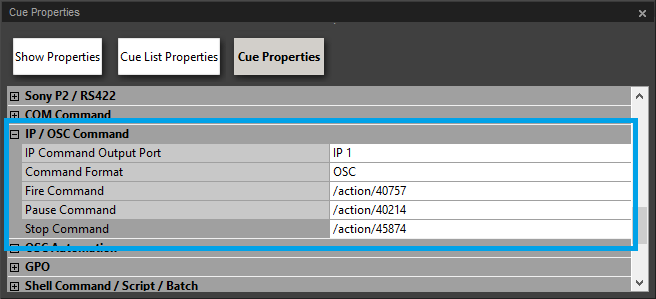

OSC 명령을 전송하도록 Cue 설정

• Cue를 선택하거나 생성하고 Cue Properties에 액세스합니다.

• IP/OSC Command 섹션으로 이동합니다.

• UDP Streamer로 구성한 IP 포트를 설정합니다(이 예에서는 IP1).

• Command format을 OSC로 설정합니다.

• Cue를 실행, 일시 중지 및/또는 중지할 때 전송할 OSC Command를 입력합니다.
  지원되는 OSC 명령 목록은 서드 파티 OSC 장치/프로그램 설명서를 참조하십시오.

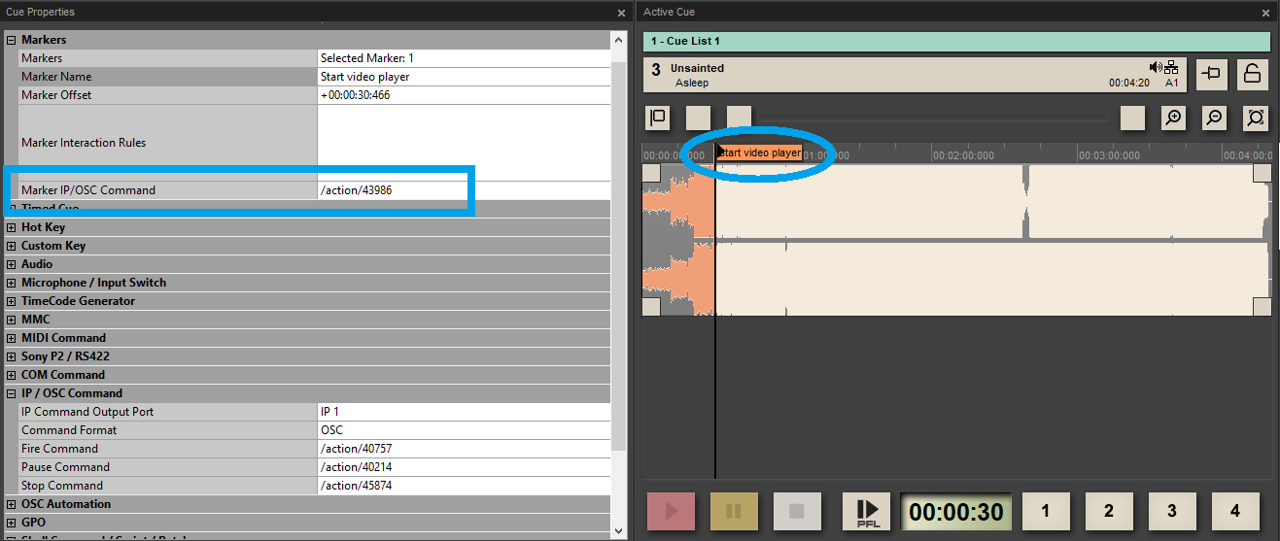

OSC 명령을 전송하도록 Marker 설정

• OSC Command를 전송하도록 구성된 Cue에서(위의 OSC Commands를 전송하도록 Cue 설정 참조 - IP Command Output Port 및 Command Format을 설정해야 함)

• Cue에서 Marker를 선택하거나 생성합니다.

• Cue Properties - Markers 섹션으로 이동합니다.

• Marker IP/OSC Command 필드에 전송할 OSC Command를 입력합니다.
  명령은 상위 Cue IP Port로 전송됩니다.

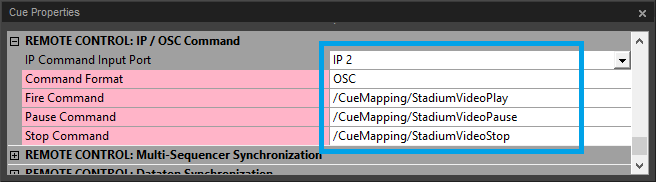

사용자 지정 OSC 명령을 수신하도록 Cue 제어

• Cue를 선택하거나 생성하고 Cue Properties에 액세스합니다.

• IP/OSC Commands 섹션으로 이동합니다.

• UDP Receiver로 구성한 IP 포트를 설정합니다(이 예에서는 IP2).

• Command format을 OSC로 설정합니다.

• Cue를 실행, 일시 중지 및/또는 중지할 때 수신할 OSC Command를 입력합니다.
  명령은 반드시 /CueMapping/ 으로 시작해야 합니다.(명령은 대/소문자를 구분하지 않으므로 /cuemapping/도 가능)
  Dispatch /CueMapping messages 옵션은 IP 수신 포트에서 반드시 활성화해야 합니다. 위의 Controller Units - Ovation에서 OSC 명령 수신을 참조하십시오.

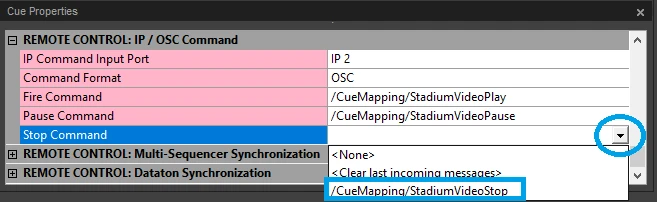

• 명령을 모르는 경우 OSC Controller 장치/프로그램에서 해당 명령을 전송한 후 Fire, Pause 또는 Stop Command 필드 옆의 화살표를 클릭합니다.
  목록에 최근 수신 메시지가 표시되므로 필요한 항목을 선택하면 됩니다(단, 명령은 /CueMapping/으로 시작해야 합니다).


OSC로 Ovation 제어

• 서드 파티 OSC 장치/프로그램이 위의 Controller Units - Ovation에서 OSC 명령 수신에서 설정한 Ovation 수신 IP와 포트로 명령을 전송하도록 구성합니다.

• 지원되는 Ovation OSC 명령은  C:\Program Files\Merging Technologies\Ovation\Docs\OSC Dictionary에서 확인할 수 있습니다.
  예를 들어 /Server/Cue/Fire 2 4는 Cue 목록 2의 Cue 4를 실행하고, /Server/Show/Stop은 Show를 중지합니다.

• 지원되는 Ovation OSC 명령은 대/소문자를 구분하지 않습니다.
  예를 들어 /Mixer/Strip/Phase 2 -1 또는 /mixer/strip/phase 2 -1은 Mixer strip 2의 위상 반전을 전환합니다. ...

• "f" 값은 올바르게 구문 분석되도록 마침표(.)를 사용하여 입력해야 합니다(예:
  /Mixer/Strip/Gain -1 -5.은 선택한 strip의 페이더 게인을 -5.0으로 설정합니다(/Mixer/Strip/Gain -1 -5처럼 마침표가 없으면 작동하지 않음).

OSC 자동화

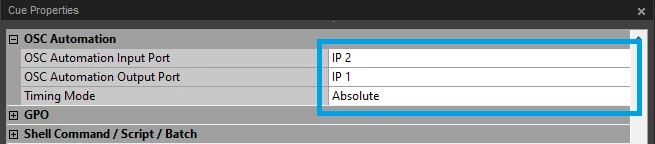

• Cue를 선택하거나 Add Cue >Record OSC Automation as New Cue를 선택하고 Cue Properties에 액세스합니다.


•  OSC Automation 섹션으로 이동합니다.

• UDP Receiver로 구성된 OSC Automation Input Port를 선택합니다(위의 Controller Units - Ovation에서 OSC 명령 수신 참조).
  모든 IP Port는 UDP Receiver로 설정된 모든 IP 포트에서 기록합니다.

• UDP Streamer로 구성된 OSC Automation Output Port를 선택합니다(위의 Player Units - Ovation에서 OSC 명령 전송 참조).
  이 포트는 기록된 OSC Automation을 전송하는 데 사용됩니다.

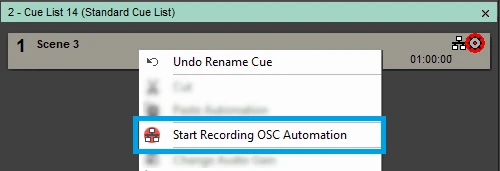

• Cue를 마우스 오른쪽 버튼으로 클릭하고 Start Recording OSC Automation 메뉴를 선택합니다.
  OSC Automation 로고와 함께 깜박이는 빨간 점이 Cue에 나타나면 Cue가 기록할 준비가 된 것입니다.

• Cue를 마우스 오른쪽 버튼으로 클릭하고 Start Recording OSC Automation 메뉴를 선택합니다.
  OSC Automation 로고와 함께 깜박이는 빨간 점이 Cue에 나타나면 Cue가 기록할 준비가 된 것입니다.


• 이제 해당 Cue를 Fire하거나 Audition합니다.  Cue가 재생되는 동안 OSC Automation Input Port로 들어오는 모든 OSC 메시지가 해당 Cue에 기록됩니다.
  동일한 Cue에서 OSC 자동화를 여러 번 기록할 수 있으며, 한 번씩 차례로 수행하면 됩니다. Cue를 중지한 다음 다시 Fire 또는 Audition하십시오.
  마지막으로 기록된 OSC Automation 패스는 언제든지 Cue > Undo 명령으로 실행 취소할 수 있습니다.
  완료되면 Cue를 마우스 오른쪽 버튼으로 클릭하고 Stop Recording OSC Automation 메뉴를 선택합니다.


• 이제 Cue를 Fire하거나 Audition하면 기록된 모든 OSC 메시지가 OSC Automation Output Port 행에서 선택한 IP 포트로 전송됩니다.

• Timing Mode 행에는 두 가지 옵션이 있습니다(아직 구현되지 않았으며 현재 Absolute로 설정됨).
  Absolute: 기록된 OSC Automation을 기록 당시와 동일한 타이밍으로 재생합니다.
  Relative to Cue Length: 기록된 OSC Automation을 Cue Length에 상대적으로 재생합니다. 즉, Cue 길이를 변경하여 OSC 자동화의 시간을 늘리거나 줄일 수 있습니다.

추가 참고 사항

• OSC에 대한 자세한 내용은 OpenSoundControl 웹사이트를 참조하십시오.

• Flux Spat Revolution 설명서는 Flux 웹사이트에서 확인할 수 있습니다.
