사전 요구 사항
Pyramix v15.0 이상이 설치되고 인증되어 있어야 합니다.
MassCore 엔진(RTX64 4.5.1 이상)이 설치되고 인증되어 있어야 합니다.
동일한 세대의 MassCore NIC 카드 2개가 컴퓨터에 설치되어 실행 중이어야 합니다. 1세대 NET-MSC-GBEX1(Intel 82574L) 2개 또는 2세대 NET-MSC-GBEX1(Intel i210) 2개 중 하나여야 합니다.
서로 다른 MassCore NIC 카드 모델을 함께 사용할 수 없습니다.ST2022-7 모드로 구성되고 MassCore NIC에 연결된 호환 Merging / Neumann RAVENNA/AES67 장치(예: Anubis SPS, Hapi MKIII)
절차
Merging RAVENNA/AES67 장치가 Multi Interface / ST2022-7 Mode로 실행되고 있는지 확인합니다(Anubis SPS Settings 또는 Hapi MkII/MKIII Setup - Network 참조).
장치에서 장치 IP 주소를 구성합니다(두 네트워크는 서로 다른 IP 범위에 있어야 합니다).
참고: ST2022-7 모드를 활성화하려면 장치를 재부팅해야 하며, IP 주소를 변경한 후에도 재부팅해야 합니다.

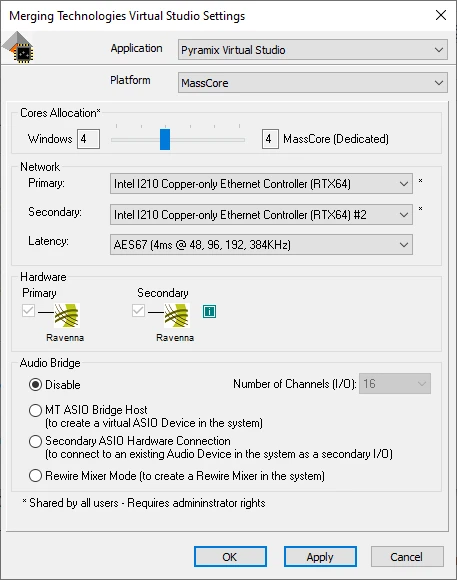

자세한 내용은 장치 사용자 설명서를 참조하십시오.관리자 모드에서 VS3 Control Panel을 시작합니다.
MassCore Primary Network 어댑터는 이미 입력되어 있어야 합니다.Secondary Network 어댑터를 추가하고 Apply를 누릅니다.
두 번째 Ravenna 아이콘이 표시됩니다.
두 네트워크 케이블이 모두 연결되어 있으면 두 아이콘 모두 활성 상태로 표시됩니다.
두 네트워크가 모두 연결되지 않으면 MassCore가 시작되지 않습니다.컴퓨터에서 MassCore Primary 및 Secondary Network Adapters의 IP 주소를 구성합니다(두 네트워크는 서로 다른 IP 범위에 있어야 합니다).

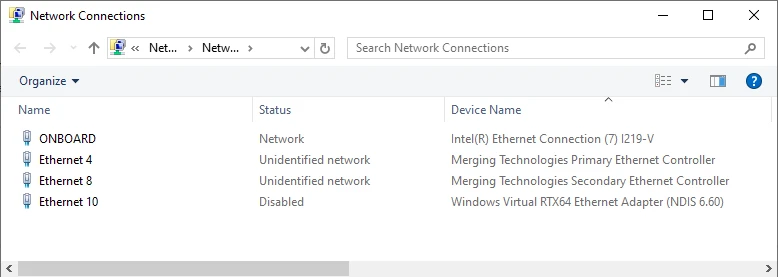

Windows 제어판 - 네트워크 및 공유 센터 - 어댑터 설정 변경으로 이동합니다.
Merging Technologies Primary Ethernet Controller 및 Merging Technologies Secondary Ethernet Controller에 IP 주소를 설정합니다.OK를 눌러 VS3 Control Panel을 닫습니다.
Pyramix / Ovation MassCore를 시작합니다.
이제 MassCore와 장치를 ST2022-7 모드로 실행할 수 있습니다.
MassCore NIC 카드를 쉽게 식별하려면 해당 카드의 네트워크 케이블을 연결하거나 분리하면 됩니다.
케이블을 연결하거나 분리한 후 몇 초가 지나면 연결 상태가 VS3 Control Panel에 반영됩니다.
