Pyramix - Ovation 네트워크 모니터링

업데이트 시간

네트워크 모니터링 기능은 오디오 연결을 수동으로 생성하거나 믹서에서 출력을 라우팅할 필요 없이, 믹서 기반으로 버스를 자동 연결하여 Monitor Mission을 실행 중인 Merging Anubis 또는 Neumann MT 48로 전송합니다.




사전 요구 사항

  • Pyramix 15.0.8 Hotfix 2 / Ovation 11.0.8(이상)
    Merging Audio Device 드라이버 v2.6(이상)을 사용하는 MassCore 모드 또는 Native 모드에서 실행

  • Merging Anubis - RAVENNA/AES67 모드에서 펌웨어 1.9(이상)의 Monitor Mission 실행
    Neumann MT 48 - RAVENNA/AES67 모드에서 펌웨어 1.9(이상)의 Monitor Mission 실행



절차

  1. Pyramix 또는 Ovation에서 장치로 연결된 기존 출력 연결을 모두 제거합니다(예: ANEMAN 사용).

  2. Merging Anubis 또는 Neumann MT 48의 Settings에 액세스합니다.

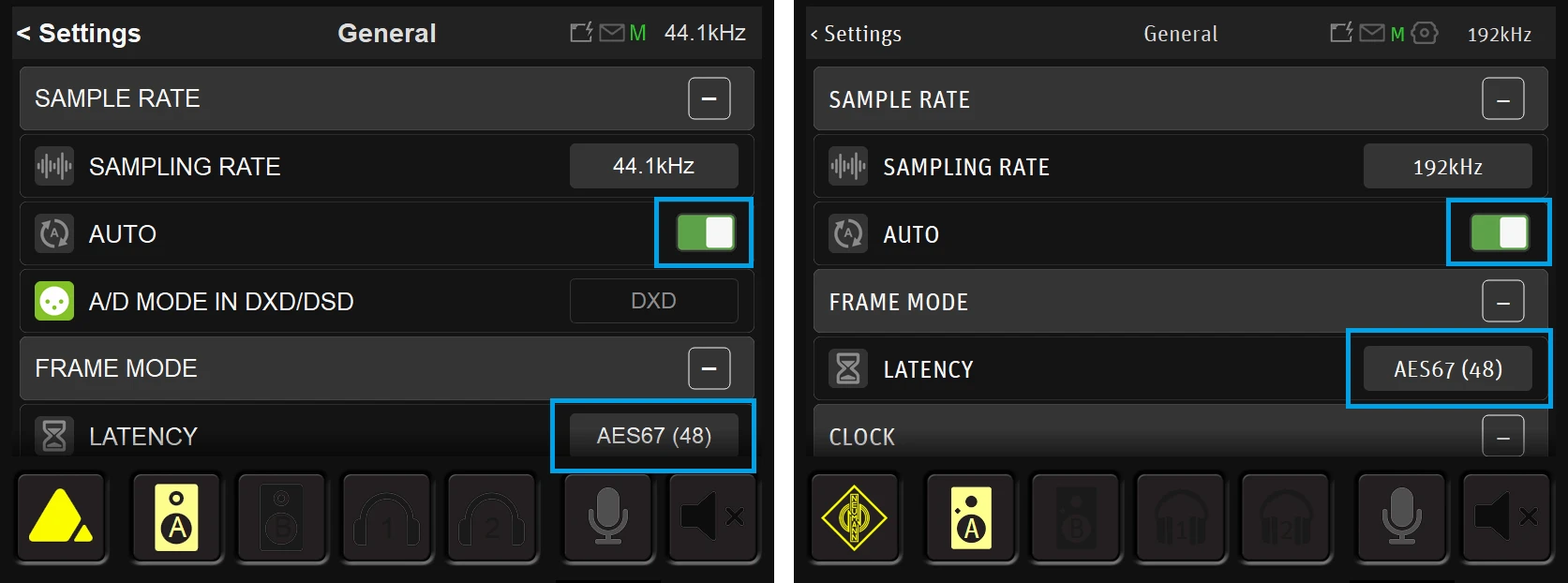

    General 페이지에서 Auto 샘플 레이트 옵션을 활성화합니다.
    Native - MAD 사용자: Latency 설정이 MAD Panel의 설정과 동일한지 확인합니다.

  3. Settings 기본 페이지로 돌아가 Monitoring > Sources 페이지에 액세스합니다.

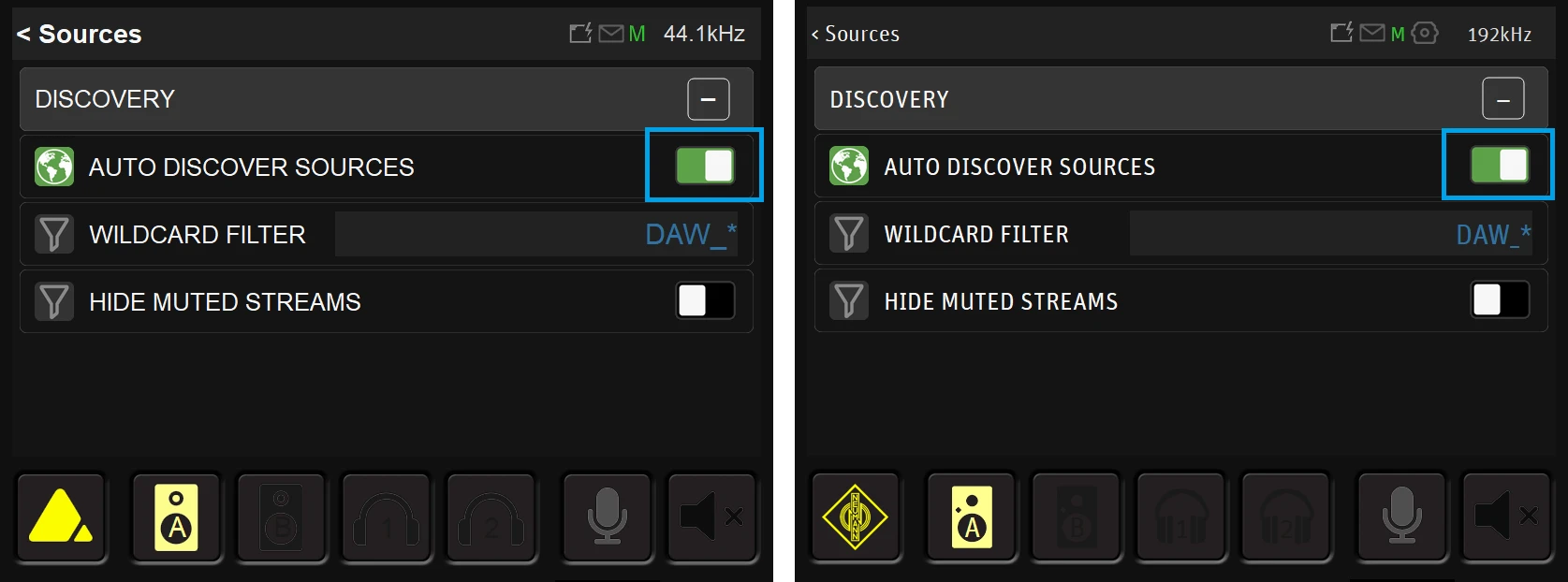

    Sources Settings에 액세스하고 Auto Discover Sources 옵션을 활성화합니다.

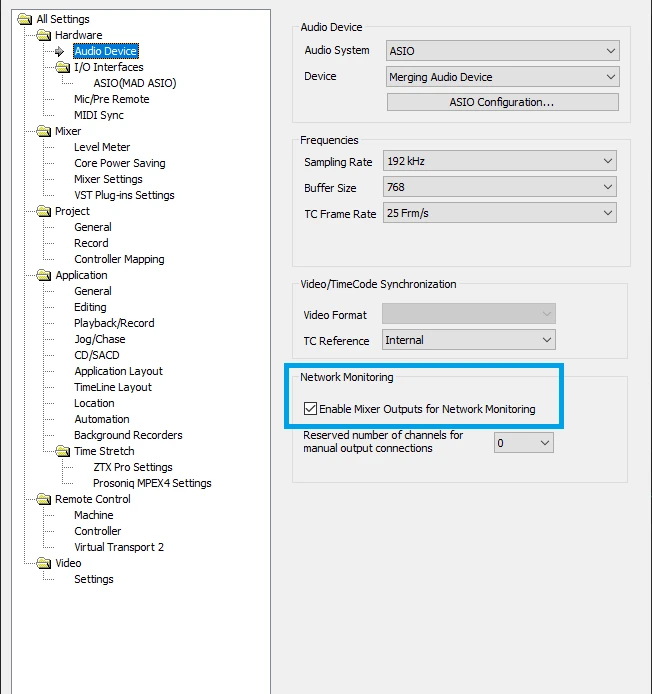

  4. Pyramix 또는 Ovation을 시작하고 Settings > All Settings에 액세스합니다.
    Hardware 섹션에서 Enable Mixer outputs for Network Monitoring 옵션을 활성화합니다.
    Reserved number of channels for manual output connections는 0으로 유지합니다.

  5. 새 프로젝트/쇼를 생성하거나 기존 프로젝트/쇼를 엽니다.

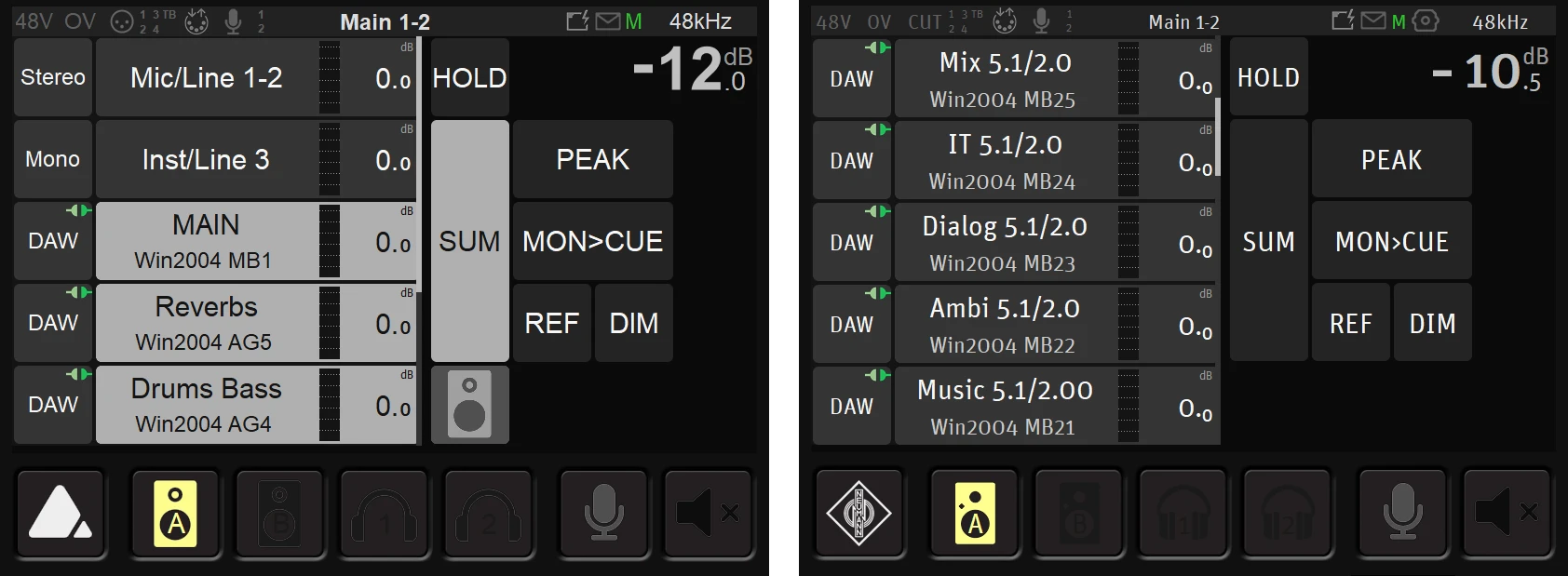

    출력 버스가 장치에 자동으로 연결되며, 버스 이름과 해당 채널 매핑을 포함하여 Monitor Mission 소스에서 사용할 수 있습니다.
    이러한 새 소스는 기존 소스에 추가됩니다.
    참고: 네트워크 모니터링이 활성화되면 믹서 출력 수가 표시되지 않습니다.



제한 사항

  • 장치 레이턴시(프레이밍)는 수동으로 설정해야 합니다.
  • Merging Audio Device의 채널 수는 MAD Panel에서 수동으로 설정해야 합니다.
  • Merging Audio Device의 최대 채널 수는 44.1/48kHz에서 128개입니다(88.2/96kHz에서 64개, 176.4/192kHz에서 32개, 352.8/384kHz에서 16개).
  • 64개를 초과하는 채널의 버스는 지원되지 않습니다(예: 64개를 초과하는 채널의 오브젝트 버스).
  • 검색된 소스는 선택한 모든 Monitor에 표시됩니다.
  • Neumann MT48은 RAVENNA/AES67 모드만 지원되며 USB는 지원되지 않습니다.
  • Dante 모드로 실행 중인 Merging Anubis 또는 Neumann MT48은 지원되지 않으며, RAVENNA/AES67만 지원됩니다.



추가 설정

소스 필터링

Wildcard Filter 설정을 사용하면 스트림 이름을 기준으로 검색된 소스를 필터링할 수 있습니다.
아래에 언급된 문자를 제외한 모든 문자는 해당 문자 자체를 나타냅니다. 따라서 c는 문자 c와 일치합니다.
? 임의의 단일 문자와 일치합니다.
* 0개 이상의 임의 문자와 일치합니다.
[...] 대괄호 안에 문자 집합을 지정할 수 있습니다.

기본적으로 Pyramix/Ovation 스트림의 이름은 DAW_ComputerName_BusNumber_BusName입니다.
기본적으로 Monitor Mission 와일드카드 필터는 DAW_*입니다.
따라서 “DAW_”로 시작하는 모든 스트림이 장치의 사용 가능한 소스에 추가됩니다.

이 필드는 대/소문자를 구분합니다.

예 - 특정 컴퓨터의 소스 표시:
특정 컴퓨터에서 들어오는 버스만 표시하려면 다음 중 하나를 입력할 수 있습니다.
DAW_YourComputerName* (= “DAW_YourComputerName”으로 시작하는 모든 스트림)
*YourComputerName* (= “YourComputerName”을 포함하는 모든 스트림)

참고: 네트워크에서 사용 가능한 대규모 소스를 검색하도록 필터가 설정된 경우 Monitor Mission UI가 느려질 수 있습니다.

음소거된 스트림 숨기기

이 옵션이 활성화되면 무음 스트림이 Sources 목록에서 자동으로 제거됩니다.
스트림이 더 이상 무음이 아니면 다시 추가됩니다.
참고: 스트림 연결은 유지되지만 Sources 목록에서 숨겨집니다.

수동 출력 연결을 위해 예약된 채널 수

이 설정은 애플리케이션에서 수동 패칭에 사용할 수 있는 채널 수를 정의합니다.
이 설정은 Direct out 연결에 사용할 수 있습니다.
이러한 채널은 항상 채널 1부터 시작합니다(설정된 채널 수에 따라 1-8, 1-16 등).
참고: 이러한 채널은 ANEMAN 또는 Advanced 페이지를 사용하여 장치에 연결해야 합니다.


네트워크 모니터링 설정 활성화 - 비활성화

네트워크 모니터링을 활성화하면 현재 수동 연결이 믹서에 저장된 상태로 유지되지만, 해당 채널을 더 이상 사용할 수 없는 경우 빨간색으로 표시됩니다. 그러나 다른 시스템에서 해당 채널을 사용할 수 있거나 기능이 비활성화되어 채널을 다시 사용할 수 있게 되면 연결이 활성화되고 올바르게 패치됩니다.



문제 해결

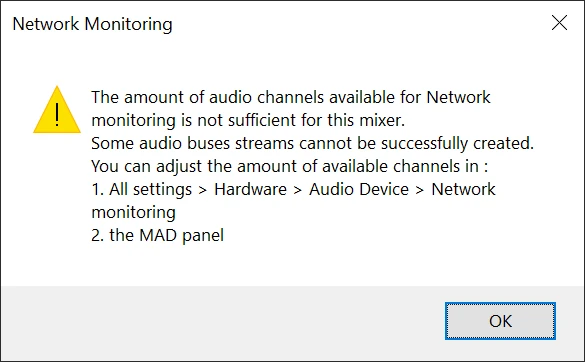

네트워크 모니터링에 사용할 수 있는 오디오 채널 수가 충분하지 않습니다.

버스 출력 수가 시스템의 성능을 초과합니다.

  • Native - MAD 사용자: MAD 패널 > Advanced Settings로 이동하여 출력 수를 늘립니다(가능한 경우).

  • 수동 연결을 위해 채널을 예약한 경우 Pyramix/Ovation 설정에서 예약 채널 수를 줄입니다.

  • 프로젝트/쇼의 버스 수를 줄입니다.
