MT 48 - gebruik van ethernet en UNITE-functionaliteit

Hoewel de MT 48 is ontworpen voor plug-and-play-functionaliteit via USB C, biedt ethernet uitbreidingsmogelijkheden via ethernet en kan het ook worden geïntegreerd in bestaande audionetwerken.

Met behulp van de Ravenna AES67 ethernetpoort van de MT 48 kunt u softwaredrivers van Merging Technologies gebruiken en een Unite-functie uitvoeren. Unite vereenvoudigt Audio Over IP (AOIP) netwerkaudio door de backend-routering tussen zender en ontvanger (MT 48 en computer) in beide richtingen af te handelen.

Unite is een 1:1-handshake tussen interface en computer via een directe netwerkverbinding, met gebruik van de MAD ASIO-driver van Merging voor Windows, of de VAD Core Audio-driver voor Mac.

De Windows-driver is hier te vinden: https://www.merging.com/support/downloads#mad

De Mac-driver is hier te vinden: https://www.merging.com/support/downloads#macOS

Dit installeert een aparte groep hulpprogramma's, los van de MT 48 Toolkit-installatie (die bedoeld is voor USB C-functionaliteit).

Enkele opmerkingen voordat u begint:

Uw computer moet een gigabit-ethernetverbinding hebben. Als uw computer die niet heeft, is een gigabit-ethernetadapter noodzakelijk, die via USB of Thunderbolt op uw computer wordt aangesloten.

U mag niet tegelijkertijd zowel USB C-connectiviteit via de MT 48 Toolkit als directe ethernetconnectiviteit via MAD/VAD gebruiken. U krijgt anders conflicten met IP-adressen, omdat de MT 48 ook fungeert als een lokaal netwerkapparaat via USB.

Gebruik specifiek Cat5e- of Cat6-ethernetkabel voor de verbinding.

Als u de huidige Mac OS gebruikt, moet u installeren in de Reduced Security Mode en systeemextensies inschakelen na installatie. Raadpleeg hiervoor de onderstaande link voor gedetailleerde stappen: https://merging.atlassian.net/wiki/spaces/PUBLICDOC/pages/21266441/Apple+M1-M2-M3-M4+Installation+-+Enable+system+extensions.

Begin met het downloaden van de juiste MAD/VAD voor uw besturingssysteem en verbind uw MT 48 met uw computer via een Cat5E/Cat6-ethernetkabel.

Unite op Mac OS gebruiken met VAD:

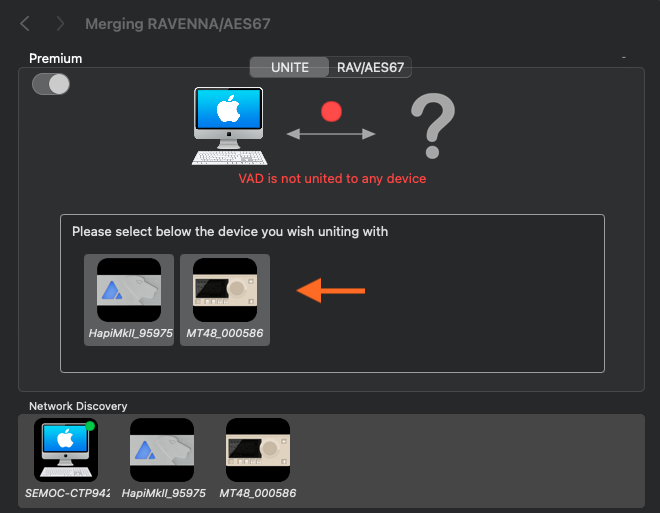

1. Ga naar de MAC Systeeminstellingen, selecteer onderaan het Merging RAVENNA/AES67-pictogram om het driverpaneel te openen.

2. Selecteer het tabblad UNITE modus

3. Selecteer de MT 48 in het vak "Selecteer hieronder het apparaat waarmee u wilt uniten"


4. Er opent zich een menu waarin u de IO’s kunt selecteren die automatisch worden verbonden en beschikbaar zijn in uw applicatie. Vink de IO's aan die u automatisch wilt verbinden en druk vervolgens op Unite.

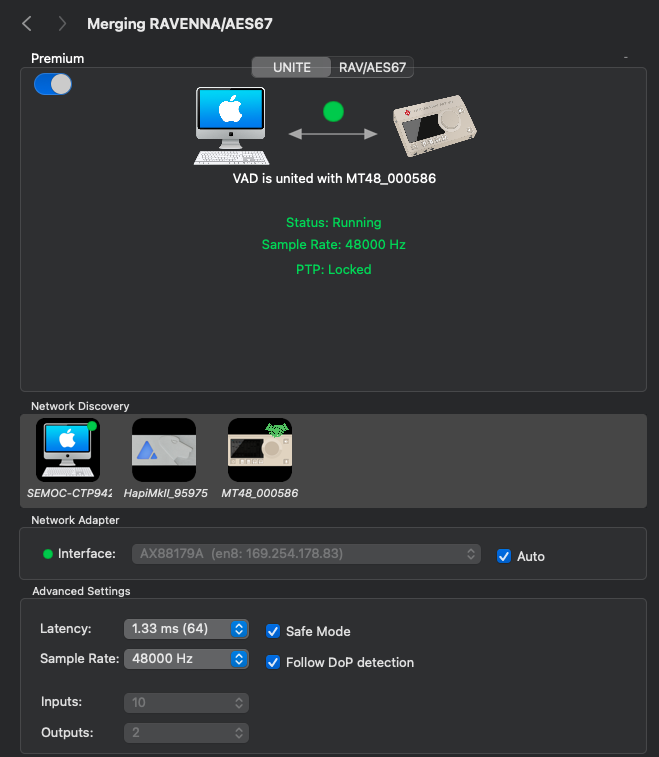

5. Als het succesvol is, ziet u een groen handshake-pictogram bovenop het MT 48-pictogram, evenals de status, samplefrequentie en PTP: Locked in groen.

Unite op Windows gebruiken met MAD:

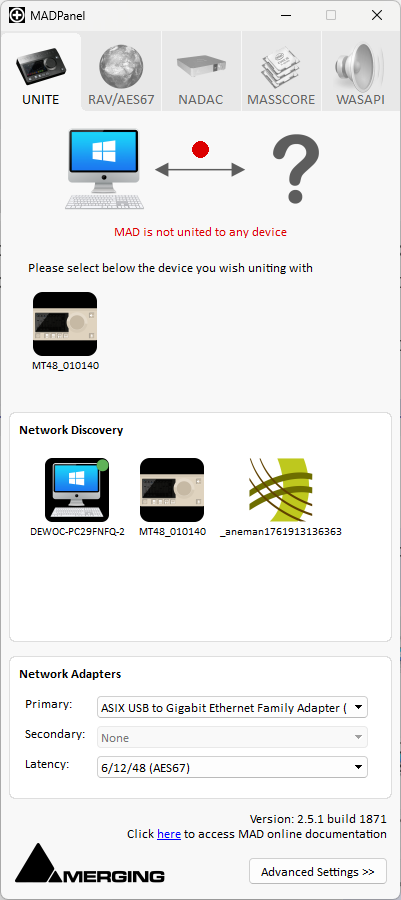

1. U kunt het MAD-paneel openen via uw systeemvak rechtsonder op het scherm; het verschijnt ook in de Windows-zoekfunctie.

2. Selecteer het tabblad UNITE modus


3. Selecteer de MT 48 onder het gebied "Selecteer hieronder het apparaat waarmee u wilt uniten"

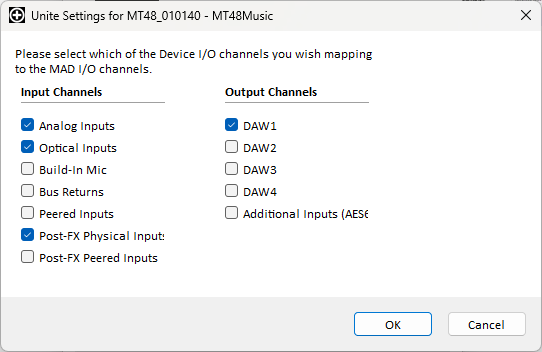

4. Er opent zich een menu waarin u de IO’s kunt selecteren die automatisch worden verbonden en beschikbaar zijn in uw applicatie. Vink de IO's aan die u automatisch wilt verbinden en druk vervolgens op OK.




5. Als het succesvol is, ziet u een groene stip bovenop het MT 48-pictogram, evenals de status, samplefrequentie en Clock in groen.

Beschikbare Unite-opties:
