Dit artikel heeft als doel te verduidelijken hoe je kunt opnemen met een Dante-apparaat via de MT 48 die Dante gebruikt.
Enkele belangrijke onderscheidingen voorafgaand aan het starten:
De MT 48 is verbonden via USB C, wat fungeert als een Dante-brug naar de computer.
In dit voorbeeld wordt een 8x8 IO-licentieplan gebruikt, hoewel hetzelfde geldt voor elk ander licentieplan.
[Via USB zendt de MT 48 alleen 32 In / 16 Out uit]
Alle Dante-apparaten moeten zijn ingesteld op dezelfde samplefrequenties en dienen de nieuwste beschikbare firmware te gebruiken.

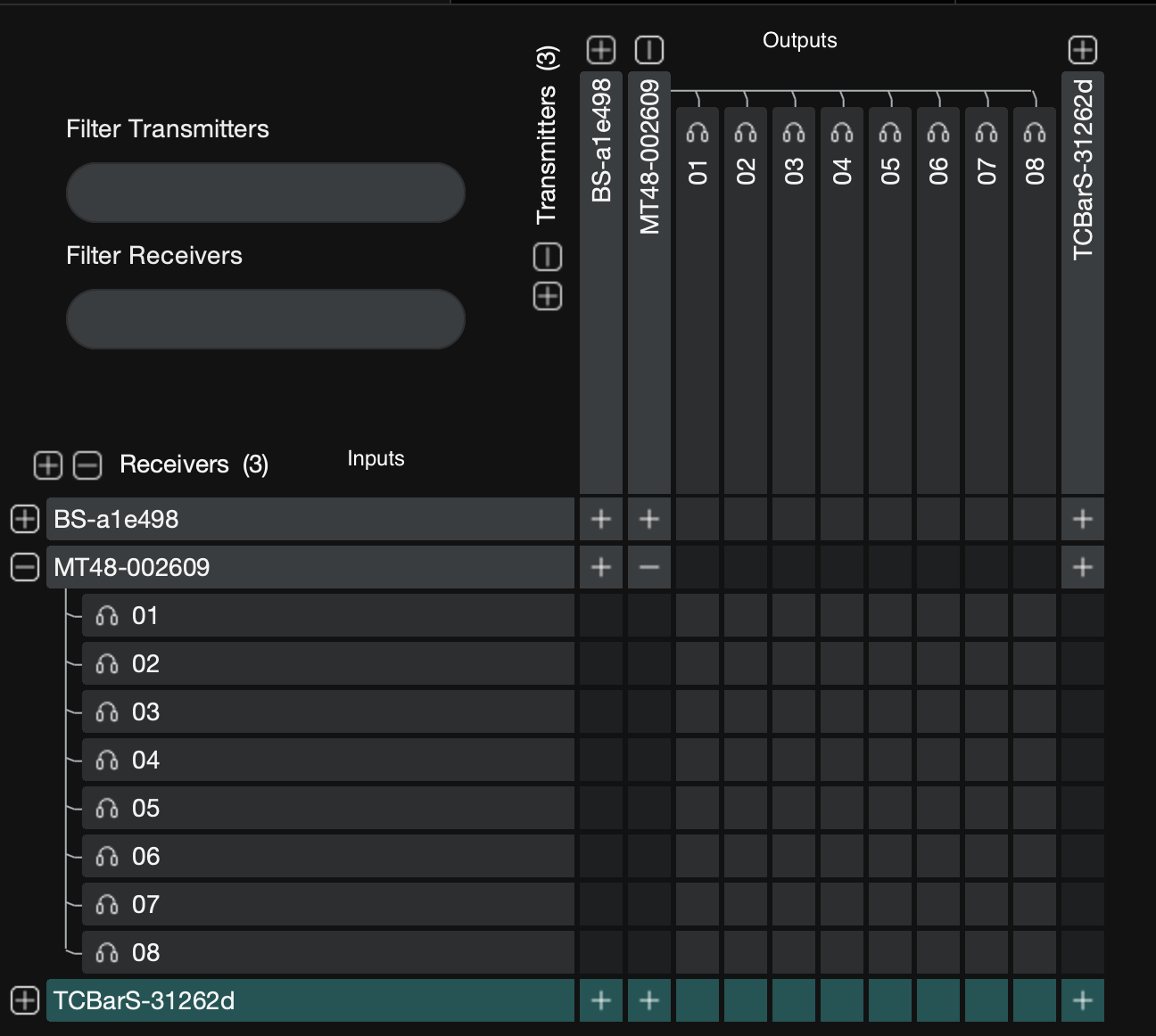

Na het activeren van je Dante-licentie verschijnt de MT 48 nu in Dante Controller met het aantal kanalen dat je hebt aangeschaft.
[Uitgangen worden weergegeven als Transmitters, ingangen worden weergegeven als Receivers.]
In de context van Dante Controller patch je dus de uitgangen van het ene apparaat naar de ingang van een ander apparaat.
Dit stelt je in staat om mengpaneelkanalen, draadloze microfoonkanalen, voorversterkers - alles wat Dante-compatibel is - in (en uit) de MT 48 te patchen.
Vervolgens moeten we de USB-routing verduidelijken. Dit hangt sterk af van de ingebouwde apparatuur en gewenste routing, maar kanaalroutes die in Dante Controller zijn ingesteld, vormen een aparte laag ten opzichte van de USB-routing van de MT 48.

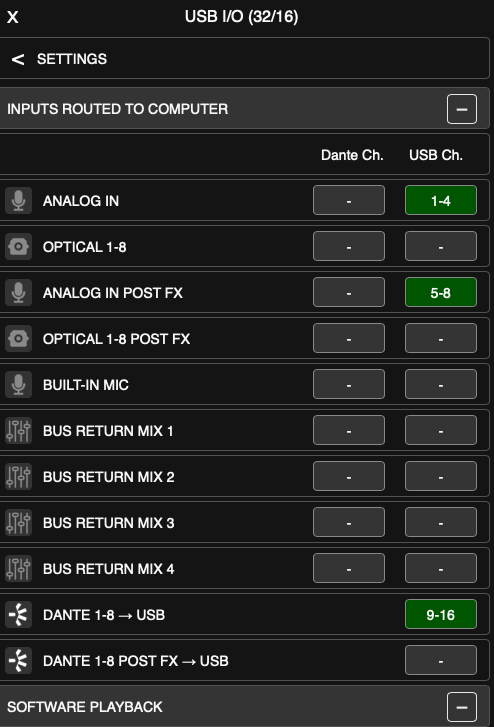

Dit wordt gedaan in Menu > Instellingen > USB Dante IO.
In het bovenstaande voorbeeld zijn de analoge ingangen 1-4 van de MT 48 toegewezen aan USB-ingangen 1-4;
Post FX (post EQ, post Dynamics) analoge ingangen zijn USB-ingangen 5-8;
en alles wat extern wordt gerouteerd naar de MT 48 in Dante Controller zijn USB-ingangen 9-16.
Dit betekent dat als er externe apparaten naar de MT 48 worden gerouteerd in Dante Controller, deze worden opgenomen via ingangen 9-16.
Je zult merken dat geen van de Dante-kanaalopties hierboven is ingeschakeld.
Het inschakelen van de Dante-kanalen bepaalt wat er via Dante Controller kan worden verzonden en naar iets anders kan worden gestuurd.
Uitgangen zijn iets eenvoudiger-

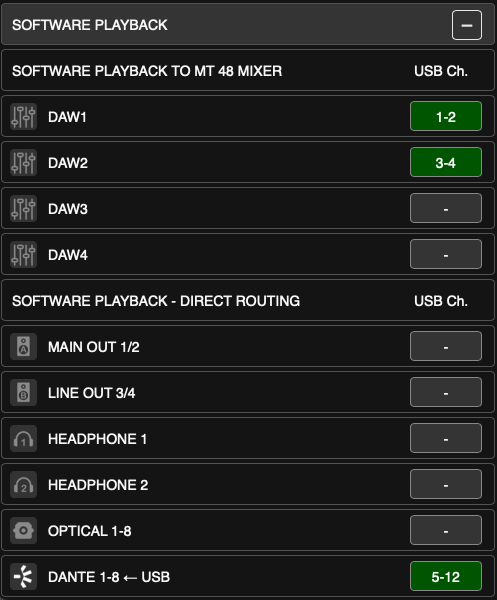

In het bovenstaande geval zijn aan de uitgangszijde USB-uitgangen 1-4 twee DAW-bussen (toegewezen aan hardware-uitgangen).
Dante-uitgangen 1-8 zijn toegewezen aan USB-uitgangen 5-12 -
Elke MT 48-uitgang die binnen Dante Controller is gepatcht, wordt nu via deze USB-kanalen in DAW-software benaderd.
Dit kan voordelig zijn als een aparte DAC/mengpaneel wordt gebruikt, of voor externe verwerking.
