Wat is PanNoir
PanNoir V1 was een VST-plugin ontwikkeld door Merging Technologies die het mogelijk maakt om elke mono-bron uit te lijnen op een andere stereo-bron.
In de context van een klassieke opname, waar men een hoofd stereo paar heeft en spotmicrofoons om de details van solisten, dynamischere instrumenten of ambiance microfoons vast te leggen, maakt PanNoir het mogelijk om elke spotmicrofoon perfect in fase en amplitude uit te lijnen met het hoofd paar. Dit brengt ook effectief de spotmicrofoons in de linker- en rechterkanalen van de mix met het juiste tijdsverschil. Traditionele DAW-panners gebruiken simpelweg niveaus zonder enig tijdsverschil.
In de praktijk onthult deze tool uitzonderlijke details, een preciezere en overtuigendere stereobeeldvorming, correctie van typische kamfiltering tussen het hoofdarray en de spotmicrofoons, wat resulteert in een openere klank.
Wat is PanNoir 2.0
De belangrijkste upgrade van PanNoir 2.0 is dat het nu geïntegreerd is met Pyramix 16, wat het veel flexibeler maakt dan zijn VST-voorganger, en de integratie verbetert, zowel algoritmisch, qua verwerking als in de gebruikersinterface.
Het kan nu ook stereo spotmicrofoons uitlijnen.

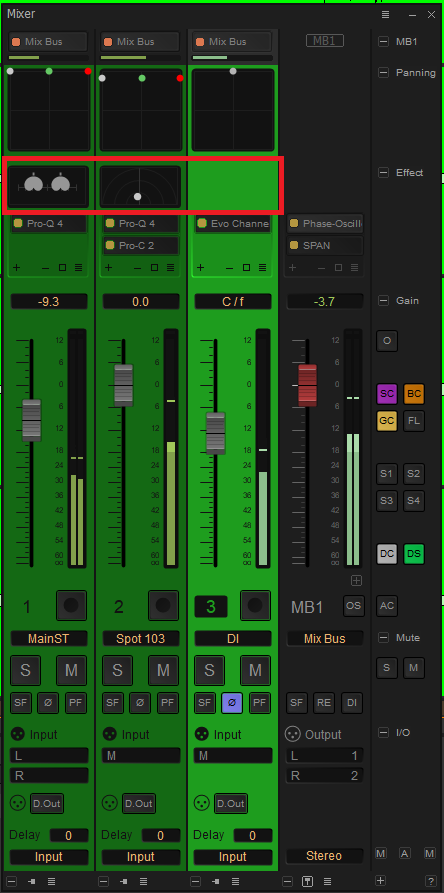

Dit betekent dat PanNoir nu deel uitmaakt van de mixer wanneer ingeschakeld, en wordt weergegeven door een nieuwe UI-lijn tussen de traditionele pan en de effectslots :
Hoe gebruik ik PanNoir 2.0?
PanNoir 2.0 inschakelen

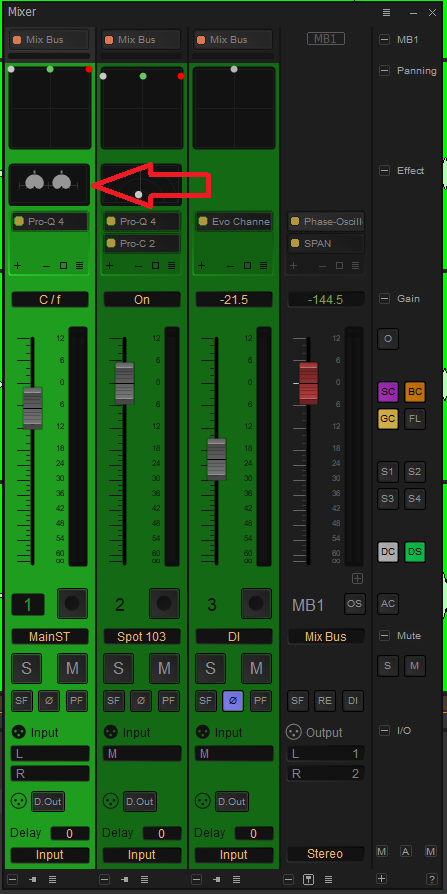

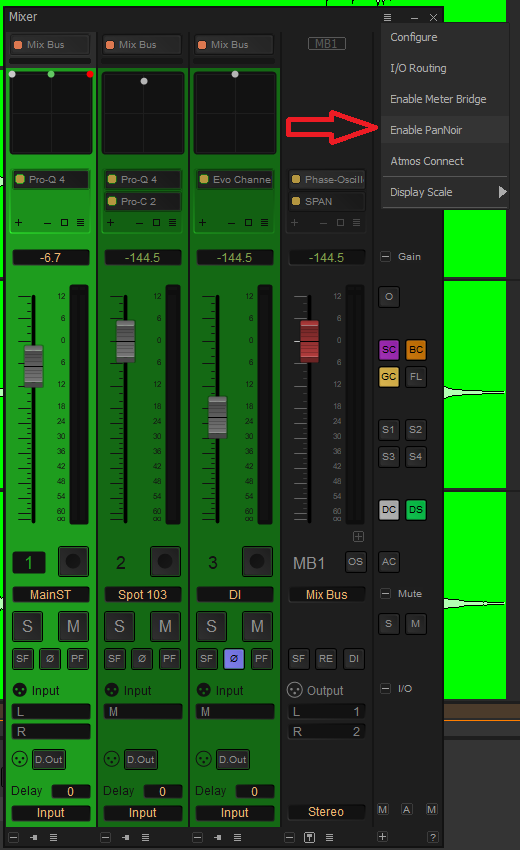

Eerst moet PanNoir worden ingeschakeld in de mixer van het gewenste project :
Zodra dit is gedaan, verschijnt de nieuwe PanNoir-sectie die in de introductie werd getoond in de mixer.
Het hoofd stereo paar instellen
Vervolgens is het belangrijk om het hoofd stereo paar correct te configureren, zodat vertragingen en amplitudes goed worden berekend voor de spotmicrofoons van dat project.

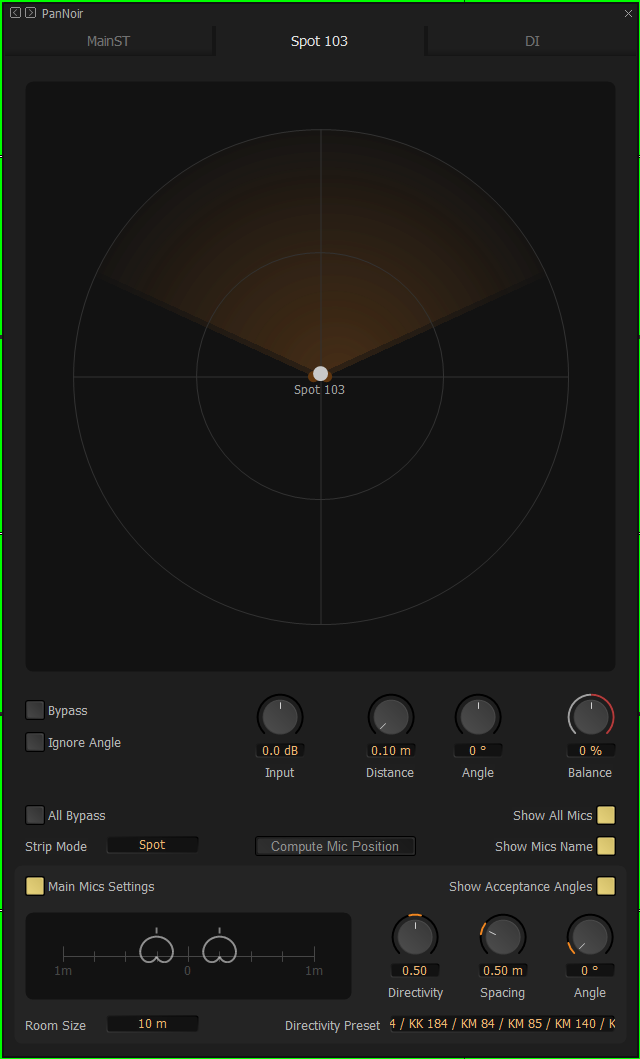

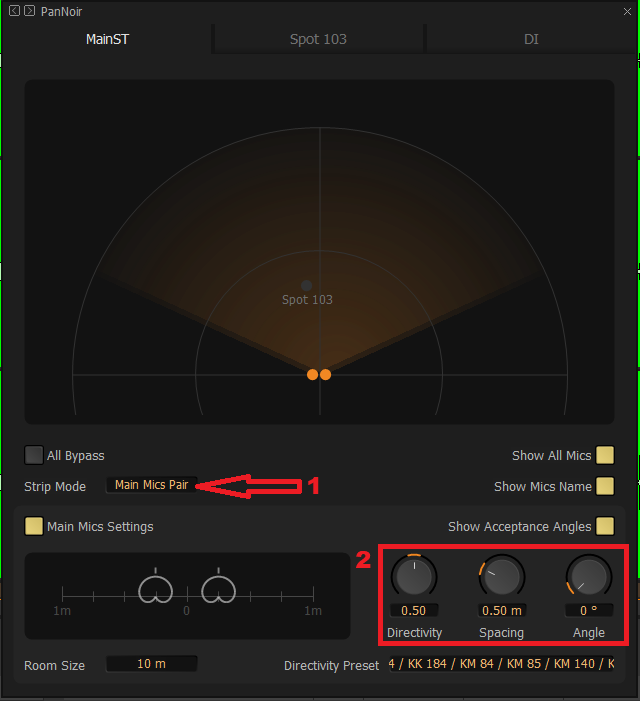

Open hiervoor de PanNoir UI op de stereo strip van het hoofdarray :
Vanaf hier kun je zowel de strip instellen als het hoofd stereo paar (1), als de juiste afstand, hoek en directiviteit instellen.
Let op dat het gebied “Directivity Preset” rechtsonder in de UI je toestaat om de directiviteit in te stellen volgens de exacte specificaties van Neumann-microfoons, dankzij het feit dat Merging onderdeel is van Neumann.
Je kunt ook de “Room Size” linksonder gebruiken om de weergaveschaal aan te passen aan de daadwerkelijke opname, of om in te zoomen en fijnere details te zien wanneer je op een creatievere manier met spotmicrofoons werkt.
De spotmicrofoons instellen

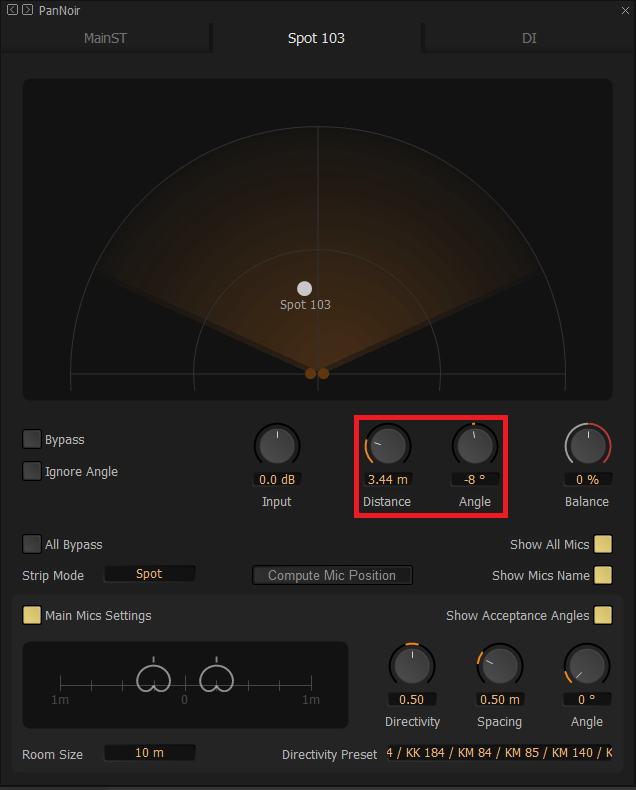

Wat betreft de plaatsing van de spotmicrofoon, kan de gebruiker de afstand tussen de spotmicrofoon(en) en hun hoekafwijking ten opzichte van het midden specificeren :
Hoewel deze instellingen handmatig kunnen worden ingevoerd, kan het moeilijk zijn om de oorspronkelijke posities te achterhalen door alleen te luisteren of naar de golfvormen te kijken, vooral als microfoonposities niet zijn gemeten tijdens de opstelling van de opname.
Merging heeft daarom een algoritme ontwikkeld dat automatisch de afstanden van de spotmicrofoons tot die van het hoofdarray kan berekenen, gebruikmakend van de audio in de tijdlijn, wat hieronder wordt uitgelegd.

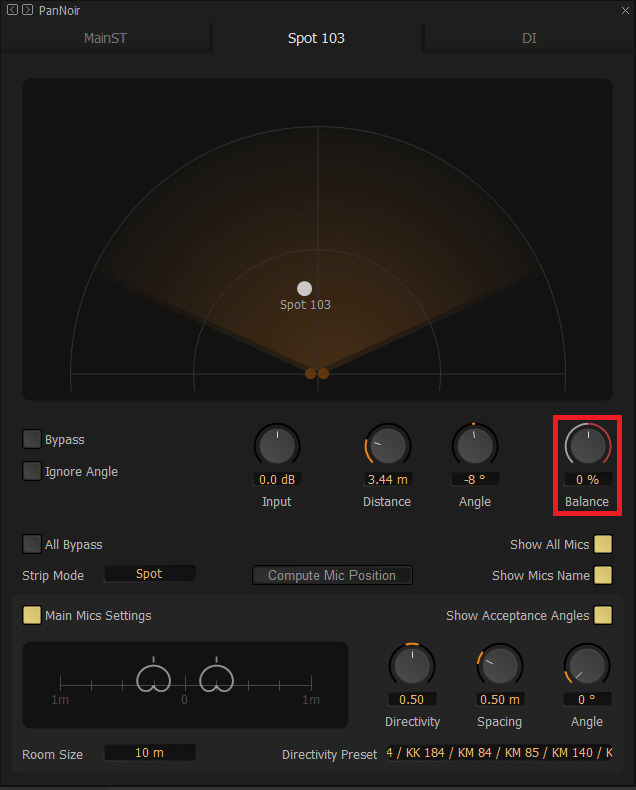

Een extra functie van PanNoir is de “Balance” knop, die een traditionele level pan mogelijk maakt.
Dit is erg handig, omdat de vertragingen en amplitudes die zijn berekend op basis van de afstand en hoek tot het hoofd microfoonpaar niet worden beïnvloed, waardoor het signaal perfect in fase blijft uitgelijnd, terwijl de gebruiker toch de plaatsing van een specifieke spotmicrofoon na uitlijning kan overdrijven of centreren.
De microfoonposities berekenen
De berekening van microfoonposities gebeurt per spotmicrofoon en moet één keer per spotmicrofoon worden uitgevoerd.
Gewoonlijk wordt tijdens de opstellingsfase een testsignaal uitgezonden dicht bij de capsule van elke spotmicrofoon, gericht op het hoofd stereo paar, en moet saturatie/clipping worden vermeden.
Testsignalen van ongeveer 1 seconde duur en harmonisch rijk zijn het meest effectief (sweep, gitaakkoord etc.).
Wanneer je de positie van een spotmicrofoon wilt berekenen, ga je als volgt te werk :
Als je werkt met een samplefrequentie hoger dan 48kHz, stel dan je project in op 44,1kHz of 48kHz en schakel de realtime SRC in

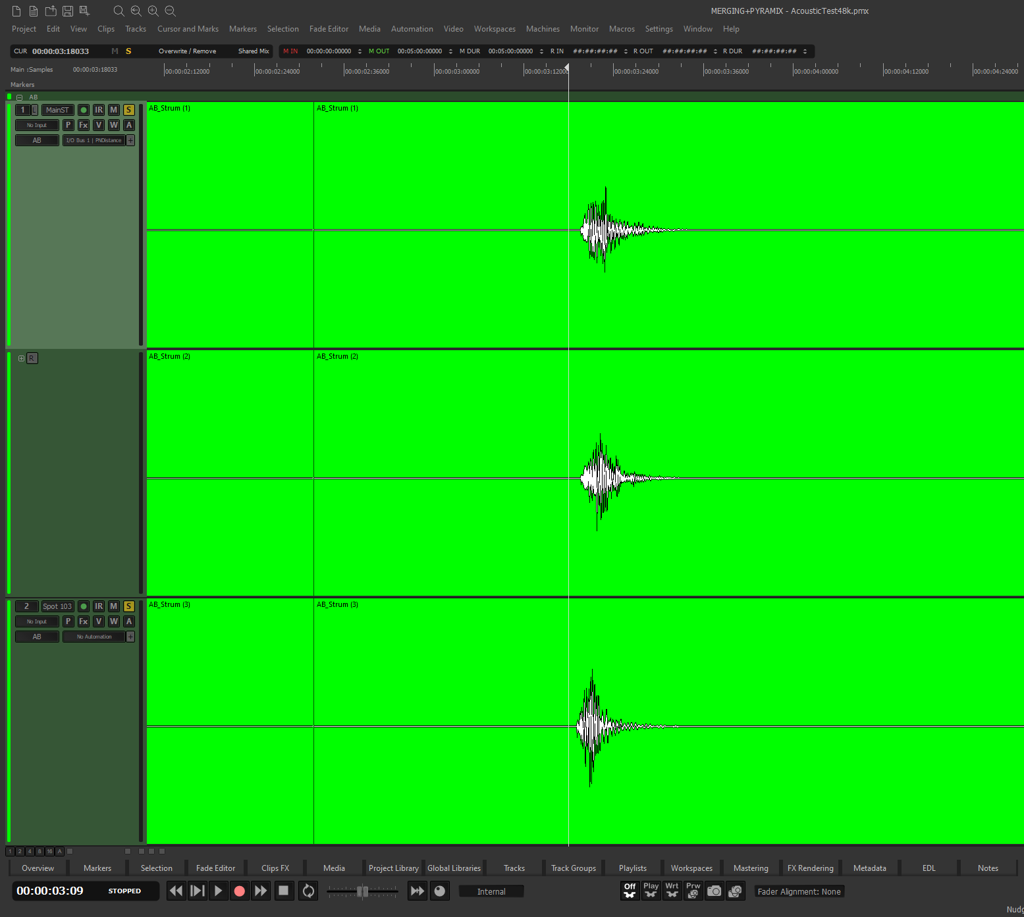

Anders zal de berekeningstijd onhandelbaar zijn (>5 minuten bij 96kHz, >2 uur bij 192kHz)Plaats je cursor vóór het testsignaal, op het punt waarvan je de positie wilt berekenen.
Open de PanNoir van de strip waarvan je de positie wilt berekenen en klik op “Compute Mic Position”
Druk op “OK” en laat het algoritme zelf de juiste afstanden vinden

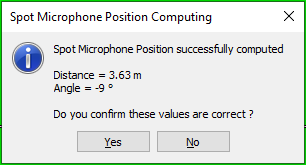

Bekijk de berekende afstanden en pas ze al dan niet toe op die spotmicrofoon :
Bronnen isoleren
Vaak wil je een bron uitsluiten van deze vertragingberekening, bijvoorbeeld omdat deze als overdub is opgenomen, of omdat deze in een andere ruimte stond en het bronsignaal niet bijdraagt aan het hoofd paar, enzovoort…

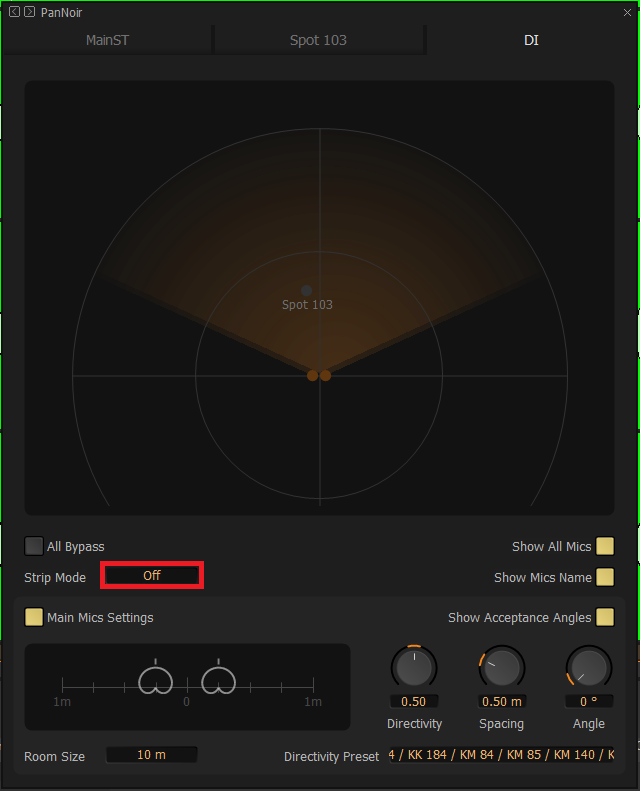

Om dit te doen, selecteer je simpelweg “Off” in het stripmodusveld :
