MassCore: ST2022-7 instellen

Bijgewerkt

Vereisten

  • Pyramix v15.0 (of hoger) geïnstalleerd en geautoriseerd

  • MassCore-engine (RTX64 4.5.1 of hoger) geïnstalleerd en geautoriseerd.

  • 2 MassCore-NIC-kaarten van dezelfde generatie in uw computer geïnstalleerd en actief; ofwel 2 NET-MSC-GBEX1-kaarten van de 1e generatie (Intel 82574L), ofwel 2 NET-MSC-GBEX1-kaarten van de 2e generatie (Intel i210)
    Het gebruik van verschillende modellen MassCore-NIC-kaarten is niet toegestaan.

  • Compatibele Merging / Neumann RAVENNA/AES67-apparaat(en), geconfigureerd in de ST2022-7-modus (bijv. Anubis SPS, Hapi MKIII), verbonden met de MassCore-NIC-kaarten

Procedure

  1. Zorg ervoor dat uw Merging RAVENNA/AES67-apparaat(en) actief zijn in Multi Interface / ST2022-7 Mode (zie Anubis SPS Settings of Hapi MkII/MKIII Setup - Network).

  2. Configureer de IP-adressen van het/de apparaat/apparaten (de 2 netwerken moeten zich in verschillende IP-bereiken bevinden) op het apparaat.
    Opmerking: het apparaat moet opnieuw worden opgestart om de ST2022-7-modus te activeren en na elke wijziging van de IP-adressen.
    Raadpleeg de gebruikershandleiding van het apparaat voor meer informatie.

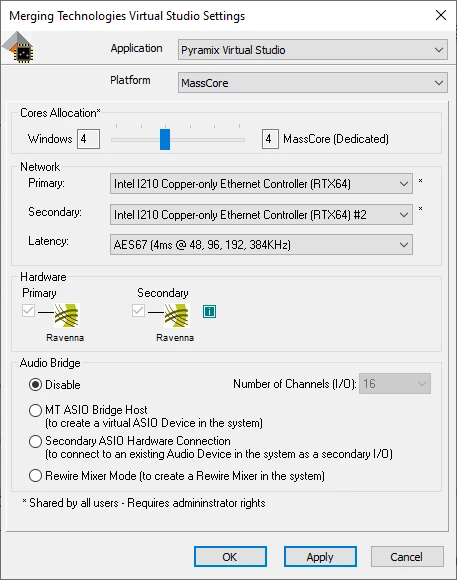

  3. Start het VS3 Control Panel in de beheerdersmodus.
    De primaire netwerkadapter van MassCore zou al ingevuld moeten zijn.

  4. Voeg de secundaire netwerkadapter toe en klik op Apply.

  5. Er verschijnt een tweede Ravenna-pictogram.
    Als beide netwerkkabels zijn aangesloten, zouden beide pictogrammen actief moeten zijn.
    Als beide netwerken niet zijn verbonden, start MassCore niet.

  6. Configureer de IP-adressen van de primaire en secundaire netwerkadapters van MassCore (de 2 netwerken moeten zich in verschillende IP-bereiken bevinden) op de computer.

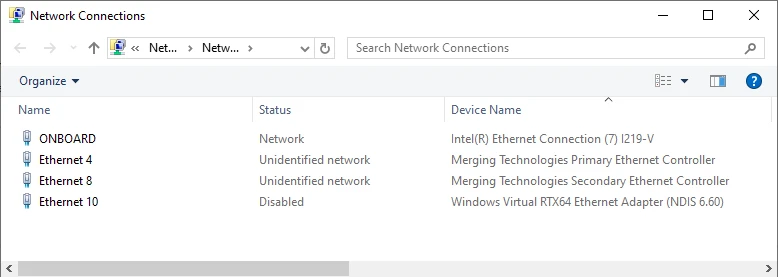

    Ga naar het Configuratiescherm van Windows - Netwerkcentrum - Adapterinstellingen wijzigen.
    Stel een IP-adres in voor de Merging Technologies Primary Ethernet Controller en de Merging Technologies Secondary Ethernet Controller.

  7. Klik op OK om het VS3 Control Panel te sluiten.

  8. Start Pyramix / Ovation MassCore

  9. U kunt MassCore en het/de apparaat/apparaten nu gebruiken in de ST2022-7-modus.



Om de MassCore-NIC-kaarten eenvoudig te identificeren, kunt u de netwerkkabels ervan aansluiten of loskoppelen.
De verbindingsstatus wordt enkele seconden na het aansluiten of loskoppelen van de kabel weergegeven in het VS3 Control Panel.
