De functie Netwerkmonitoring zorgt automatisch voor busverbindingen op basis van de mixer, zonder dat u handmatig audioverbindingen hoeft te maken of uitgangen in de mixer hoeft te routeren naar een Merging Anubis of Neumann MT 48 waarop de Monitor Mission wordt uitgevoerd.
Vereisten
Pyramix 15.0.8 Hotfix 2 / Ovation 11.0.8 (of hoger)
Uitgevoerd in de MassCore-modus of Native-modus met Merging Audio Device-stuurprogramma v2.6 (of hoger)Merging Anubis - Monitor Mission met firmware 1.9 (of hoger) in RAVENNA/AES67-modus.
Neumann MT 48 - Monitor Mission met firmware 1.9 (of hoger) in RAVENNA/AES67-modus.
Procedure
Verwijder alle bestaande uitgangs verbindingen van Pyramix of Ovation naar het apparaat (bijvoorbeeld met ANEMAN)
Open de Settings op uw Merging Anubis of Neumann MT 48.

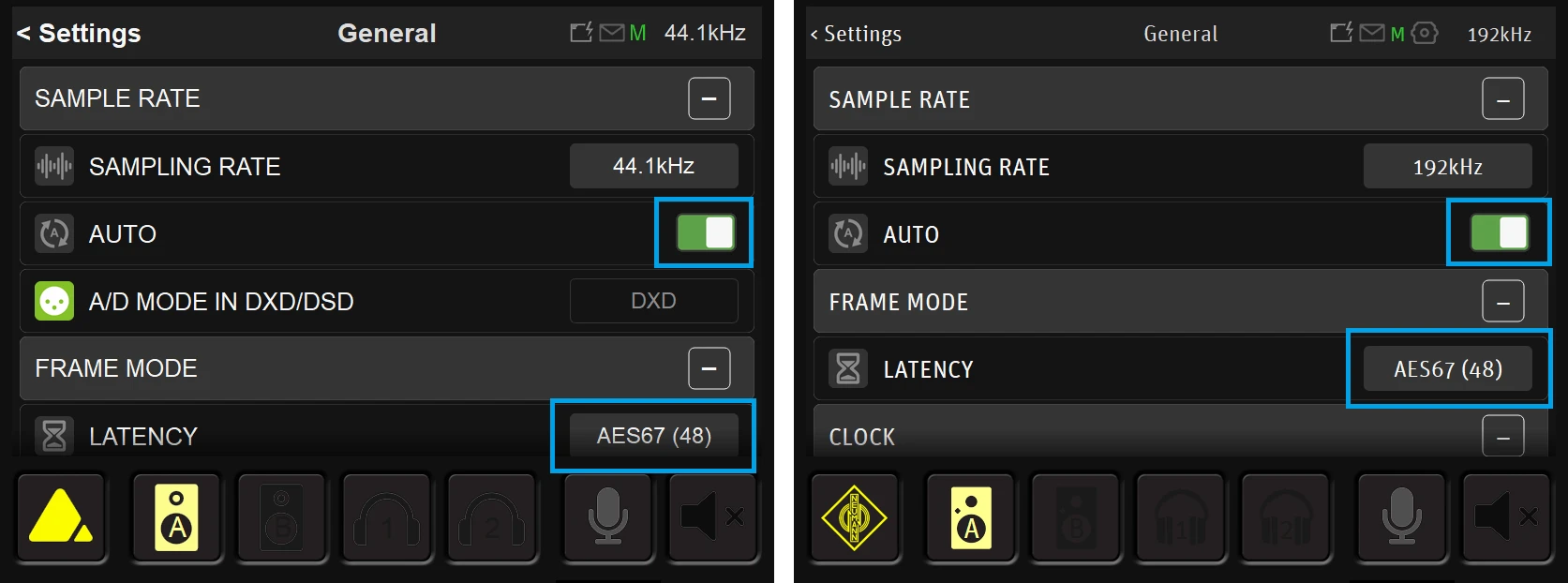

Activeer op de pagina General de optie Auto voor de samplefrequentie.
Native - MAD-gebruikers: controleer of de instelling Latency gelijk is aan die in het MAD Panel.Ga terug naar de hoofdpagina Settings en open de pagina Monitoring > Sources.

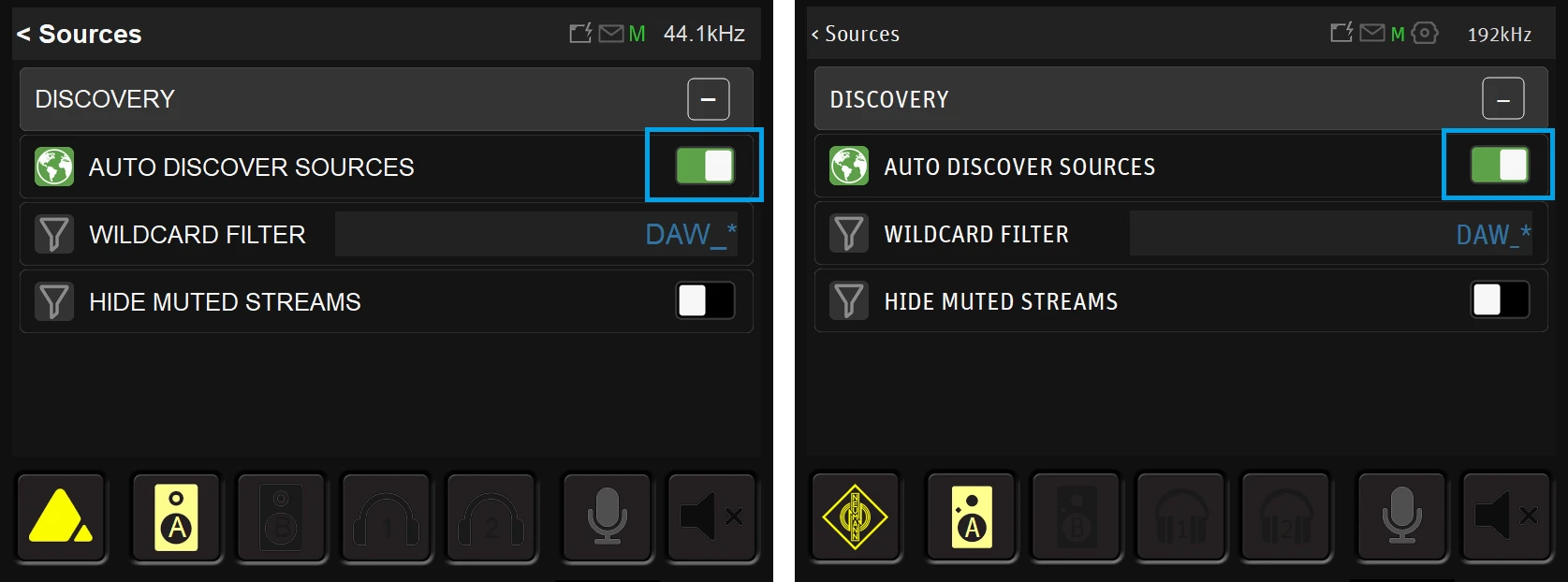

Open Sources Settings en activeer de optie Auto Discover Sources.Start Pyramix of Ovation en open Settings > All Settings

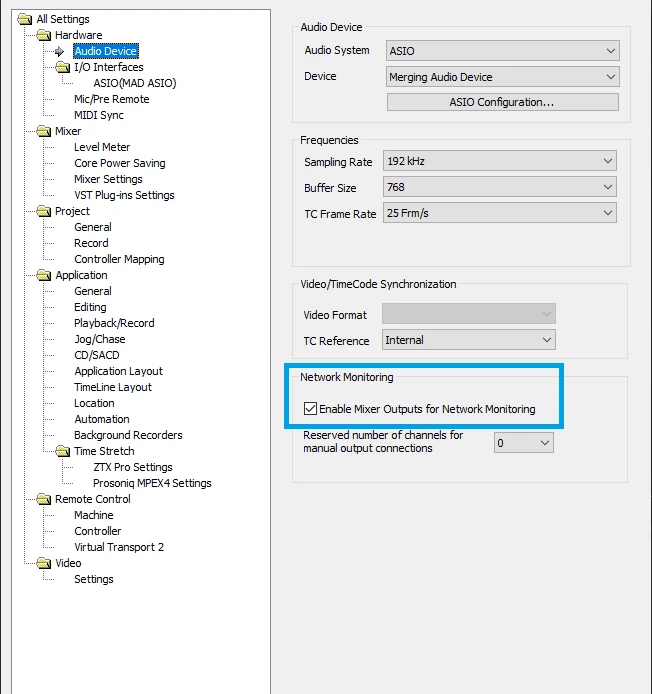

Activeer in het gedeelte Hardware de optie Enable Mixer outputs for Network Monitoring.
Laat Reserved number of channels for manual output connections ingesteld op 0.Maak een nieuw project / nieuwe show aan of open een bestaand project / bestaande show.

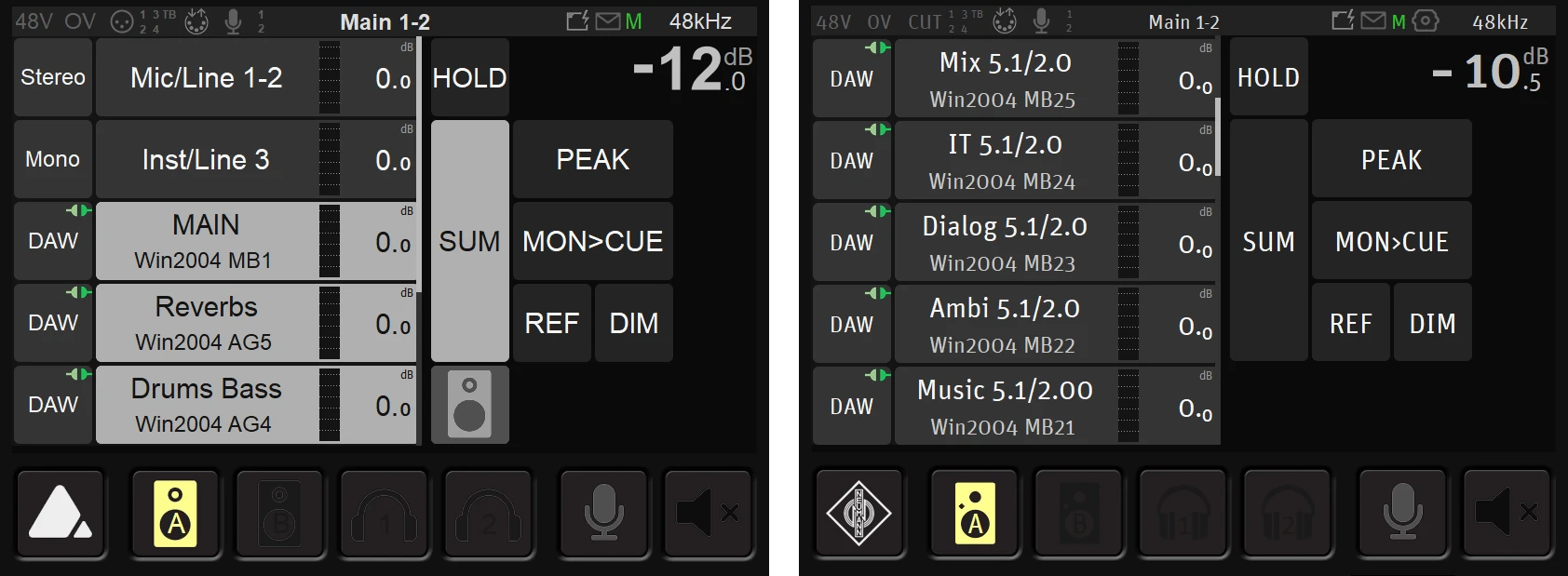

De uitgangsbussen worden automatisch met het apparaat verbonden en zijn beschikbaar in de bronnen van de Monitor Mission, met busnamen en de bijbehorende kanaaltoewijzing.
Deze nieuwe bronnen worden toegevoegd aan de bestaande bronnen.
Opmerking: het aantal mixeruitgangen wordt niet weergegeven wanneer Netwerkmonitoring actief is.
Beperkingen
- De apparaatlatentie (framing) moet handmatig worden ingesteld
- Het aantal kanalen van het Merging Audio Device moet handmatig worden ingesteld in het MAD Panel.
- Het maximale aantal kanalen van het Merging Audio Device is 128 bij 44,1/48 kHz (64 bij 88,2/96 kHz, 32 bij 176,4/192 kHz, 16 bij 352,8/384 kHz
- Bussen met meer dan 64 kanalen worden niet ondersteund (bijvoorbeeld Object-bussen met meer dan 64 kanalen).
- Ontdekte bronnen worden weergegeven voor elke geselecteerde monitor.
- De Neumann MT48 wordt alleen ondersteund in de RAVENNA/AES67-modus; USB wordt niet ondersteund.
- Merging Anubis of Neumann MT48 in Dante-modus worden niet ondersteund, alleen RAVENNA/AES67.
Aanvullende instellingen
Bronnen filteren
Met de instelling Wildcard Filter kunt u de ontdekte bronnen filteren op basis van de streamnaam.
Elk teken dat zichzelf vertegenwoordigt, behalve de hieronder genoemde tekens. Zo komt c overeen met het teken c.
? Komt overeen met één willekeurig teken.
* Komt overeen met nul of meer willekeurige tekens.
[...] Sets tekens kunnen tussen vierkante haken worden weergegeven.
Standaard hebben de Pyramix/Ovation-streams de naam DAW_ComputerName_BusNumber_BusName.
Standaard is het jokertekenfilter van de Monitor Mission DAW_*
Elke stream die begint met “DAW_” wordt dus toegevoegd aan de beschikbare bronnen van het apparaat.
In dit veld wordt onderscheid gemaakt tussen hoofdletters en kleine letters.
Voorbeeld - bronnen van een specifieke computer weergeven:
Als u alleen bussen van een specifieke computer wilt weergeven, kunt u een van de volgende waarden invoeren:
DAW_YourComputerName* (= elke stream die begint met “DAW_YourComputerName”)
*YourComputerName* (= elke stream die “YourComputerName” bevat)
Opmerking: Als het filter is ingesteld om een groot aantal beschikbare bronnen in het netwerk te detecteren, kan dit de gebruikersinterface van de Monitor Mission vertragen.
Gedempte streams verbergen
Stille streams worden automatisch uit de bronnenlijst verwijderd als deze optie actief is.
Als de stream niet langer stil is, wordt deze weer toegevoegd.
Opmerking: de stream blijft verbonden, maar wordt verborgen in de bronnenlijst.
Gereserveerd aantal kanalen voor handmatige uitgangsverbindingen
Deze instelling bepaalt het aantal kanalen dat beschikbaar is voor handmatige patching in de applicatie.
Deze instelling kan worden gebruikt voor Direct Out-verbindingen.
Deze kanalen beginnen altijd bij kanaal 1 (1-8, 1-16, … afhankelijk van het ingestelde aantal kanalen).
Opmerking: deze kanalen moeten met ANEMAN of via de pagina's Advanced met de apparaten worden verbonden.
De instelling Netwerkmonitoring activeren - deactiveren
Wanneer Netwerkmonitoring wordt geactiveerd, blijven huidige handmatige verbindingen opgeslagen in de mixer, maar worden ze rood weergegeven als het bijbehorende kanaal niet langer beschikbaar is. Ze zijn wel beschikbaar en correct gepatcht op een ander systeem of wanneer het kanaal weer beschikbaar komt nadat de functie is uitgeschakeld.
Probleemoplossing

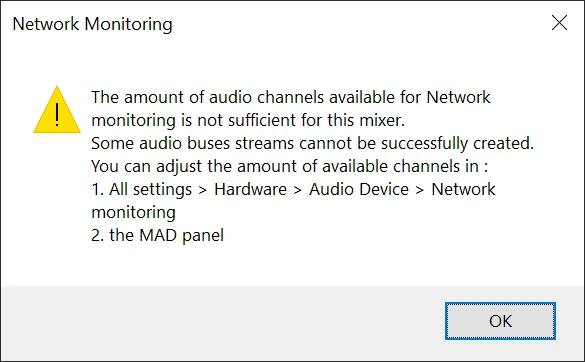

Onvoldoende audiokanalen beschikbaar voor Netwerkmonitoring.
Het aantal busuitgangen overschrijdt de systeemcapaciteit:
Native - MAD-gebruikers: ga in het MAD Panel naar Advanced Settings en verhoog het aantal uitgangen (indien mogelijk).
Als u kanalen hebt gereserveerd voor handmatige verbindingen, verlaag dan het aantal in de instellingen van Pyramix/Ovation
Verminder het aantal bussen in uw project / show.
