Ovation OSC-configuratie

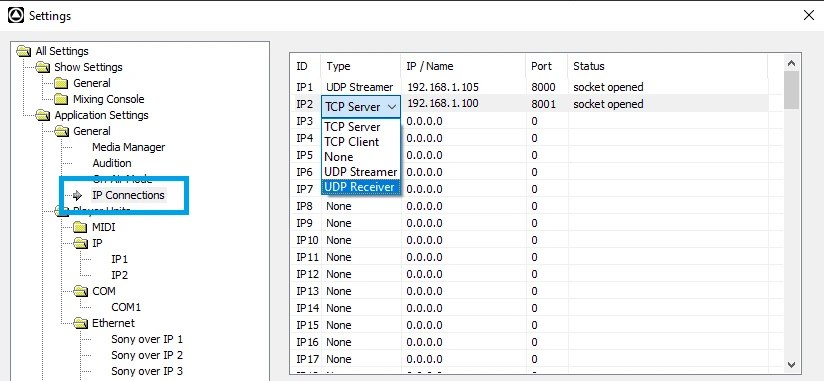

In ons voorbeeld is het IP-adres van de Ovation-computer 192.168.1.100. Daarom hebben we IP2 geconfigureerd als UDP Receiver op 192.168.1.100, poort 8001
Het OSC-apparaat van derden moet worden geconfigureerd om zijn OSC-opdrachten te verzenden naar dit IP-adres 192.168.1.100 en poort 8001.

Type:

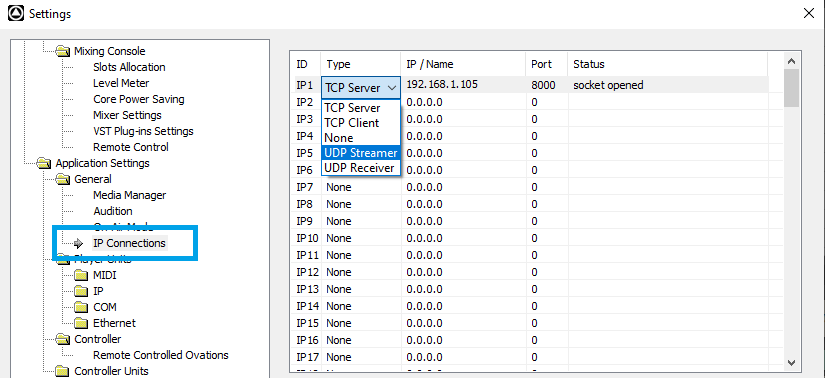

• Gebruik uitsluitend UDP Streamer of Receiver, aangezien OSC geen TCP-verbindingen ondersteunt.

IP-adres:

• Als Ovation en de andere OSC-programma's op dezelfde computer staan, kun je 127.0.0.1 gebruiken (het lokale host-IP-adres).

• Een statisch IP-adres wordt aanbevolen, omdat DHCP-servers apparaten niet altijd hetzelfde IP-adres toewijzen.

• Het IP-adres van de UDP Receiver kan worden ingesteld op 0.0.0.0. Als je meerdere netwerkadapters hebt, worden OSC-opdrachten van alle adapters ontvangen. Als je daarentegen meerdere netwerkadapters hebt, maar de opdrachten alleen van een specifieke adapter wilt verwerken, voer je het IP-adres daarvan in.

Poort:

• Je kunt het beste de meestgebruikte poortnummers vermijden (onder 1024). Gewoonlijk wordt aanbevolen om voor OSC te beginnen met poort 8000 en dit nummer afhankelijk van de vereisten te verhogen.

• Sommige OSC-apparaten of -programma's kunnen alleen specifieke poorten gebruiken. Raadpleeg hiervoor hun documentatie.

Player Units

OSC-opdrachten vanuit Ovation verzenden.

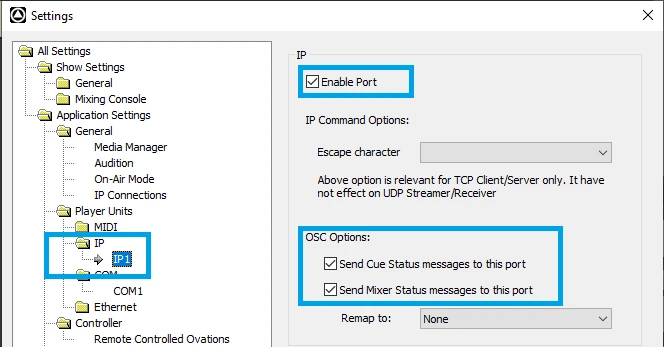

• Ga in Ovation naar Settings >Player Units > IP > IP x (het IP-adres dat hierboven is ingesteld als UDP Streamer).

• Enable de poort.

• Activeer de vereiste OSC-opties
  Send Cue Status verzendt realtime Cue-informatie (inclusief tijd).
  Send Mixer Status verzendt realtime Mixer-informatie (pan, gain, fase, ...).
  Remap to: een selectie Mixer Status-berichten wordt opnieuw toegewezen aan een andere OSC Dictionary. (werkt alleen als Send Mixer Status actief is - momenteel is Flux :: SpatRevolution beschikbaar).
  Raadpleeg de Ovation OSC Dictionary voor meer informatie.
  Als je alleen OSC-opdrachten naar een OSC-apparaat of -programma van derden hoeft te verzenden, zijn deze OSC-opties niet vereist.

• Klik op OK om de instellingen te sluiten.


Controller Units

OSC-opdrachten in Ovation ontvangen.

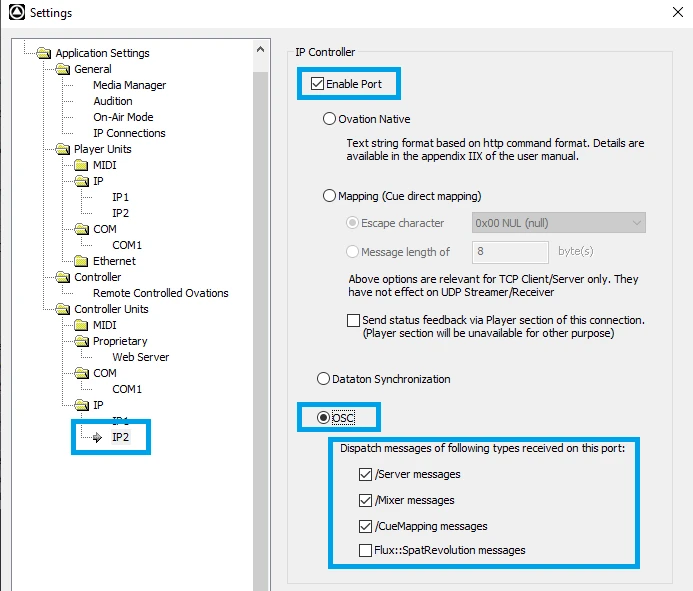

• Ga in Ovation naar Settings >Controller Units > IP > IP x (het IP-adres dat hierboven is ingesteld als UDP Receiver).

• Enable de poort.

• Stel de poort in op OSC.

• Activeer de vereiste OSC-opties
  /Server messages hebben betrekking op globale Ovation-functionaliteit (Show-status, Cues en Cue-lijsten, ...).
  /Mixer messages hebben uiteraard betrekking op Mixer-bediening.
  /CueMapping messages hebben betrekking op Cue-specifieke bediening, zoals ingesteld bij de Remote Control van de Cue - IP / OSC Command. Zie Een Cue instellen voor het ontvangen van aangepaste OSC-opdrachten hieronder.
  Raadpleeg de Ovation OSC Dictionary voor meer informatie.
  Flux :: SpatRevolution messages: Fader-, Solo-, Mute- en Panner-berichten van Flux::Spat Revolution worden automatisch opnieuw toegewezen volgens het schema van de Ovation OSC Dictionary.

• Klik op OK om de instellingen te sluiten.

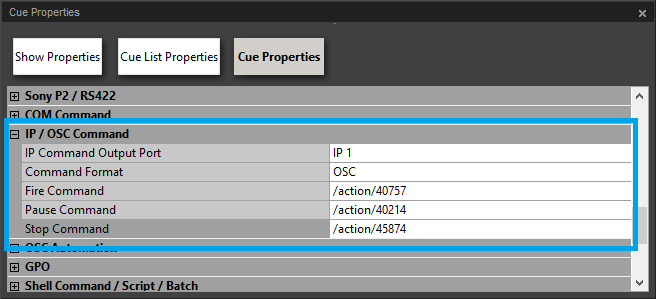

Een Cue instellen voor het verzenden van OSC-opdrachten

• Selecteer of maak een Cue en open de Cue Properties.

• Ga naar de sectie IP/OSC Command.

• Stel de IP-poort in die als UDP Streamer is geconfigureerd (IP1 in ons voorbeeld).

• Stel de opdrachtindeling in op OSC.

• Voer de OSC-opdracht in die moet worden verzonden bij het activeren, pauzeren en/of stoppen van de Cue.
  Raadpleeg de documentatie van je OSC-apparaat of -programma van derden voor de lijst met ondersteunde OSC-opdrachten.

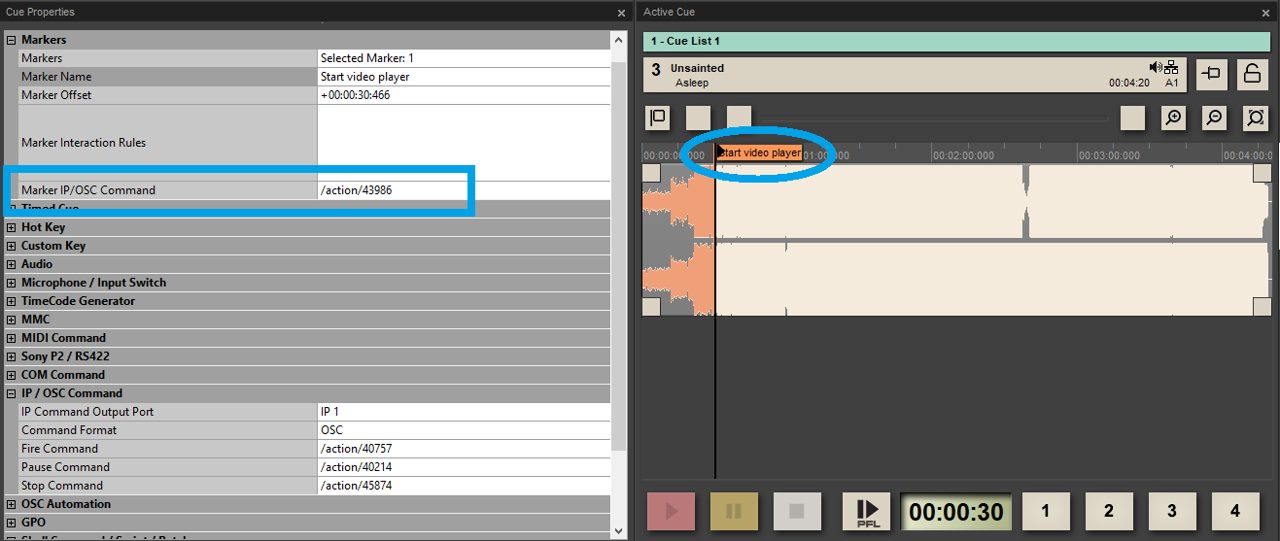

Een Marker instellen voor het verzenden van OSC-opdrachten

• Gebruik een Cue die is geconfigureerd voor het verzenden van een OSC-opdracht (zie hierboven Een Cue instellen voor het verzenden van OSC-opdrachten - IP Command Output Port en Command Format moeten zijn ingesteld).

• Selecteer of maak een Marker op een Cue.

• Ga naar de sectie Cue Properties - Markers.

• Voer de OSC-opdracht die moet worden verzonden in het veld Marker IP/OSC Command in.
  De opdracht wordt verzonden via de IP-poort van de bovenliggende Cue.

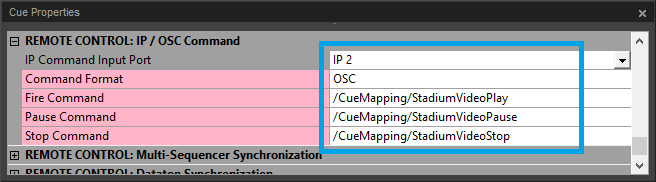

Een Cue instellen voor het ontvangen van aangepaste OSC-opdrachten

• Selecteer of maak een Cue en open de Cue Properties.

• Ga naar de sectie IP/OSC Commands.

• Stel de IP-poort in die als UDP Receiver is geconfigureerd (IP2 in ons voorbeeld).

• Stel de opdrachtindeling in op OSC.

• Voer de binnenkomende OSC-opdracht in om de Cue te activeren, te pauzeren en/of te stoppen.
  De opdracht MOET beginnen met /CueMapping/ (of /cuemapping/, omdat de opdrachten niet hoofdlettergevoelig zijn).
  De optie Dispatch /CueMapping messages MOET zijn ingeschakeld op de IP-ontvangstpoort.  Zie hierboven Controller Units - OSC-opdrachten in Ovation ontvangen.

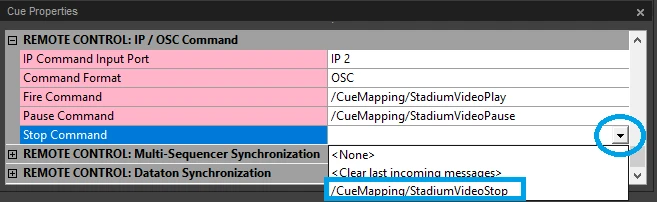

• Als je de opdracht niet kent, verzend je deze vanaf je OSC-controllerapparaat of -programma en klik je op de pijl naast het opdrachtveld Fire, Pause of Stop.
  De lijst toont de meest recente binnenkomende berichten. Selecteer eenvoudig het gewenste bericht (maar vergeet niet dat de opdracht moet beginnen met /CueMapping/).


Ovation bedienen met OSC

• Configureer je OSC-apparaat of -programma van derden om opdrachten te verzenden naar het ontvangende IP-adres en de poort van Ovation die hierboven zijn ingesteld bij Controller Units - OSC-opdrachten in Ovation ontvangen .

• De ondersteunde Ovation OSC-opdrachten zijn beschikbaar in C:\Program Files\Merging Technologies\Ovation\Docs\OSC Dictionary.
  Bijvoorbeeld: /Server/Cue/Fire 2 4 activeert Cue 4 in Cue-lijst 2; /Server/Show/Stop stopt de show.

• Bij de ondersteunde Ovation OSC-opdrachten wordt geen onderscheid gemaakt tussen hoofdletters en kleine letters.
  Bijvoorbeeld: /Mixer/Strip/Phase 2 -1 of /mixer/strip/phase 2 -1 schakelt fase-inversie op Mixer-strip 2 om, ...

• De waarden voor "f" moeten met een punt (.) worden ingevoerd om correct te worden verwerkt, bijvoorbeeld
  /Mixer/Strip/Gain -1 -5. stelt de fader-gain van de geselecteerde strip in op -5.0 (/Mixer/Strip/Gain -1 -5 zonder punt werkt niet).

OSC-automatisering

• Selecteer een Cue of kies Add Cue >Record OSC Automation as New Cue en open de Cue Properties.

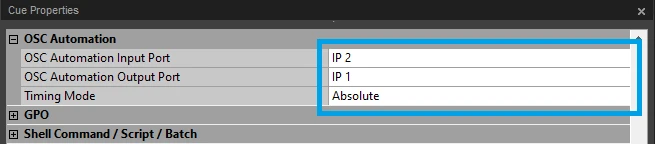

• Ga naar de sectie  OSC Automation .

• Selecteer een OSC Automation Input Port die is geconfigureerd als UDP Receiver (zie hierboven Controller Units - OSC-opdrachten in Ovation ontvangen).
  Elke IP-poort neemt op vanaf alle IP-poorten die als UDP Receiver zijn ingesteld.

• Selecteer een OSC Automation Output Port die is geconfigureerd als UDP Streamer (zie hierboven Player Units - OSC-opdrachten vanuit Ovation verzenden).
  Deze poort wordt gebruikt om de opgenomen OSC-automatisering te verzenden.

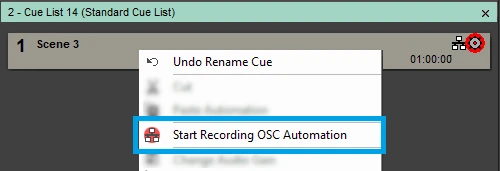

• Klik met de rechtermuisknop op de Cue en selecteer het menu Start Recording OSC Automation.
  Er verschijnt een knipperende rode stip met het OSC Automation-logo op de Cue om aan te geven dat de Cue klaar is voor opname.

• Klik met de rechtermuisknop op de Cue en selecteer het menu Start Recording OSC Automation.
  Er verschijnt een knipperende rode stip met het OSC Automation-logo op de Cue om aan te geven dat de Cue klaar is voor opname.


• Activeer (Fire) of beluister (Audition) de Cue nu. Alle OSC-berichten die binnenkomen op de OSC Automation Input Port worden in die Cue opgenomen terwijl de Cue wordt afgespeeld.
  Er kunnen meerdere OSC-automatiseringsopnames na elkaar op dezelfde Cue worden uitgevoerd. Stop de Cue en activeer of beluister deze opnieuw.
  De laatst opgenomen OSC-automatiseringspassage kan op elk moment ongedaan worden gemaakt met de opdracht Cue > Undo.
  Klik wanneer je klaar bent met de rechtermuisknop op de Cue en selecteer het menu Stop Recording OSC Automation.


• Wanneer de Cue nu wordt geactiveerd of beluisterd, worden alle opgenomen OSC-berichten verzonden naar de IP-poort die is geselecteerd in de rij OSC Automation Output Port.

• De rij Timing Mode biedt twee opties: (nog niet geïmplementeerd, momenteel ingesteld op Absolute).
  Absolute: alle opgenomen OSC-automatisering wordt afgespeeld met dezelfde timing als tijdens de opname.
  Relative to Cue Length: alle opgenomen OSC-automatisering wordt relatief aan de Cue-lengte afgespeeld. Met andere woorden: de OSC-automatisering kan in de tijd worden uitgerekt of ingekort door de Cue-lengte te wijzigen.

Aanvullende opmerkingen

• Raadpleeg voor meer informatie over OSC de OpenSoundControl-website.

• Documentatie over Flux Spat Revolution is beschikbaar op de Flux-website.
