Was ist PanNoir
PanNoir V1 war ein von Merging Technologies entwickeltes VST-Plugin, das es ermöglicht, jede Monoquelle auf eine andere Stereoquelle auszurichten.
Im Kontext einer klassischen Aufnahme, bei der man ein Haupt-Stereo-Paar und Spotmikrofone hat, um die Details von Solisten, dynamischeren Instrumenten oder Umgebungsgeräuschen einzufangen, ermöglicht PanNoir, jedes Spotmikrofon perfekt in Phase und Amplitude auf das Hauptpaar auszurichten. Dies bringt die Spotmikrofone auch effektiv mit dem korrekten Zeitunterschied in die linken und rechten Kanäle des Mixes. Traditionelle DAW-Panner verwenden einfach Pegel ohne Zeitunterschied.
In der Praxis offenbart dieses Werkzeug herausragende Details, eine präzisere und überzeugendere Stereoabbildung, korrigiert typische Kammfiltereffekte zwischen dem Hauptarray und den Spotmikrofonen, was zu einem offeneren Klang führt.
Was ist PanNoir 2.0
Das große Upgrade bei PanNoir 2.0 ist, dass es jetzt in Pyramix 16 integriert ist, was es viel flexibler macht als seinen VST-Vorgänger und die Integration sowohl algorithmisch, in der Verarbeitung als auch in der Benutzeroberfläche verbessert.
Es kann jetzt auch Stereo-Spotmikrofone ausrichten.

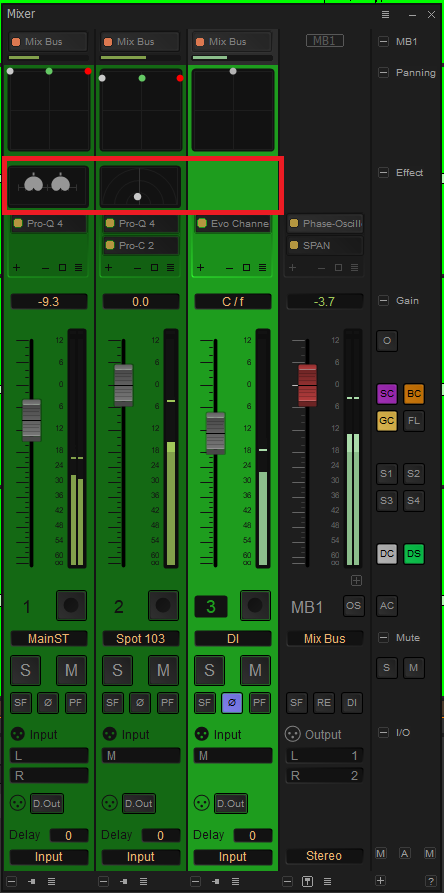

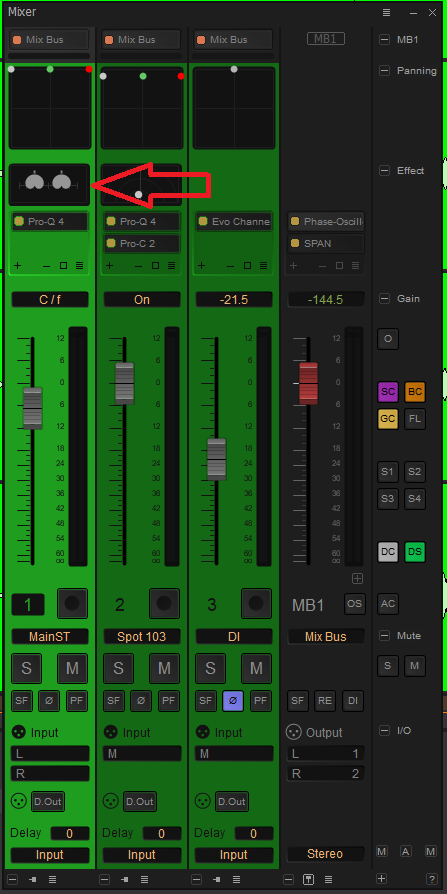

Das bedeutet, dass PanNoir nun Teil des Mischpults ist, wenn es aktiviert ist, und durch eine neue UI-Zeile zwischen dem traditionellen Panoramaregler und den Effekt-Slots dargestellt wird:
Wie verwende ich PanNoir 2.0?
PanNoir 2.0 aktivieren

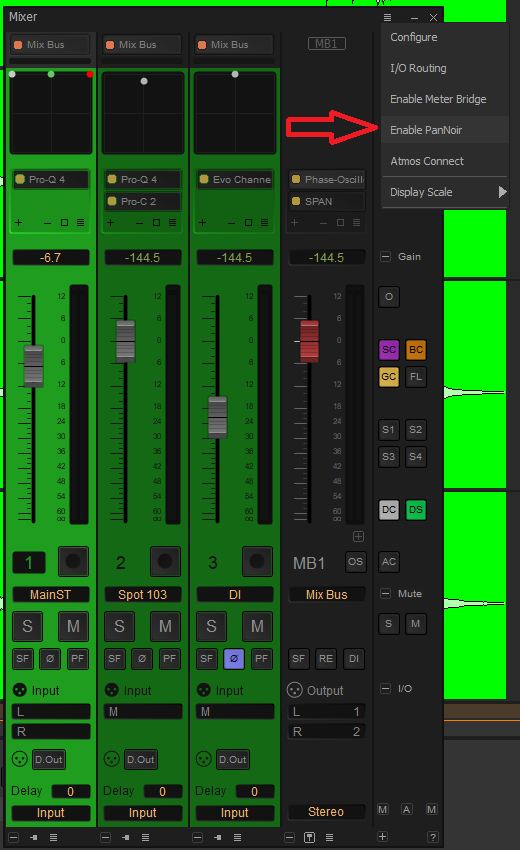

Zuerst muss PanNoir im Mixer des gewünschten Projekts aktiviert werden:
Sobald dies erledigt ist, erscheint der neue PanNoir-Bereich, der in der Einführung gezeigt wurde, im Mixer.
Das Haupt-Stereo-Paar einrichten
Dann ist es wichtig, das Haupt-Stereo-Paar richtig zu konfigurieren, damit Verzögerungen und Amplituden für die Spotmikrofone dieses Projekts korrekt berechnet werden.

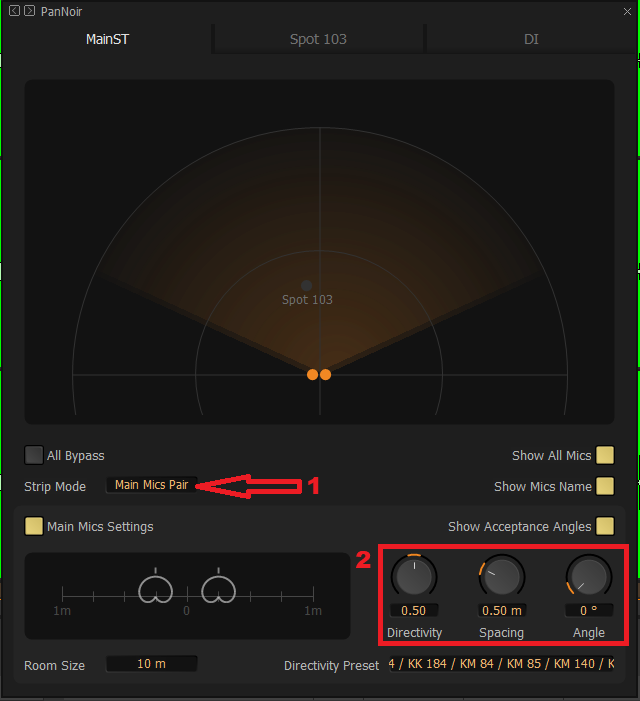

Öffnen Sie dazu die PanNoir-Benutzeroberfläche im Stereo-Kanalstreifen des Hauptarrays:
Von hier aus können Sie sowohl den Kanalstreifen als Haupt-Stereo-Paar festlegen (1) als auch die entsprechende Entfernung, den Winkel und die Richtwirkung einstellen.
Beachten Sie, dass der Bereich „Directivity Preset“ unten rechts in der Benutzeroberfläche es Ihnen ermöglicht, die Richtwirkung entsprechend den genauen Spezifikationen der Neumann-Mikrofone einzustellen, dank der Zugehörigkeit von Merging zu Neumann.
Sie können auch die „Room Size“ unten links verwenden, um die Ansichtsskala an die tatsächliche Aufnahme anzupassen oder um hereinzuzoomen und feinere Details zu erhalten, wenn Sie mit Spotmikrofonen auf kreativere Weise arbeiten.
Die Spotmikrofone einrichten

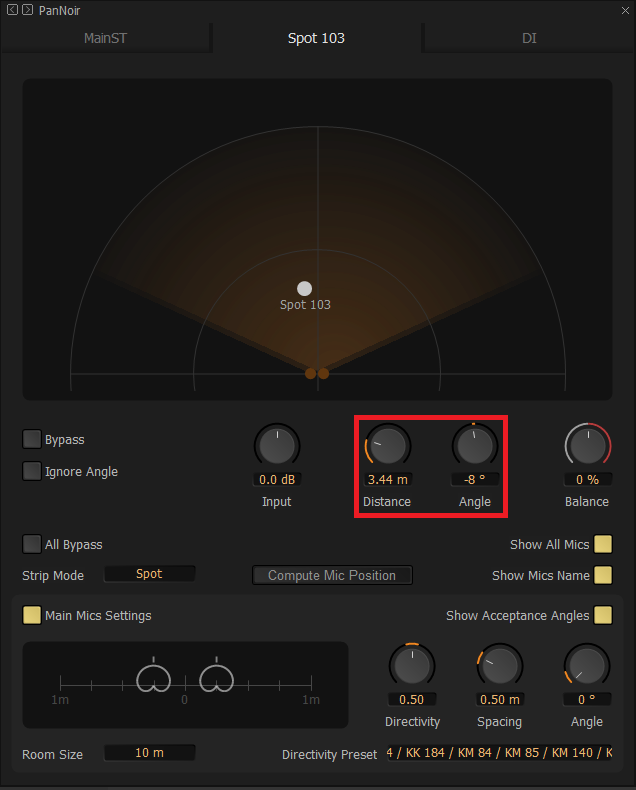

Bezüglich der Platzierung des Spotmikrofons kann der Benutzer den Abstand zwischen den Spotmikrofonen und deren Winkelabweichung von der Mitte angeben:
Während diese Einstellungen manuell eingegeben werden können, ist es oft schwierig, die ursprünglichen Positionen nur durch Hören oder Betrachten der Wellenformen zu ermitteln, insbesondere wenn die Mikrofonpositionen bei der Einrichtung der Aufnahme nicht gemessen wurden.
Merging hat daher einen Algorithmus entwickelt, der in der Lage ist, die Entfernungen von den Spotmikrofonen zu denen des Hauptarrays automatisch anhand des im Zeitstrahl vorhandenen Audios zu berechnen, was im Folgenden erklärt wird.

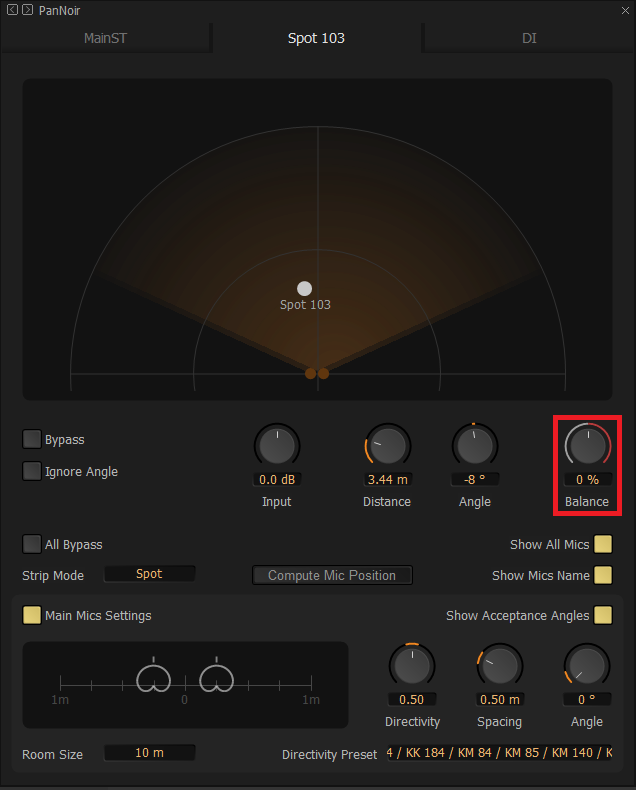

Eine zusätzliche Funktion von PanNoir ist der „Balance“-Regler, der eine traditionelle Pegelpanoramafunktion ermöglicht.
Dies ist sehr praktisch, da die aus Entfernung und Winkel zum Hauptmikrofonpaar berechneten Verzögerungen und Amplituden nicht beeinflusst werden, das Signal also perfekt phasengleich bleibt, während der Benutzer dennoch die Platzierung eines bestimmten Spotmikrofons nach der Ausrichtung übertreiben oder zentrieren kann.
Die Mikrofonpositionen berechnen
Die Berechnung der Mikrofonpositionen erfolgt für jedes Spotmikrofon einzeln und muss einmal pro Spotmikrofon durchgeführt werden.
Üblicherweise sollte während der Einrichtung ein Testsignal nahe der Kapsel jedes Spotmikrofons in Richtung des Haupt-Stereo-Paars abgestrahlt werden, und Sättigung/Clipping sollte vermieden werden.
Testsignale von etwa 1 Sekunde Dauer und harmonisch reichhaltig sind am effektivsten (Sweep, Gitarrenakkord etc.).
Wenn Sie die Position eines Spotmikrofons berechnen möchten, gehen Sie wie folgt vor:
Wenn Sie mit einer Abtastrate höher als 48 kHz arbeiten, stellen Sie Ihr Projekt auf 44,1 kHz oder 48 kHz ein und aktivieren Sie die Echtzeit-SRC.

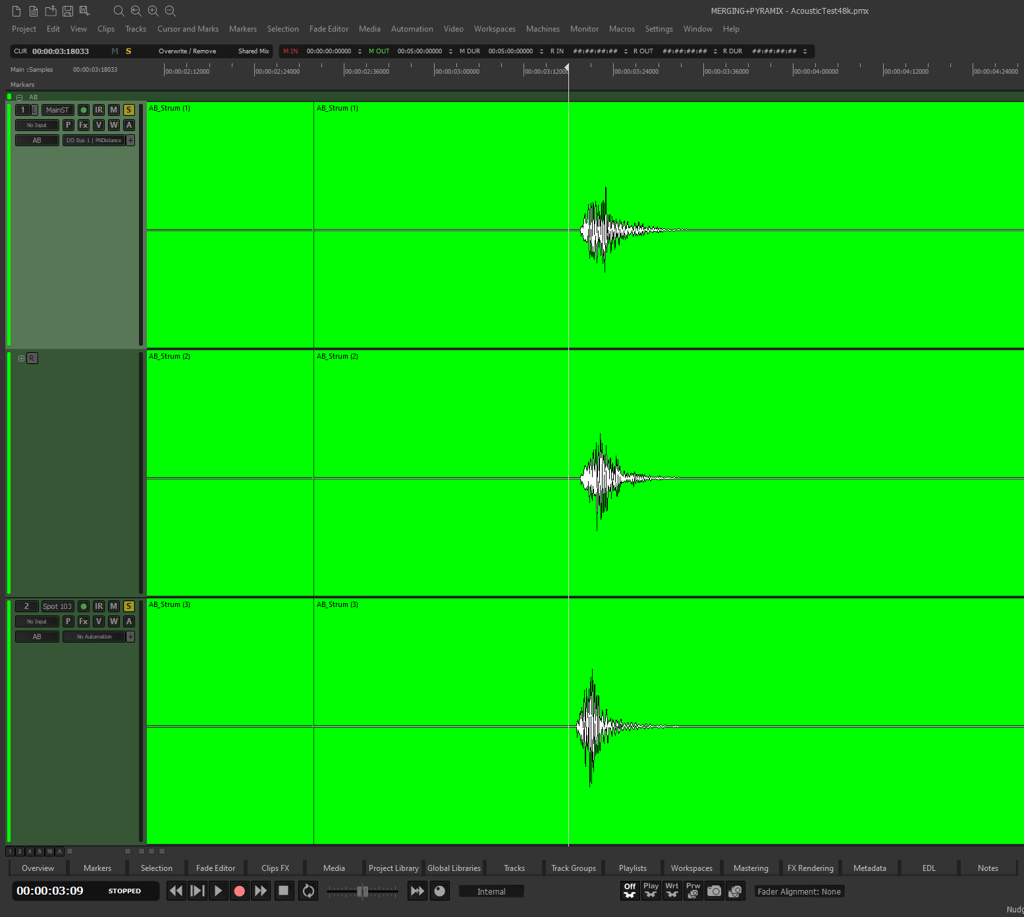

Andernfalls wird die Berechnungszeit unüberschaubar (über 5 Minuten bei 96 kHz, über 2 Stunden bei 192 kHz).Positionieren Sie Ihren Cursor vor dem Testsignal, dessen Position Sie berechnen möchten.

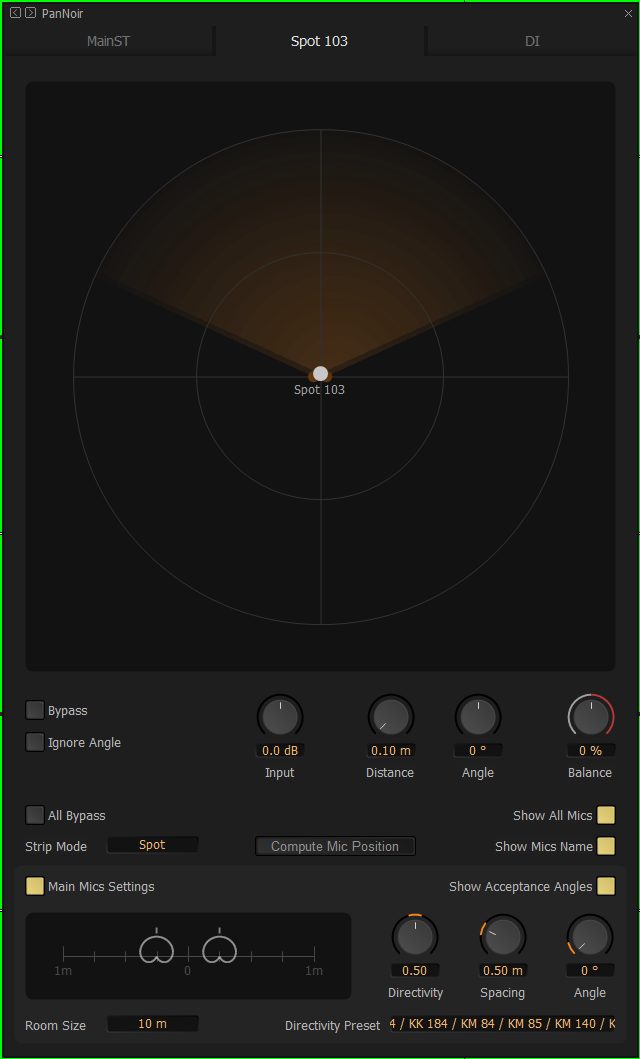

Öffnen Sie PanNoir im Kanalstreifen, dessen Position Sie berechnen möchten, und klicken Sie auf „Compute Mic Position“
Drücken Sie „OK“ und lassen Sie den Algorithmus die richtigen Entfernungen selbst finden.

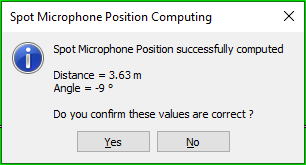

Überprüfen Sie die berechneten Entfernungen und übernehmen Sie sie gegebenenfalls für dieses Spotmikrofon:
Quellen isolieren
Oft möchte man eine Quelle von dieser Verzögerungsberechnung ausschließen, entweder weil sie als Overdub aufgenommen wurde, oder weil sie sich in einem anderen Raum befand und das Signal der Quelle nicht zum Hauptpaar beiträgt etc.

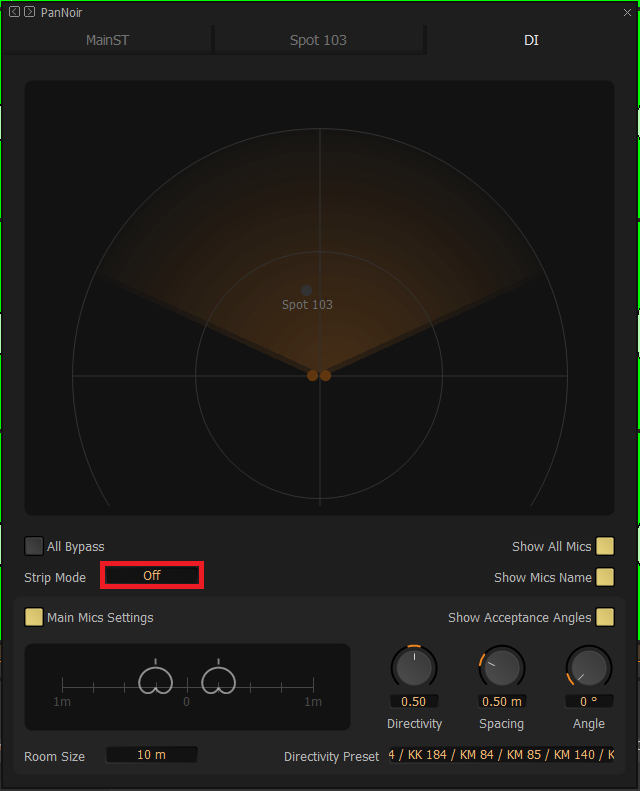

Dazu wählen Sie einfach im Feld „Strip Mode“ die Option „Off“:
