Qu'est-ce que PanNoir
PanNoir V1 était un plugin VST développé par Merging Technologies qui permet d'aligner toute source mono sur une autre source stéréo.
Dans le contexte d'un enregistrement classique, où l'on dispose d'une paire stéréo principale et de micros d'appoint pour capturer les détails des solistes, des instruments plus dynamiques ou des micros d'ambiance, PanNoir permet d'aligner parfaitement chaque micro d'appoint en phase et en amplitude avec la paire principale. Cela permet également d'intégrer efficacement les micros d'appoint dans les canaux gauche et droit du mix avec le bon décalage temporel. Les panoramiques traditionnels des DAW utilisent simplement les niveaux sans aucun décalage temporel.
En pratique, cet outil révèle des détails remarquables, une image stéréo plus précise et convaincante, une correction du filtrage en peigne typique entre la matrice principale et les micros d'appoint, ce qui se traduit par un son plus ouvert.
Qu'est-ce que PanNoir 2.0
La mise à jour majeure avec PanNoir 2.0 est qu'il est désormais intégré à Pyramix 16, ce qui le rend beaucoup plus flexible que son prédécesseur VST, améliorant l'intégration tant au niveau algorithmique, du traitement que de l'interface utilisateur.
Il peut maintenant également aligner des micros d'appoint stéréo.

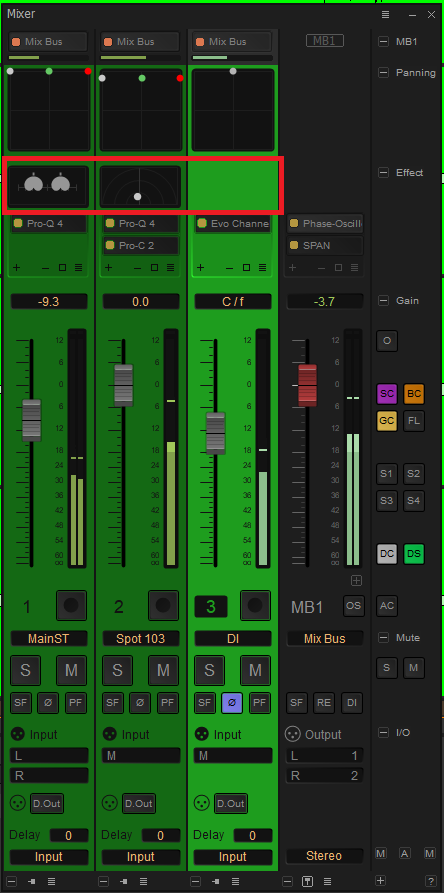

Cela signifie que PanNoir fait maintenant partie de la console lorsqu'il est activé, et est représenté par une nouvelle ligne d'interface utilisateur entre le panoramique traditionnel et les emplacements d'effets :
Comment utiliser PanNoir 2.0 ?
Activation de PanNoir 2.0

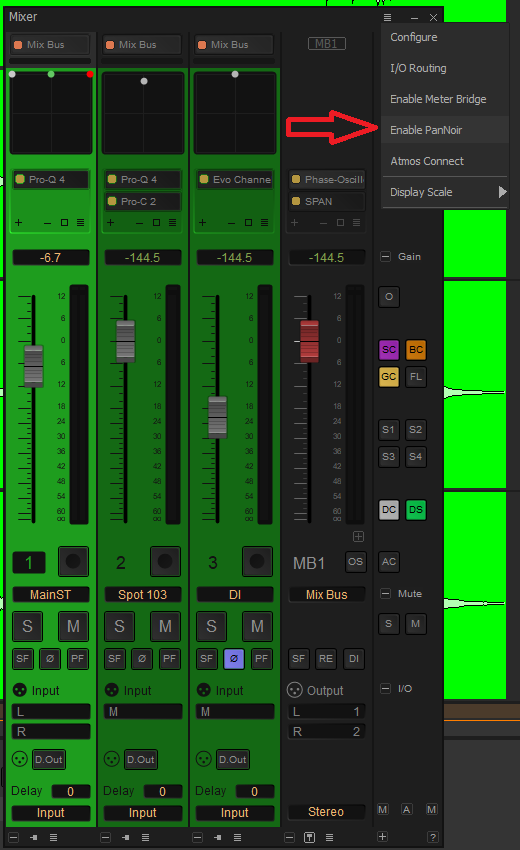

Tout d'abord, il faut activer PanNoir dans la console du projet désiré :
Une fois cela fait, la nouvelle section PanNoir présentée dans l'introduction apparaîtra dans la console.
Configuration de la paire stéréo principale
Ensuite, il est important de configurer correctement la paire stéréo principale, afin que les délais et amplitudes soient correctement calculés pour les micros d'appoint de ce projet.

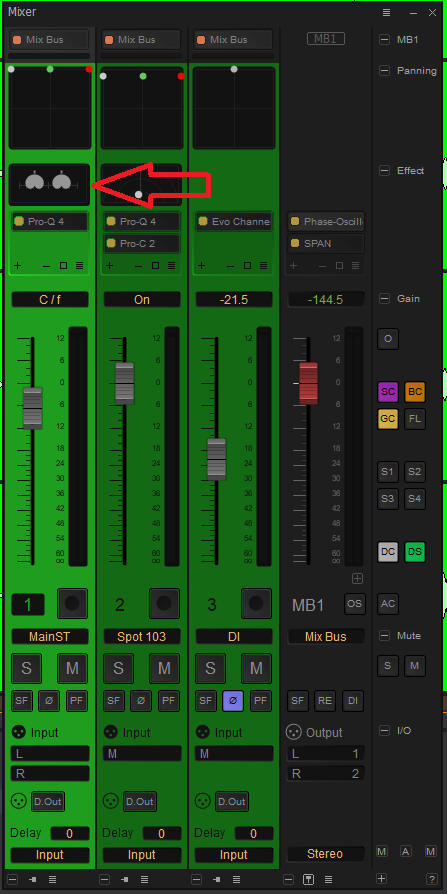

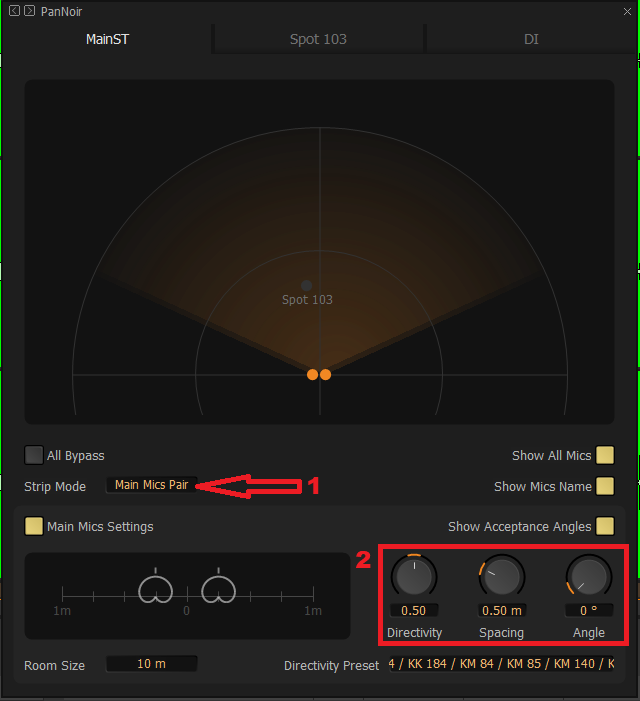

Pour ce faire, ouvrez l'interface PanNoir sur la piste stéréo de la matrice principale :
À partir de là, vous pourrez à la fois définir la piste comme étant la paire stéréo principale (1), puis régler la distance, l'angle et la directivité appropriés.
Notez que la région « Directivity Preset » en bas à droite de l'interface vous permet de régler votre directivité selon les spécifications exactes des microphones Neumann, grâce au fait que Merging fait partie de Neumann.
Vous pouvez également utiliser la fonction « Room Size » en bas à gauche pour adapter l’échelle de vue à l’enregistrement réel, ou pour zoomer et obtenir un détail plus fin lors de la manipulation créative des micros d'appoint.
Configuration des micros d'appoint

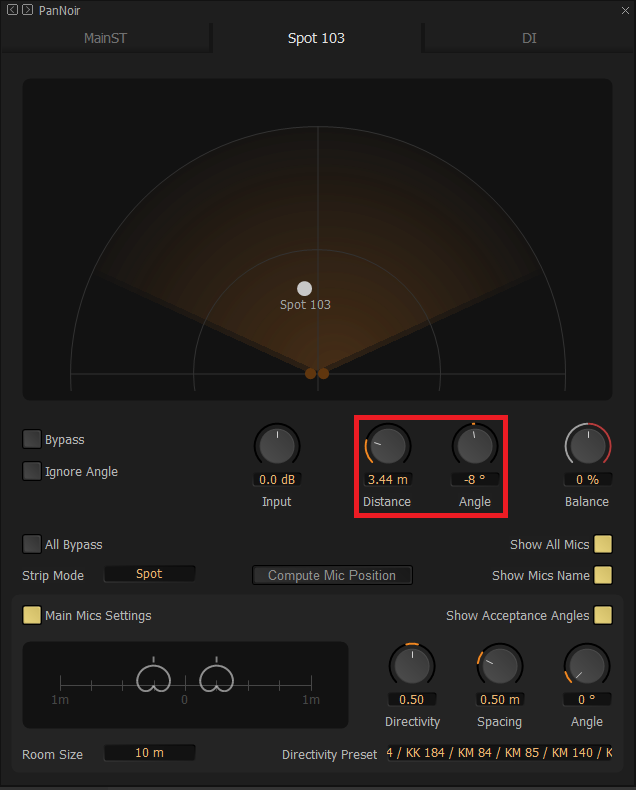

Concernant le placement du micro d'appoint, l'utilisateur peut spécifier la distance entre le(s) micro(s) d'appoint et leur déviation angulaire par rapport au centre :
Bien que ces réglages puissent être saisis manuellement, il peut être difficile de déterminer les positions d'origine uniquement en écoutant ou en regardant les formes d'onde, surtout si les positions des micros n'ont pas été mesurées lors de la configuration de l'enregistrement.
Merging a donc développé un algorithme capable de calculer automatiquement les distances des micros d'appoint à ceux de la matrice principale, en utilisant l'audio présent dans la timeline, ce qui est expliqué ci-dessous.

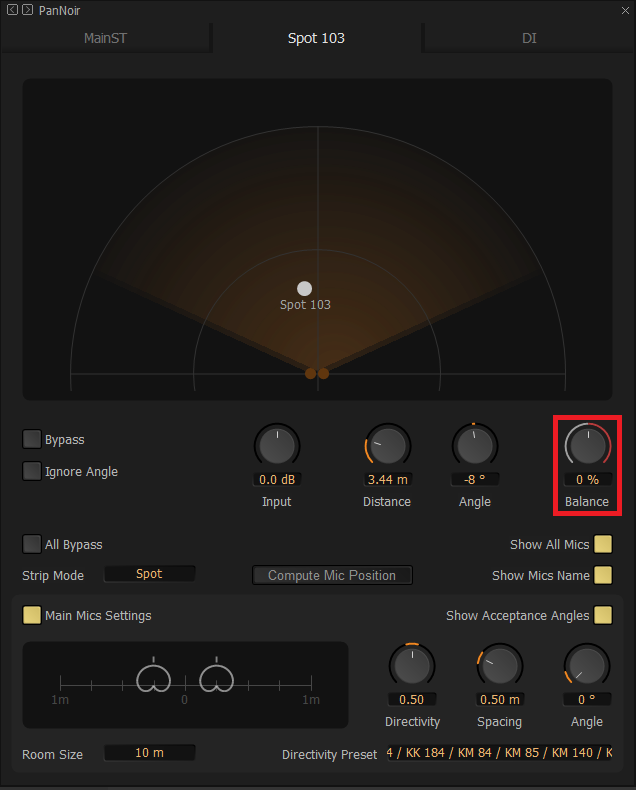

Une fonctionnalité supplémentaire de PanNoir est son bouton « Balance », permettant un panoramique traditionnel par niveau.
Cela est très pratique, car les délais et amplitudes calculés à partir de la distance et de l'angle vers la paire principale de microphones ne seront pas affectés, laissant le signal parfaitement aligné en phase, tout en permettant à l'utilisateur d'exagérer ou de centrer le placement d'un micro d'appoint spécifique après l'alignement.
Calcul des positions des micros
Le calcul des positions des micros se fait pour chaque micro d'appoint, et doit être effectué une fois par micro d'appoint.
Habituellement, pendant la phase de configuration, un signal test doit être émis près de la capsule de chaque micro d'appoint, en direction de la paire stéréo principale, et la saturation/le clipping doit être évité.
Les signaux tests d'environ 1 seconde de durée et riches en harmoniques sont les plus efficaces (sweep, accord de guitare, etc.).
Lorsque vous souhaitez calculer la position d'un micro d'appoint, vous devez procéder comme suit :
Si vous travaillez à une fréquence d'échantillonnage supérieure à 48 kHz, réglez votre projet à 44,1 kHz ou 48 kHz, et activez la conversion d'échantillonnage en temps réel (SRC)

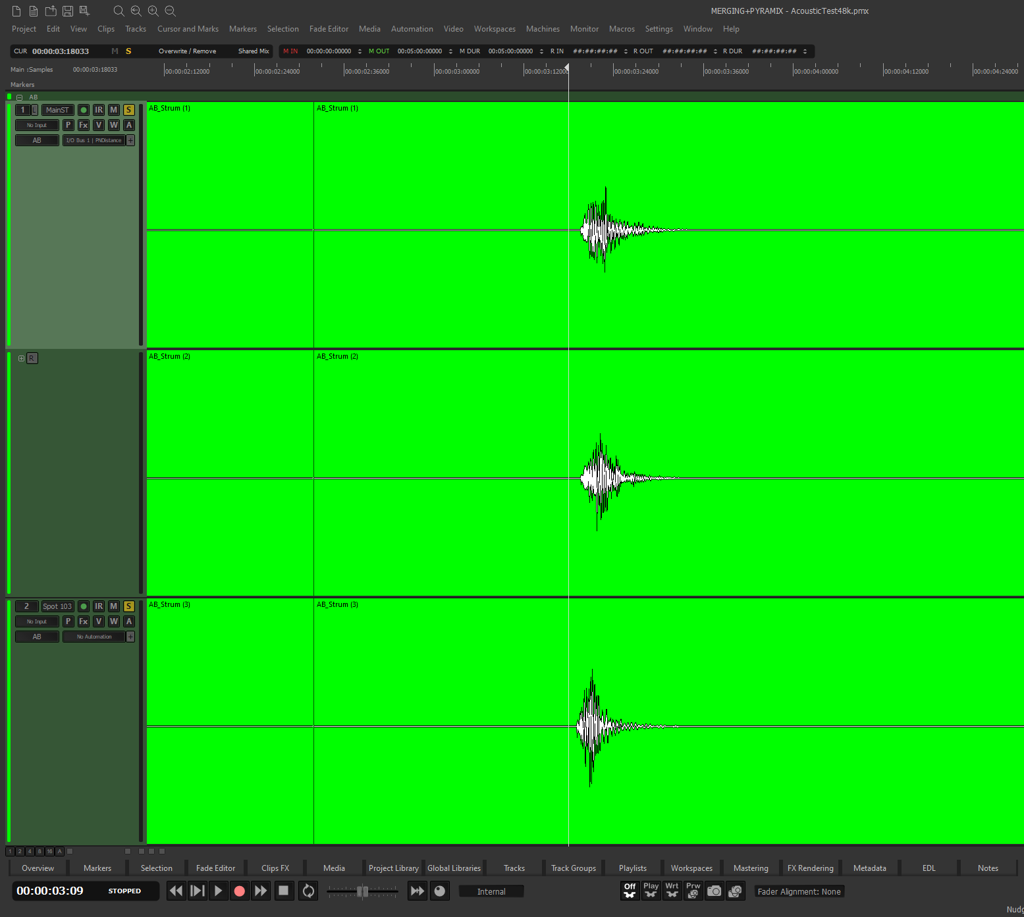

Sinon, le temps de calcul sera ingérable (>5 minutes à 96 kHz, >2 heures à 192 kHz)Placez votre curseur avant le signal test, sur la piste que vous souhaitez calculer.

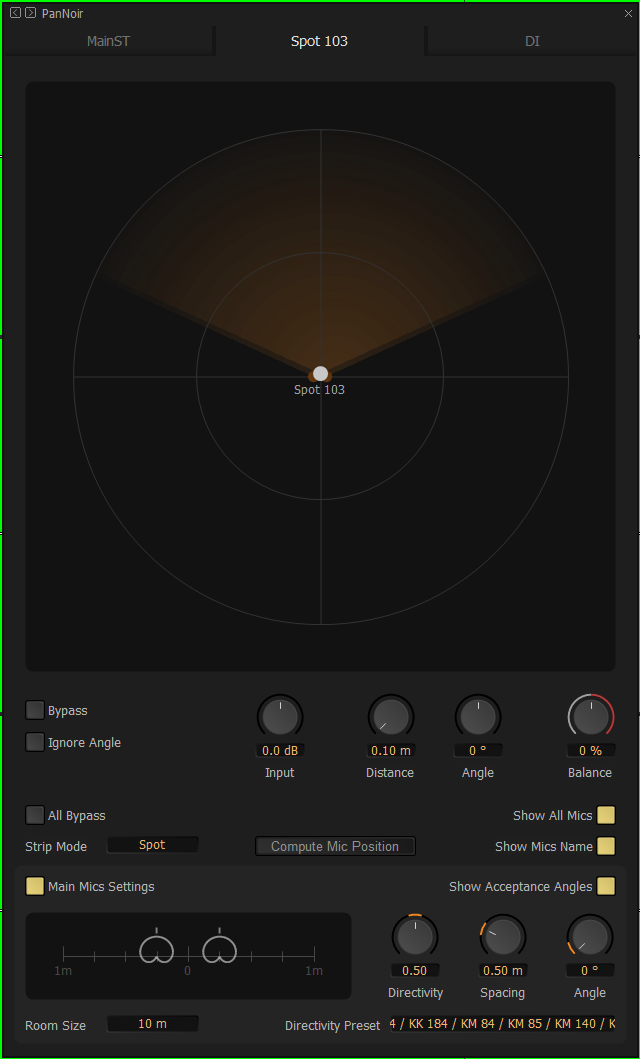

Ouvrez PanNoir de la piste dont vous souhaitez calculer la position et cliquez sur « Compute Mic Position »
Appuyez sur « OK », et laissez l'algorithme trouver les bonnes distances par lui-même

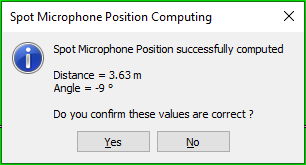

Examinez les distances calculées, et appliquez-les ou non à ce micro d'appoint :
Isolation des sources
Souvent, vous pouvez vouloir isoler une source de ce calcul de délai, soit parce qu'elle a été enregistrée en overdub, soit parce qu'elle se trouvait dans une autre pièce, et que le signal de cette source ne contribue pas à la paire principale, etc.

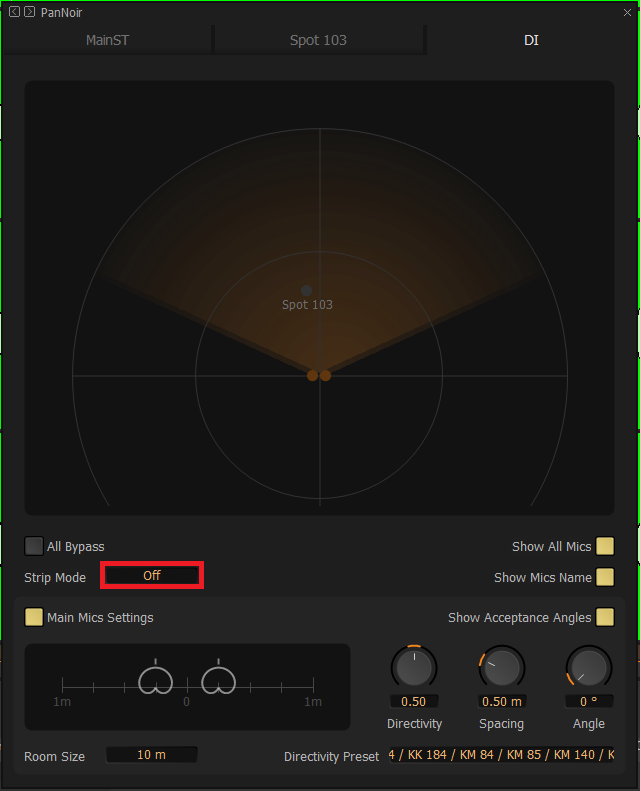

Pour ce faire, il suffit de sélectionner « Off » dans le champ mode de la piste :
